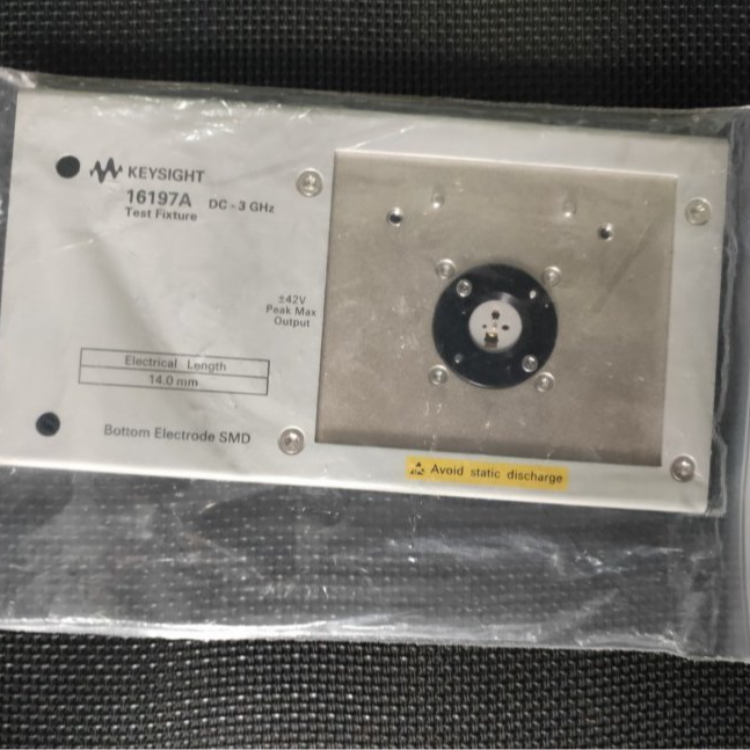

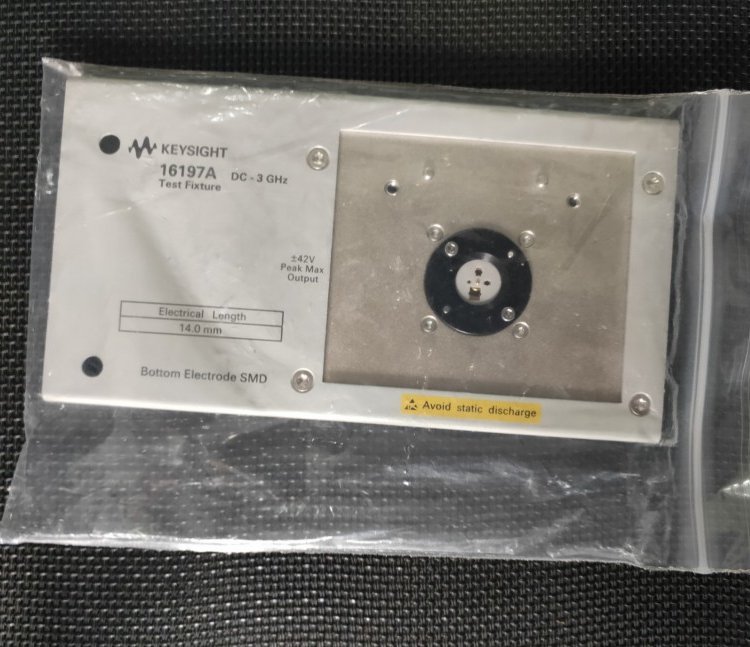

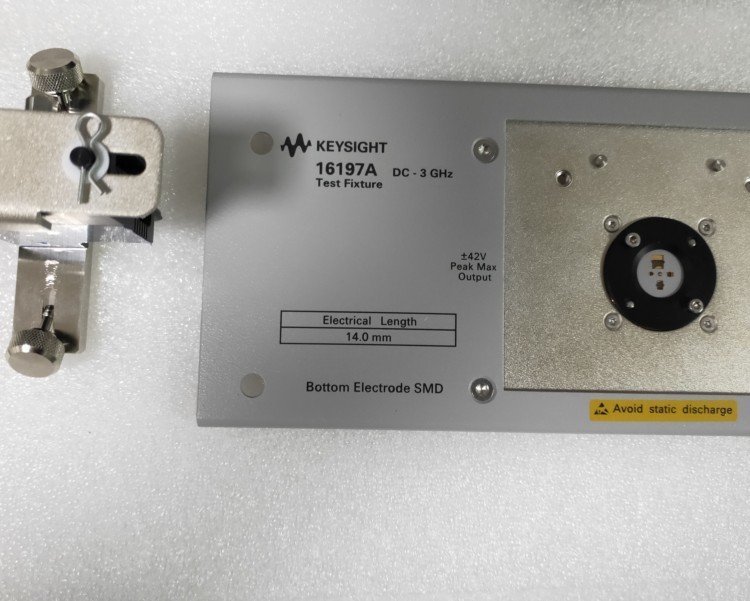

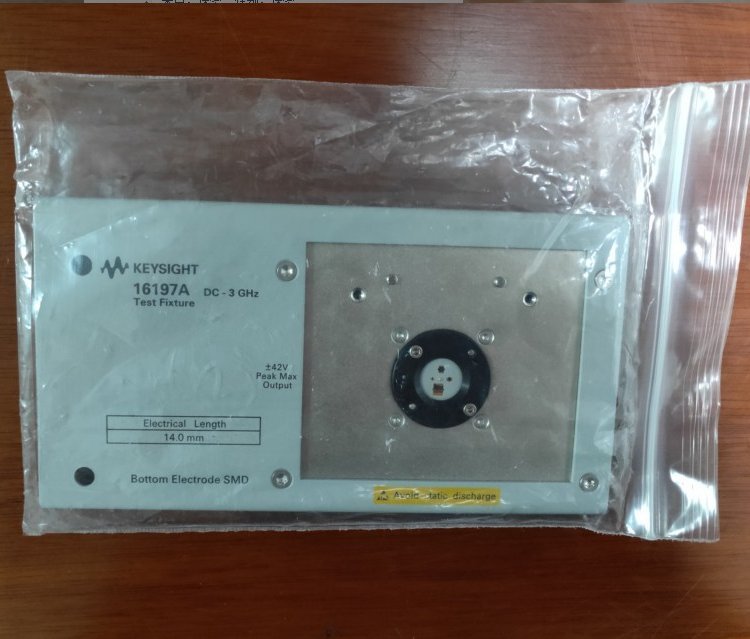

Agilent16197A 安捷倫16197A底電極 SMD 測試夾具

安捷倫Agilent 16197A測試夾具被設計用于底部電極smd的阻抗評估。它實現了穩定的頻率特性，高達3 GHz，并提供了高度可重復性的測量。該測試夾具支持各種SMD尺寸，小至1005（mm）/0402（英寸），大至3225（mm）/1210（英寸）。0603（mm）/0201（英寸）尺寸可選項001。

品牌：安捷倫

型號：16197A

端子接頭：7 mm

DUt連接：2-端子

電氣長度：14 mm

尺寸（約）：160 (W) x 70 (H) x 86 (D) [mm]

重量（約）: 300 g

適用儀器： E4982A、E4990A + 42942A*、E4991B、E5061B-3L3/ 3L4/3L5與Opt。005 + 16201A *需要選項E4990A-120

頻率：直流至3 GHz

最大電壓： ±42 V峰值。（AC+直流）

工作溫度：-55至+85°CDUT

設計用于底電極SMD的阻抗評測，支持1005 (mm)到3225 (mm)的尺寸

安捷倫 16197A 適用于阻抗測量底電極 SMD。 它可實現高達 3 GHz 的穩定頻率特征，提供高度可重復測量。 Keysight 16197A 支持各種 SMD 尺寸，從最小 1005（mm）/0402（英寸）到最大 3225（mm）/1210（英寸）均受支持。 使用選件 001 可支持 0603（mm）/0201（英寸）SMD。
