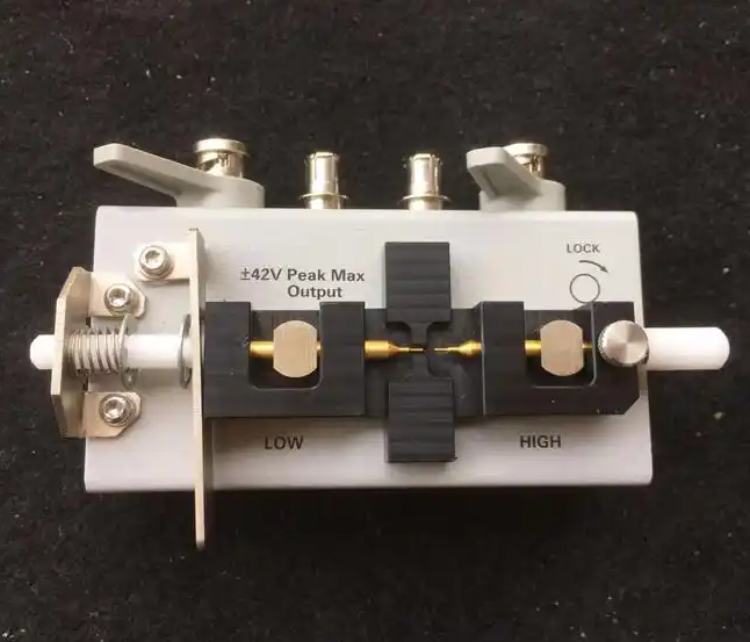

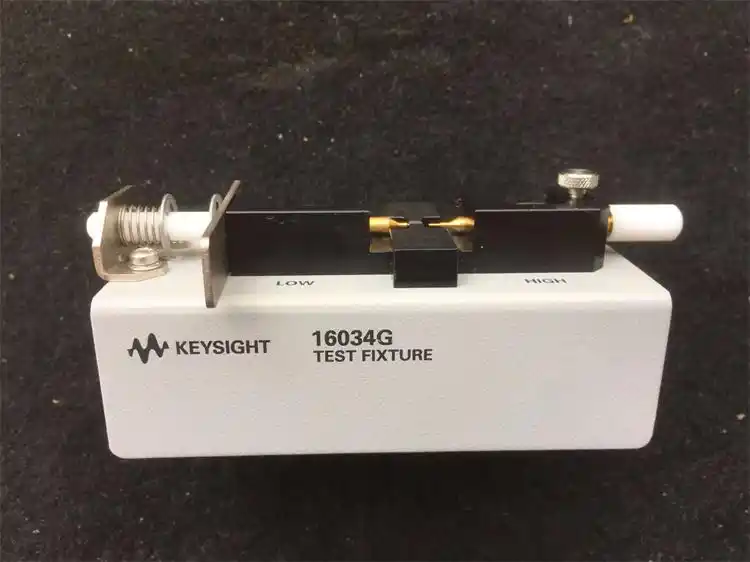

是德16034G Agilent安捷倫16034G SMD 測試夾具

安捷倫Agilent 16034G 測試夾具被設計用于SMD的阻抗評估。該夾具適合評估的最小SMD尺寸為0.6 (L) x 0.3 (W) [mm]。適用儀器：E4980A/AL、E4981A、E4990A、E5061B-3L3/3L4/3L5，帶有Opt。005頻率：直流至120 MHz最大電壓： ±42 V峰值。(AC+直流）工作溫度：0~55°

補償和測量：測量前建議采用開放式和短期補償。當測量值超過3 MHz時，還建議進行負載補償。通過相互補償高電極和低電極和低電極來進行開放補償。分離尺寸應等于DUT的寬度。進行短補償，將高電極和低電極接觸在一起。使用提供的100 Ω SMD芯片電阻進行負載補償。在進行開、短和負荷補償后，將DUT插入測試夾具。下圖顯示了如何執行補償和測量方法。

對SMD尺寸最小為0.6(L) x 0.3(W) [mm]進行阻抗測量

16034G 設計用于 SMD 阻抗評估。 該夾具適用于評估的最小 SMD 尺寸為 0.6(L) x 0.3(W)[mm].

端子連接器：4-端子對，BNC DUT連接：2-端子尺寸（約）：120 (W) x 50 (H) x 70 (D) [mm]重量（約）： 200 g

16034G 特點

DUT尺寸:(最小適用)0.6mm(L)x0.3mm(W)

測量?jī)x器: 4192A, 4294A, 4263B, 4268A, 4278A, 4279A, 4284A, 4285A, E4980A

頻率: DC 至 3 MHz（高達 110MHz 帶 OPEN/SHORT/LOAD 補償）

直流偏壓: -40V to +40V

工作溫度: 0 至 55degC

終端連接: BNC, 4 端子線對

尺寸（約）: 120(W) x 50(H) x 70(D)mm

SMD 測試夾具選擇表
