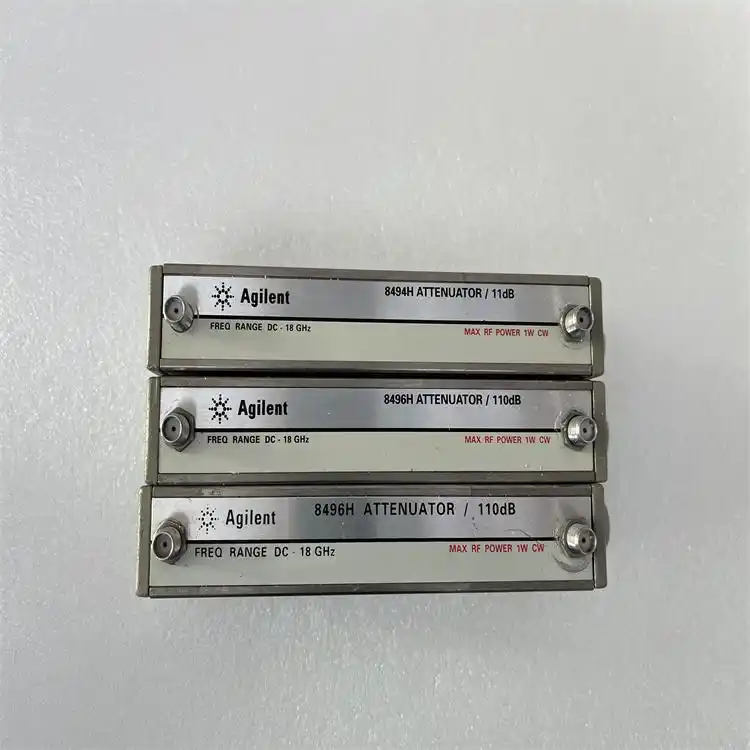

安捷倫8494H可編程衰減器Agilent 8494H，18 GHz

安捷倫Agilent 8494H直流至 18 GHz 程控步進衰減器提供出色的可重復性和可靠性。衰減在 1 dB 步進時為 0 ～ 11 dB。精密的鍍金彈簧片可確保長使用壽命（重復使用 500 萬次）和極高的衰減器可重復性（通常為 0.01 dB）。NIST 可追溯數據（SWR 和衰減）作為選件 UK6 提供，以便改善測量精度。20 ms 最長轉換時間（包括觸點穩定時間）可以加快自動測試速度?？梢允褂枚ㄖ频牟竭M(jìn)衰減器/開關組合。Keysight 11716A/B/C 互連套件能夠快速地串聯 Keysight 8494/5/6/7 1 dB 和 10 dB 步進衰減器，從而在 1 dB 步進時獲得更大的動態范圍。

Agilent 8494H主要特性與技術指標

特性

連接器類型：可選擇 N 型陰頭、SMA 陰頭、APC-7

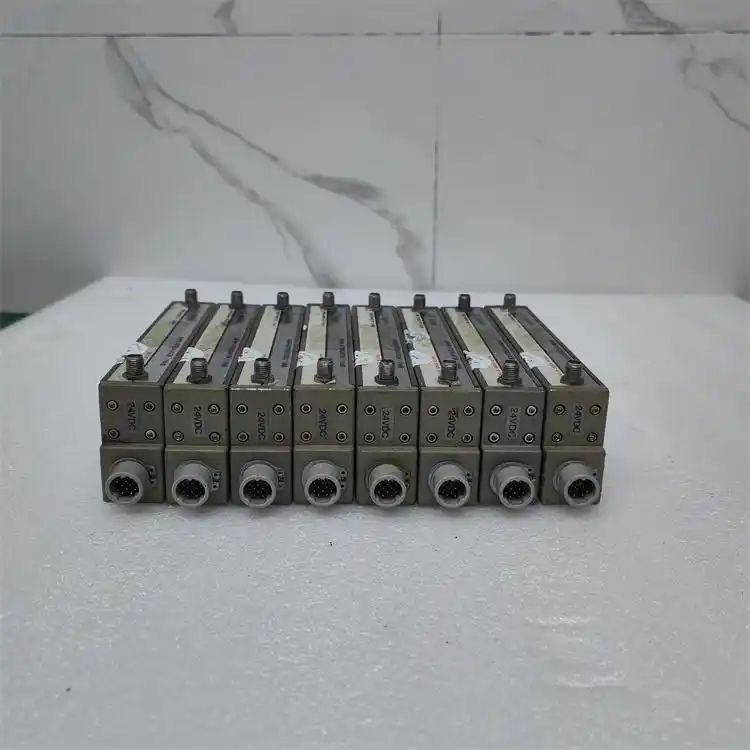

編程連接器：12 針 Viking，可選的 14 針 DIP

卓越的射頻性能

頻率范圍：直流至 18 GHz

插入損耗（0 dB 時）：0.6 dB + 0.09 dB/GHz

最大駐波比：8 GHz 時為 1.5，12.4 GHz 時為 1.6，18 GHz 時為 1.9

可重復性和使用壽命

重復使用壽命：0.03 dB 最大值，每部分重復 500 萬次，典型值

每部分重復 500 萬次

功率處理

最大射頻輸入功率：1 W（平均值），100 W（峰值）
