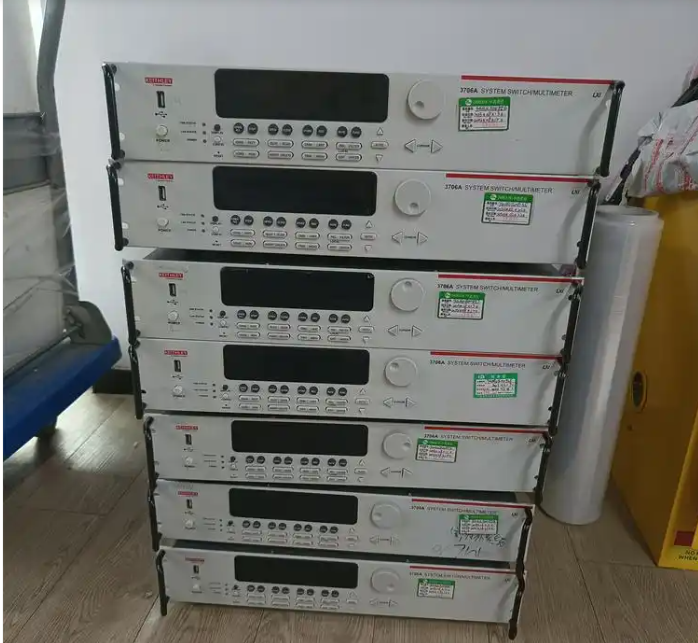

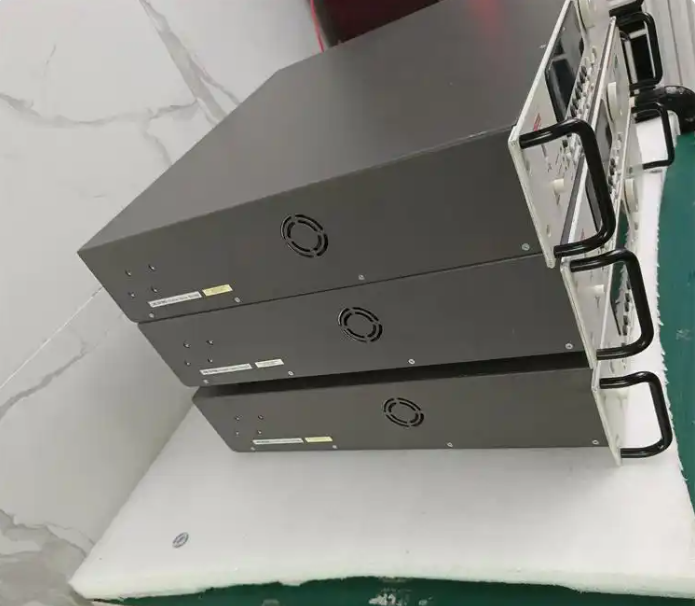

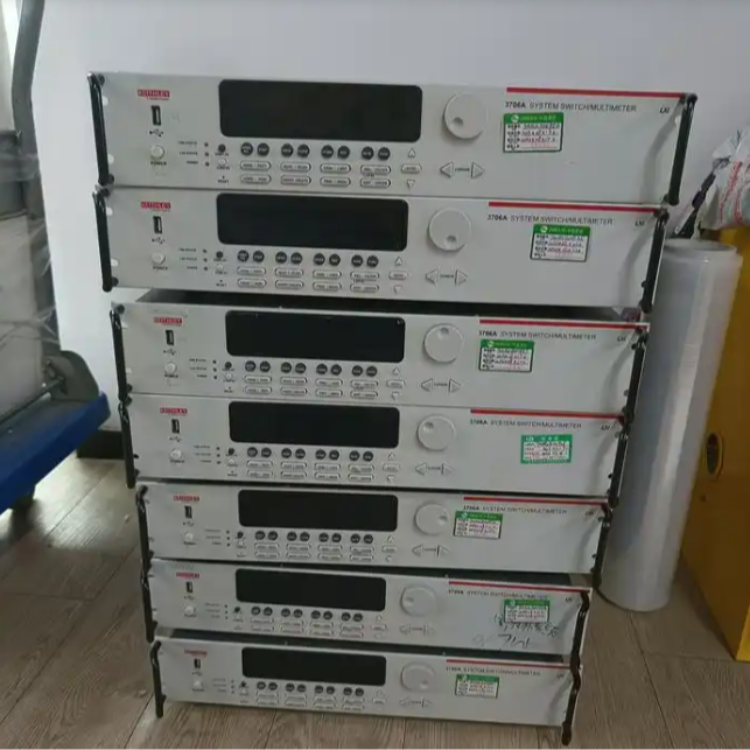

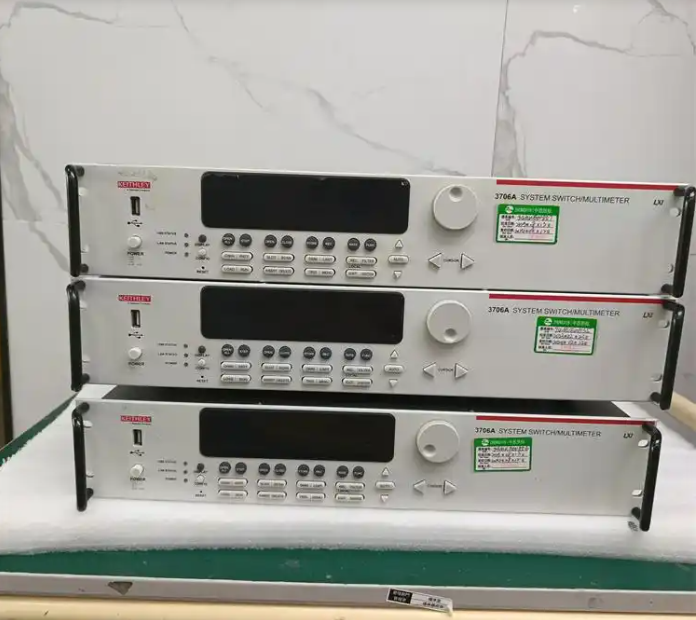

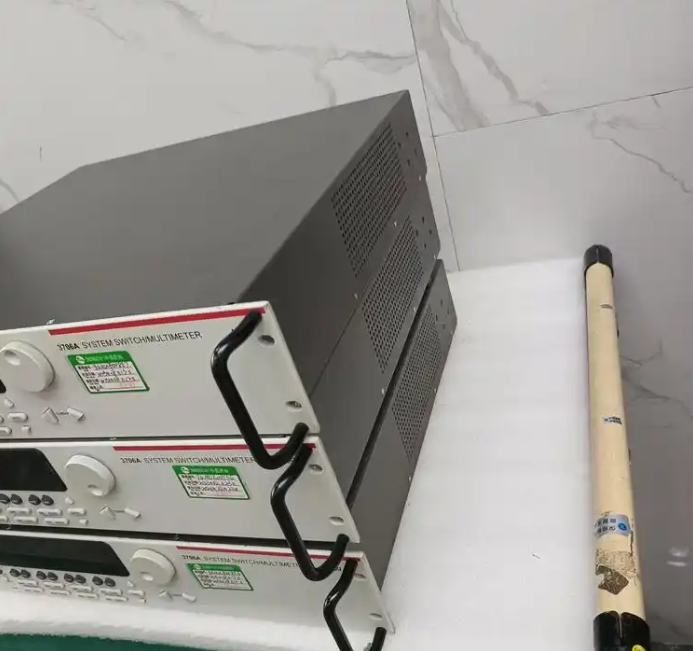

Keithley 3706A 吉時利3706A系統開關帶有高性能數字萬用表

吉時利Keithley 3706A型系統開關是一款高性能數字萬用表，擁有六個用于插卡的插槽，采用緊湊型2U高的機箱，能夠輕松滿足中高通道數應用的需求。在滿載情況下，主機最多可支持576條雙線多路復用器通道，實現無與倫比的密度和低廉的每通道成本。因此，這是一個緊密集成的開關和測量

解決方案，既適用于工作臺也適用于機架。

最大開關通道數: 高達 576

其他特征:集成式數字萬用表

連接能力:GPIB /USB (TMC) / LAN (LXI)

主機尺寸:全機架，2U

卡槽數:6
吉時利3706A特點

提供四種配置選項

選配的 74% 位數字萬用表連接到主機的模擬背板選配的數字萬用表能夠以 3 位存儲>14.000 個讀數/秒

前面板 USB 2.0 設備端

內置 LXI/以太網、GPIB 和 USB 接口

十四條可編程數字 I/0 線路

嵌入式測試腳本處理器(TSP )

TSP-Link? 主/從連接

Keithley3706A優勢

允許購買應用所要求的最小功能:帶或不帶 DMM、帶或不帶前面板顯示屏和鍵盤通過在儀器中嵌入測試腳本，避免 PC 控制器與儀器之間出現通信延遲，顯著提高測試吞葉量.實現主機之間的輕松系統擴展;還可連接到其他支持 TSP-Link 的儀器，如 2600B 系列 SourceMeter SMU 儀器.確保從每個卡通道到萬用表均有高質量信號路徑

支持高吞吐量元器件測試。

支持將讀數、系統配置和測試腳本保存到記憶棒，從而簡化這些內容的傳輸支持輕松與測試系統中的其他設備連接

可輕松控制元器件處理程序等外部設備或其他儀器。

3700A系列板卡的最大功率使用量

3700A系列提供了一個不斷增長的高密度和通用插件卡家族，以非常有競爭力的價格容納廣泛的信號。3700A系列支持多種應用程序，如設計驗證、加速壓力測試、數據采集和功能測試。插件板卡能夠同時切換多個繼電器，這可能需要大量的系統功率?？捎糜陂_關繼電器的系統功率數量有限。因此，請小心使用，以確保不超過3700A系列的最大可用功率。每個銀行的最大功率限制如下：根據上表，插槽1、2和3的可用總功率為12,300 mW（12.3 W）。類似地，插槽4、5和6的總功率是12.3 W。試圖超過這些功率級別會導致系統執行盡可能多的操作，直到達到這些功率限制。然后將創建一個錯誤消息，而不執行其余的操作。
