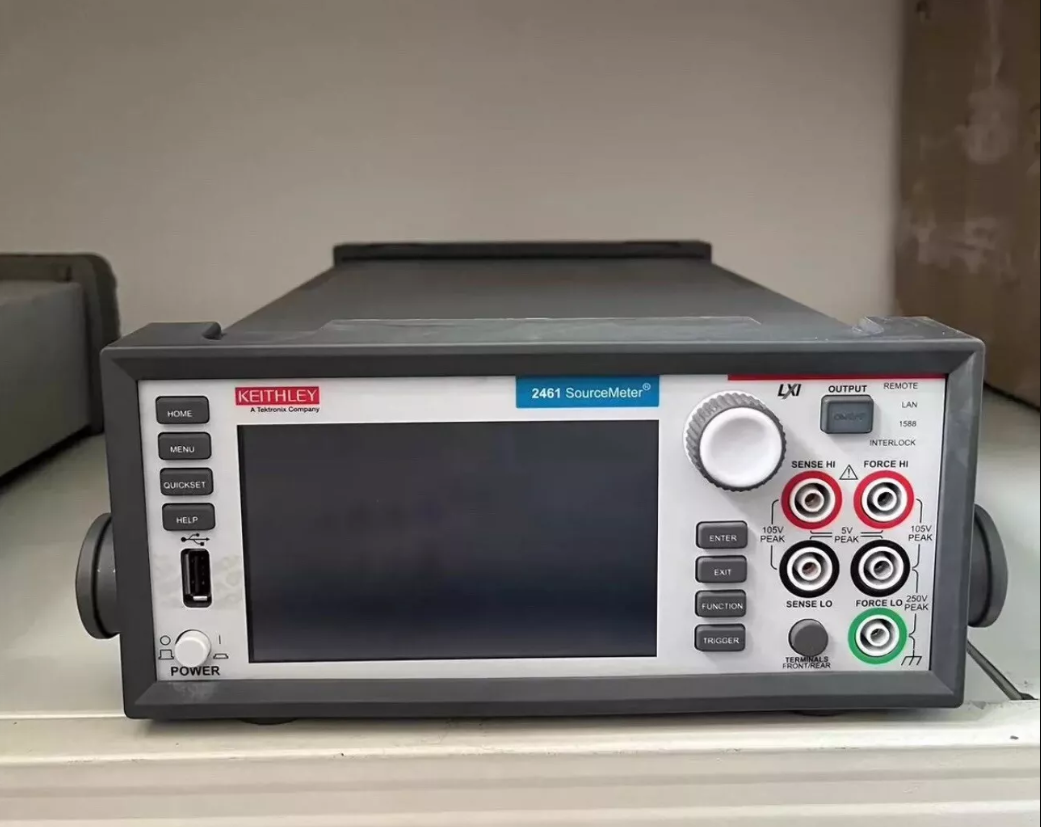

吉時利 2461
2461 SourceMeter SMU 儀器 1000W，10A 脈沖，7A DC
Model 2461 高電流 SourceMeter? 源 測量單元 (SMU) 儀器把先進的 Touch, Test, Invent? 技術放到您的手中。它把 創新的圖形用戶界面(GUI)與容性觸 摸屏技術結合在一起，使測試變得異 常直觀，最大限度地縮短了學習周期， 幫助工程師和科學家學習更快速，工 作更明智，創造更容易。Model 2461 融合10A/1000W脈沖電流和7A/100W DC 電流功能與雙 18 位 1MS/s 模數轉 換器，并經過專門優化，可以檢定和 測試高功率材料、器件和模塊，如碳 化硅 (SiC)、氮化鎵 (GaN)、DC-DC 轉換器、電路保護裝置、太陽能電池和電池板、 高亮度 LED 和照明系統、電化學電池和蓄電池、等等。這些新功能與吉時利在高精 度、高準確度 SMU 儀器中的專業知識相結合，使得 Model 2461 將在未來幾年內成 為實驗室和機架中高電流提供應用和高速測量應用的“必要儀器” 。
曲線分析儀和 I-V 特性分析系統
100V / 10A 脈沖功率 1000W
雙 1MS/s 模數轉換器，支持快速 采樣測量
5 英寸高清容性觸摸屏 GUI
0.012% DCV 準確度，6? 位分辨 率
源和阱 (4 象限 ) 操作
4 種“Quickset”模式，支持快速 設置和測量
上下文相關幫助功能
前面板輸入香蕉插孔；后面板平衡 螺釘連接
SCPI和測試腳本處理程序(TSP?) 編程模式
前面板 USB 2.0 存儲 I/O 端口， 用來傳送數據、測試腳本或測試配置
學習更快速，工作更智能，創造更容易
Model 2461采用5英寸全彩高清觸摸屏，支持直觀操作，幫助操作人員迅速熟悉 儀器，優化整體速度和生 產效率。簡單的基于圖 標的菜單結構使配置測試 所需的步驟數量減少達 50%，消除了軟鍵儀器上 一般使用的煩瑣的多層菜 單結構。內部上下文相關 幫助操作直觀，最大限度 地減少翻閱單獨手冊的需 求。 這些特點與Model 2461的多功能相結合，簡化了基本測量和高級測 量應用中的操作，易于使用。
內置雙 1MS/s 模數轉換器，捕獲待測器件特性
憑借 Model 2461 的數字化功能，捕獲和顯示待測器件操作、波形和瞬態波形變得 異常簡便。兩個內置 1MS/s、18 位模數轉換器可以同時采集電壓波形和電流波形， 而不需使用單獨的儀器。數字化功能采用的 DC 電壓和電流量程與標準模數轉換器 相同。此外，電壓數字化功能采用相同的 DC 電壓 10GW 輸入阻抗，明顯降低了被 測器件 (DUT) 上的負載。
全內置 SMU 儀器
作為吉時利第四代源表 SMU 的成員，Model 2461 繼承和發揚原 Series 2400 源表 SMU 儀器經過驗證的功能，如 Model 2420、2425、2430 和 2440。SMU 儀器提 供了高度靈活的四象限電壓和電流源 / 負載以及精密電壓和電流測量功能。這種全 內部?jī)x器提供了下述儀器的功能：
精密電源，帶有電壓和電流讀數功能
真實電流源
數字萬用表(DCV、DCI、阻抗和功率，6-1/2 分辨率 )
精密電子負載
脈沖發生器
觸發控制器
