泰克 TCR801

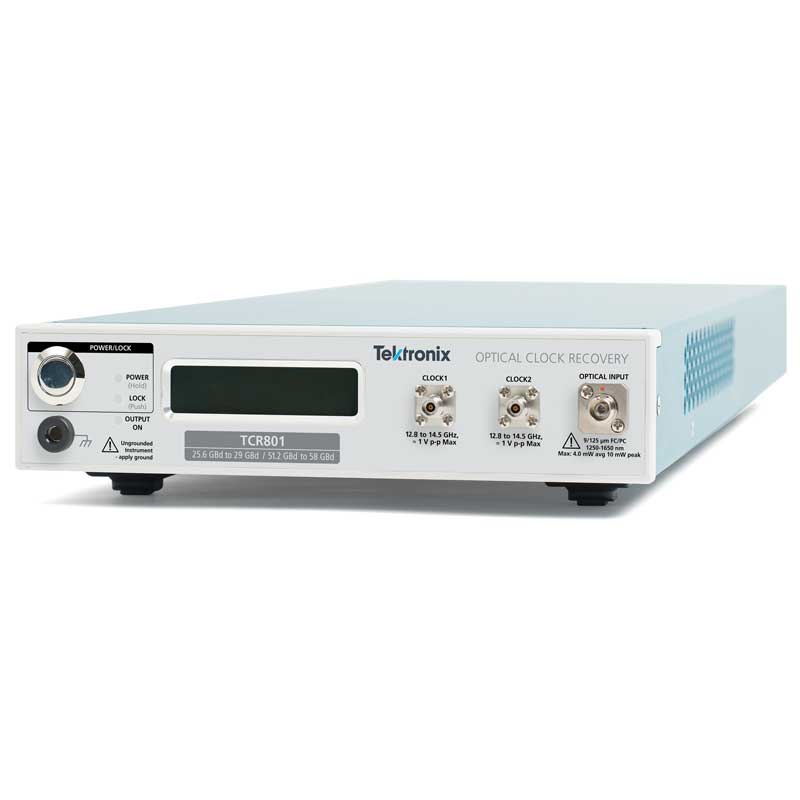

Tektronix TCR801光學時鐘恢復儀
TCR801 光學時鐘恢復儀器是一種以 26 GBd 和 53 GBd 為中心的雙波段時鐘恢復儀器。TCR801 的高級架構使用戶可以調整鎖相環 (PLL) 帶寬以符合標準，當與其他測試和測量儀器配合使用時，其是光學設計測試和驗證過程中至關重要的組件。
主要功能
設計用于鎖定兩個量程：
25.6 至 29 GBd PAM2 / NRZ 或 PAM4
51.2 至 58 GBd PAM2/NRZ 或 PAM4
1250 nm 至 1650 nm 波長
可調 PLL 帶寬可配置標準符合性測試所需的“黃金 PLL”響應
多種鎖定模式，包括智能自動重鎖、快速重鎖和從儀器前面板啟動鎖定。
提供兩個單獨的射頻時鐘輸出
在沒有光輸入信號的情況下，能夠合成可調的時鐘輸出
2 個 20 LCD 可用于查看網絡 IP 地址和當前鎖定狀態，包括測量的符號速率
應用
高速組件和系統的設計/驗證
信號完整性分析
針對以下行業標準進行符合性測試：25G、50G、100G、200G 和 400G IEEE 802.3 標準（例如 400GBASE-FR8、400GBASE-DR4 和類似的光學直接檢測標準）。

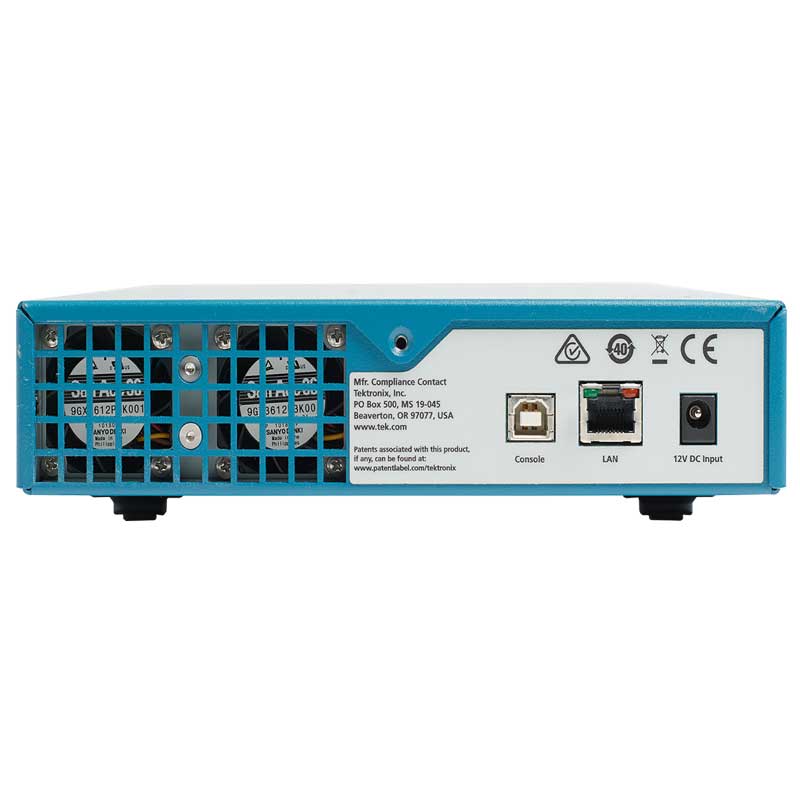

用戶界面
TCR801 光學時鐘恢復采用簡化的獨立用戶界面進行操作，可通過 Windows 10 或 Windows Server 用戶界面進行控制。Windows 機器與 TCR801 光學時鐘恢復之間的通信基于 IEEE 802.3 以太網網絡，如 100BASE-T 或 1000BASE-T 標準。在自動化環境中，相應的編程接口 (PI) 命令用于控制儀器功能。
鎖定模式
TCR801 包括幾種鎖定模式，可幫助簡化設備操作，具體取決于當前的工作流程。除了可以從 UI 或 PI 啟動鎖定外，還可以使用 TCR801 前面板按鈕啟動鎖定，并以智能方式對與之前輸入相似的信號進行更快的鎖定。在常用光學開關的制造環境中，自動重鎖功能通常會在 1 秒內鎖定目標信號，在時間緊迫的情況下為采樣示波器提供穩定觸發。
一致性測試
針對以下行業標準進行 TCR801 光時鐘恢復符合性測試：25G、50G、100G、200G 和 400G IEEE 802.3 標準（例如 400GBASE-FR8、400GBASE-DR4 和類似的光學直接檢測 PAM4 標準）。它還支持高速 NRZ 標準，如 100 Gb 以太網（100GBASE-LR4 或類似產品），其工作速率為 25.78125 Gb/s。
符合標準的時鐘恢復
黃金 PLL
在 TCR801 上使用黃金 PLL進行符合性測試?yán)^電器的標準，按照 IEEE 802.3 或類似要求的環路帶寬和滾降恢復時鐘。
