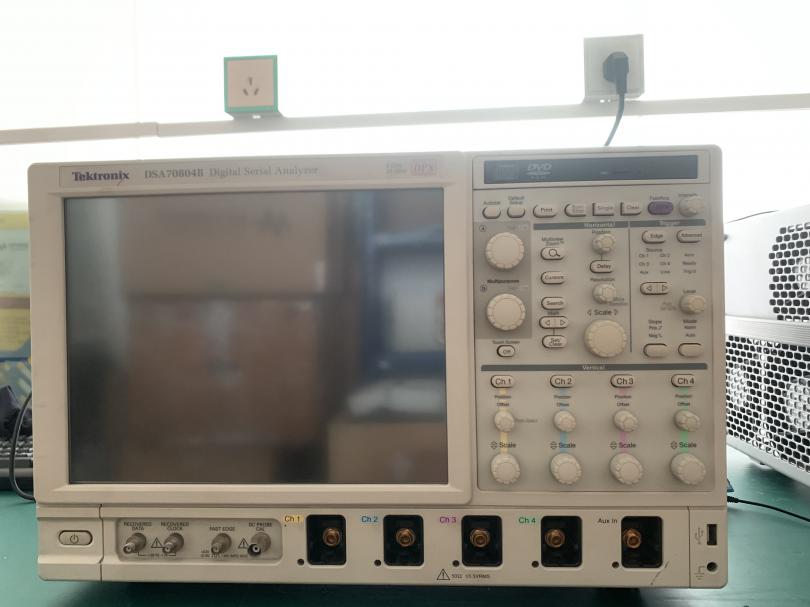

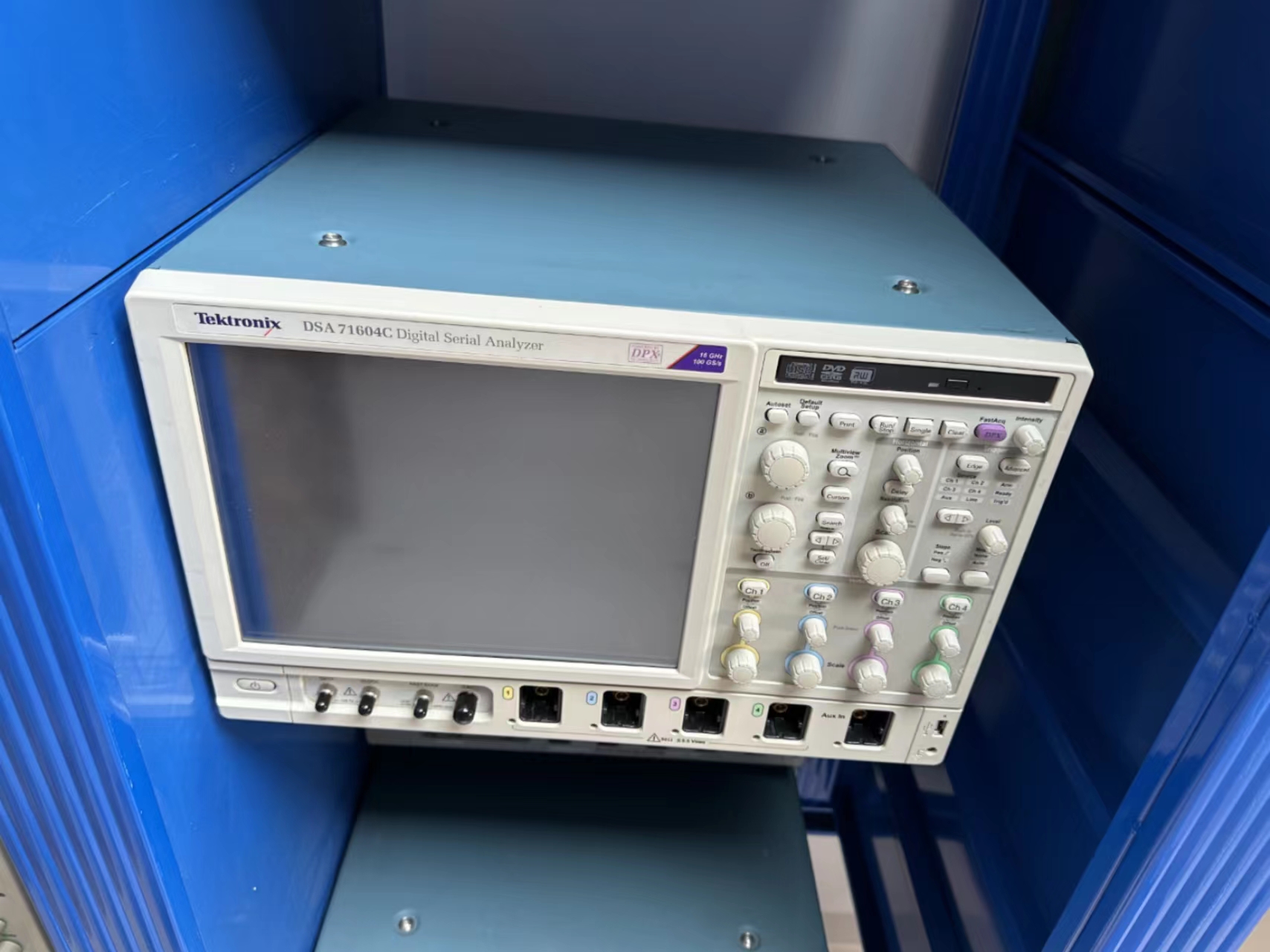

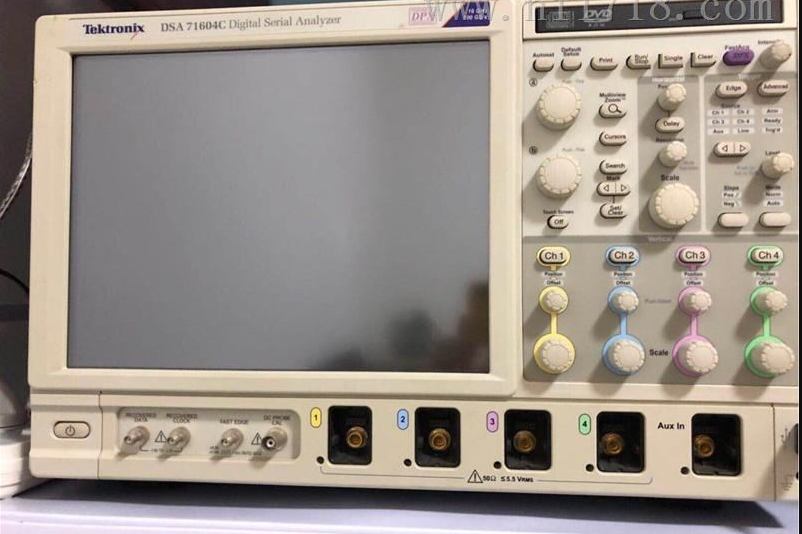

泰克(Tektronix) DSA71604B 數字串行分析儀
DSA71604B泰克示波器帶寬16GHz
Tektronix DSA70000B系列是一款實時數字串行分析儀，針對驗證、表征、調試和測試復雜的高速串行設計進行了優化。70000B系列通過改善垂直噪聲性能、更平坦的頻率響應、更低的抖動噪底和更大數量的有效位(ENOB)來增強信號保真度。
主要特性
帶寬16 GHz
輸入通道4
上升時間10%至90%(典型值)24.5 ps
輸入耦合DC (50)，GND
輸入阻抗50？+/-2%，1米，帶TCA-1兆適配器
時基范圍:10 PS/格至1000s/格
時間分辨率(在ET/IT模式下)100 fs
DSA標準安裝選項:
2XL 20毫秒/通道
ASM高級事件搜索和標記
針對高達6 Gb/s的串行標準的MTH掩碼測試。包括高達5 Gb/s的硬件時鐘恢復
最高3.125 Gb/s的8b/10b編碼串行信號的PTH協議觸發和解碼。
包括硬件時鐘恢復和模式鎖定觸發
16 GHz，50毫秒/秒，4通道
