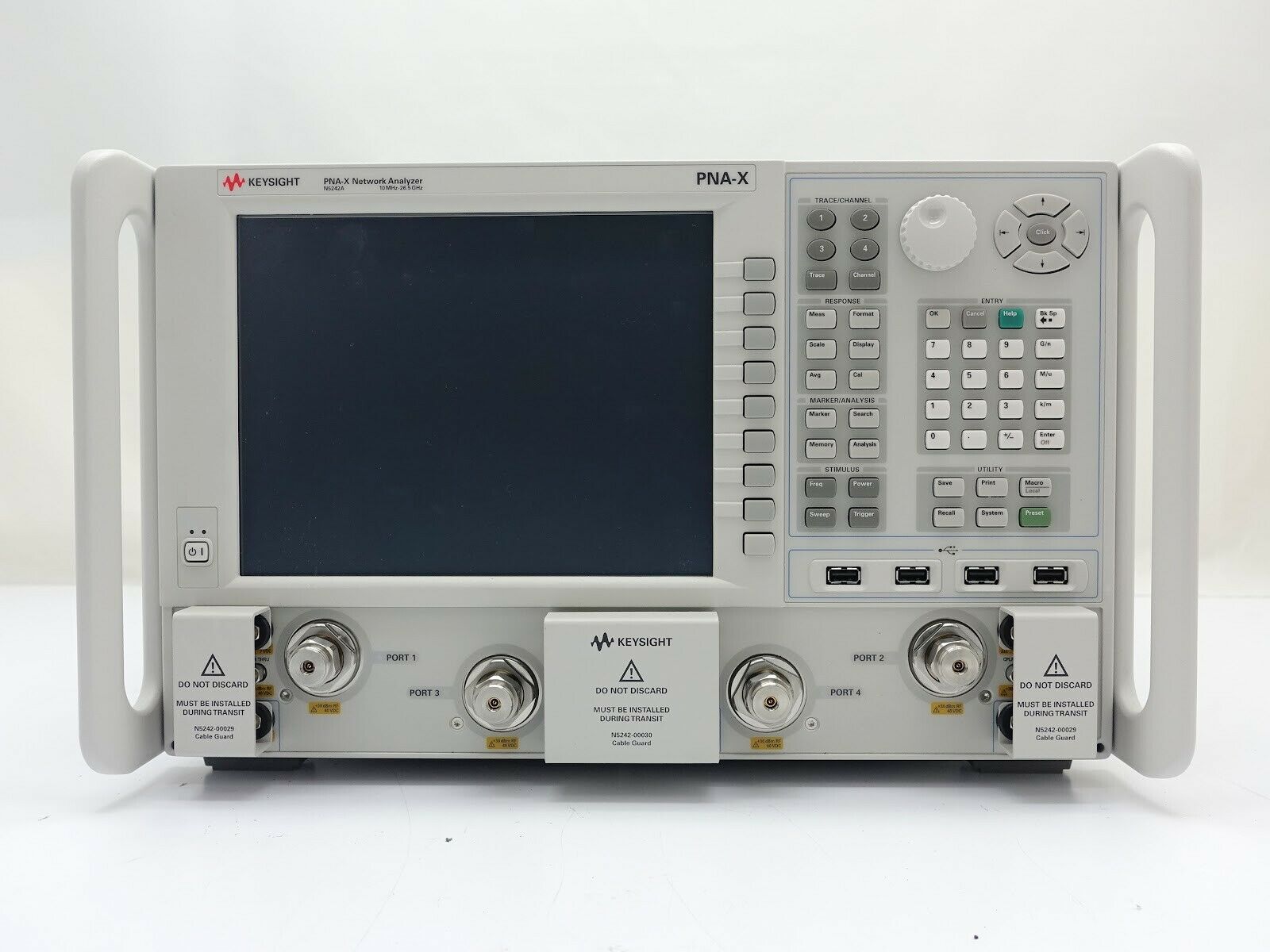

N5242A/4端口
keysight是德科技n5242a網絡分析儀26.5GHz
PNA-X網絡分析儀是世界上集成度最高、最靈活的單連接微波測試引擎，用于測量放大器、混頻器和變頻器等有源器件。您可以從五種頻率型號中進行選擇，以滿足您特定的設備測試需求:13.5、26.5、43.5、50和67 GHz。PNA-X通過內置的第二個信號源、合成器和內部信號路由開關提供了無與倫比的可配置性。
應用:
s參數(連續波和脈沖)
噪聲系數
增益壓縮
互調和諧波失真
轉換增益/損失
真微分刺激
毫米波
非線性波形和X參數表征
天線測試
特點:
10 MHz至26.5 GHz
帶兩個內置信號源的2端口或4端口
132 dB系統和130 dB接收機動態范圍，32，001點，32個通道，5 MHz中頻帶寬
高輸出功率(+18 dBm)、低諧波(-60 dBc)和寬功率掃描范圍(38 dB)
最佳動態精度:0.1 dB壓縮，接收機輸入功率為+13 dBm
10 Hz IFBW時的低噪底為-114 dBm
