卓越的多功能降噪回音消除模組：A-59P
集合AI ENC,AEC,BF,USB 多功能的語音處理模組
一， 產品概述：
A-59P 是一款重新設計和全面升級的語音處理模組。具有更優異的性能和全面的接口。
A-59P 可接入所有目前所有全雙工通話設備，無論是模擬輸入輸出的設備，還是只有數
字音頻端口的設備 ，更或者只有USB端口的設備，A-59P都可以方便的接入和發揮效果。
A-59P 具有強勁的拾音降噪功能（AI ENC），可以對除人聲之外的所有聲音進行壓制，比
如風扇聲，空調聲，拍打敲擊聲，汽車鳴笛聲，金屬器件掉落聲，甚至拍打麥克風本身，風
對著麥克風直接吹等等，這些噪音都可以在拾取時壓制消除，只保留人聲語音部分。
A-59P 在超強降噪的同時，還具有非常優異的全雙工通話消回音（AEC）功能,可以消除
高達100DB的喇叭回音，能很好的解決以往喇叭和麥克風靠的太近，喇叭音量很大而回音無
法消除的問題，并保持非常好的全雙工流暢度。
A-59P 具有模擬麥克風和數字麥克風雙模式可選（不同固件），在雙數字麥克風模式下，
可以作為雙麥雙波束拾音(BF)雙通道輸出功能使用，即2個數字麥克風可以設置2個不同的
定向拾音方向，并2個聲道獨立輸出。
A-59P 預留了豐富的端口，除最簡模式的USB連接方式，還有模擬輸入和輸出音頻端口，
并且輸出端口為模擬差分信號，另外還有I2S數字音頻輸入輸出端口，以及T1,T2組合工作
參數選擇端口，考慮到有客戶需更改工作參數的要求，還預留了SPI控制端口，極大方便客
戶的產品設計和性能調試。

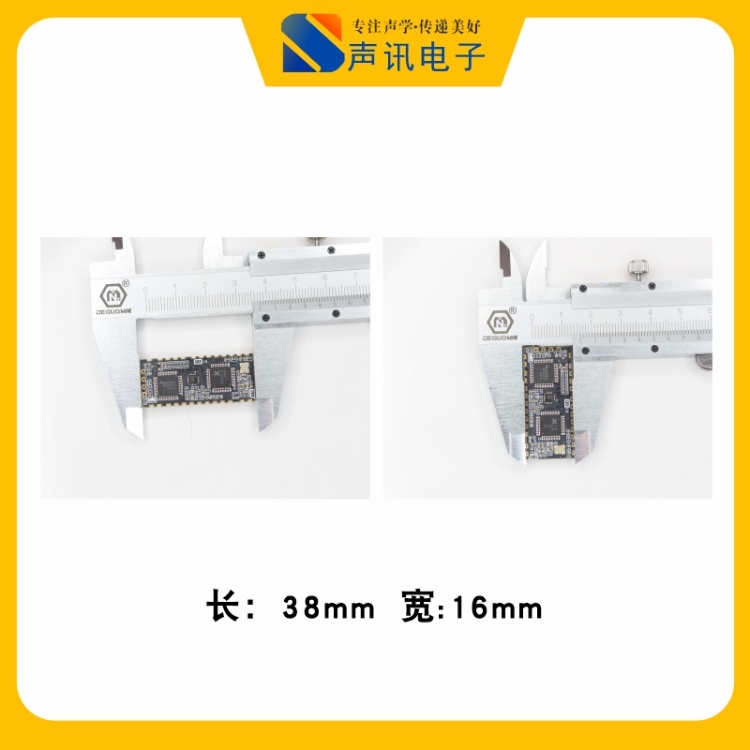

A-59P 采用郵票半孔方式，體積小巧（長37.5mm,寬16mm）。在已成型的產品中，可采
用SMT方式嵌入到主板上，利同時借助A-59P的DAC和ADC功能，可極大簡化音頻電路
設計，解決諸多噪音，雜音，回音，定向拾音等等問題，簡潔高效，功能足夠強大。

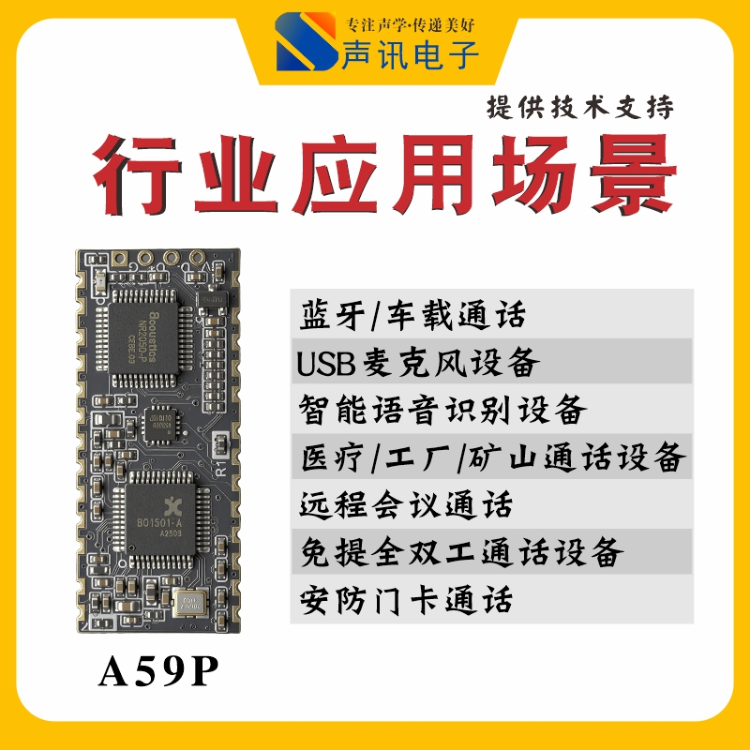

二， 應用領域：
主要應用各類音頻通話產品，安防監控，樓宇通話，會議設備，遠程報警，智能工牌，雙
分區通話等等。能方便快捷的與各類音頻拾取系統連接。
智能小區，別墅門禁，智能家居通話對講系統。
車載藍牙通話系統，車載語音識別智能設備。
智能遠程多媒體教育通話系統，企業遠程會議設備。
礦山礦井呼叫報警系統，銀行客服通話系統，安防通話設備。
錄音筆，采訪記錄設備，攝像機，錄音機，監控拾音設備。
IPC攝像頭設備，可視門鈴設備。
筆記本產品，平板電腦，智能手機，對講機產品。
停車場/公共場所的門卡，自助服務系統的通話對講。
家用帶通話，監護通話，老人小孩，寵物監護儀等產品。
監獄/醫院呼叫服務通話系統。
智能工牌，雙分區翻譯設備，雙定向拾音設備等等。

三， 外形框圖及端口腳位定義說明
1，模組外形及SMT郵票孔接口定義說明
模塊外形及功能端口示意圖 正面（TOP）

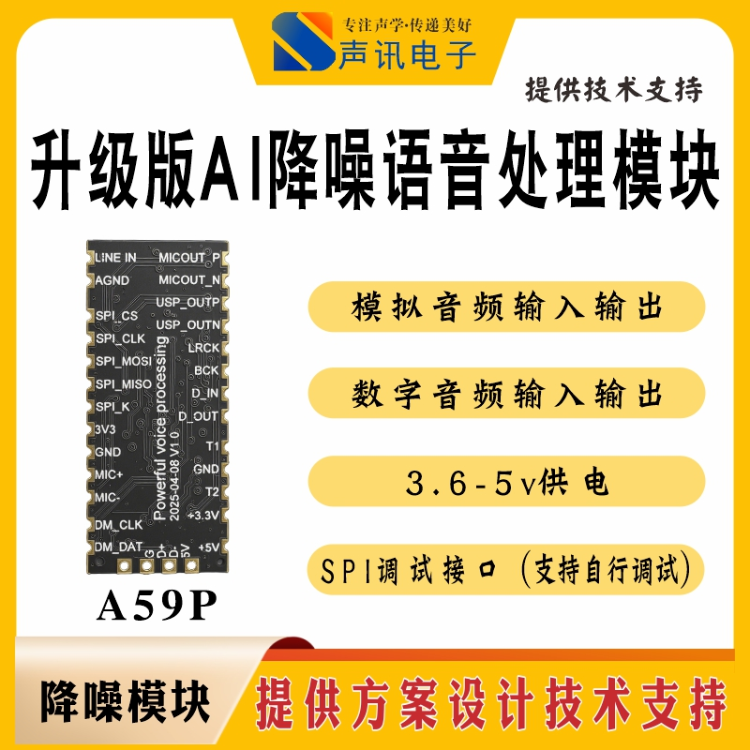

模塊外形及功能端口示意圖 背面（BOTTOM）


2，模塊郵票半孔端口定義說明（后文簡稱為半孔端口）：

腳位 功能定義 說明
1 MICOUT_P 麥克風拾音降噪后的模擬差分輸出P(正極) （特定模式下會變化）
2 MICOUT_N 麥克風拾音降噪后的模擬差分輸出N(負極)（特定模式下會變化）
3 USP_OUTP USB模式為喇叭差分輸出正極（特別程序下，轉為上行音頻）
4 USP_OUTN USB模式為喇叭差分輸出負極（特別程序下，轉為上行音頻
5 LRCK I2S數字音頻LRCLK。又名幀時鐘，F(xiàn)S,WS。0=左，1=右。
6 BCK I2S數字音頻BCLK。又名位位時鐘，SCK,
7 D_IN I2S數字音頻數據輸入（拆掉R1電阻有效）
8 D_OUT I2S數字音頻輸出（降噪后音頻）
9 T1 工作參數選擇端口1（默認高電平）
10 GND 電源地
11 T2 工作參數選擇端口2（默認高電平）
12 +3.3V 電源3.3V輸入（與13腳5V輸入為二選一）
13 +5V 電源5V輸入（與12腳3.3V輸入為二選一）
14 USB_5V USB供電輸入（與12腳5V輸入為同一端口）
15 USB_D- USB通訊數據信號D-
16 USB_D+ USB通訊數據信號D+
17 GND USB通訊地線
18 DM_DAT 數字麥克風DAT輸入端口（PDM格式，數字麥程序下有效）
19 DM_CLK 數字麥克風CLK輸出端口（數字麥程序下有效）
20 MIC- 模擬電容麥克風輸入負極（默認程序）
21 MIC+ 模擬電容麥克風輸入正極（默認程序）
22 GND 數字麥克風地線（與電源地是同一地線）
23 3V3 數字麥克風3.3V電壓輸出（此輸出電流負載不超過30毫安）
24 SPI_K 外部SPI切換使能腳（默認高電平，對地拉低切換到外部SPI）
25 SPI_MISO 外部MCU接入SPI_MISO
26 SPI_MOSI 外部MCU接入SPI_MOSI
27 SPI_CLK 外部MCU接入SPI_CLK
28 SPI_CS 外部MCU接入SPI_CS
29 AGND 音頻地線
30 LINE_IN 消回音參考信號輸入（外部參考音頻輸入）

端口功能補充說明
(1), 23腳3.3V輸出，是給外部數字麥克風供電使用。這個電壓輸出端電流比較小，最
大電流建議限制在30mA，外部數字麥克風接入時，不能有供電短路，否則會造成
模組上的穩壓LDO損壞。
(2), 考慮到數字麥克風體積小，貼片或者焊接有不良幾率，如果外部電源能提供3.3V時，
建議數字麥克風的供電用外部供電，而非模組23腳輸出供電。




四， A-59P模組尺寸規格
半孔焊盤長為1.5mm  寬為0.75mm

五， 模塊電氣性能指標：
輸入電壓：端口13 直流+4V～+5.25V  或者 端口12直流+3V～+3.3V
工作電流：靜態電流 65mA-70mA
MIC OUT模擬音頻差分輸出端信噪比(SNR)106dB,最大輸出幅度1Vrms.
USP_OUT模擬音頻差分輸出端信噪比(SNR)106dB,最大輸出幅度1Vrms.
LINE IN 模擬參考音頻單端輸入端口阻抗30KΩ，輸入信號最大幅度6Vrms.
MIC 模擬音頻(包含差分和單端)輸入端口阻抗30KΩ，輸入信號最大幅度1Vrms.
麥克風錄音拾取范圍:10cm-500cm（不同固件距離不同，波束定向拾音不按此距離）.
回音消除指標:100db
可消除回音空間延遲時間:100mS
最佳狀態,有效降噪指標：45dB-90dB (AI固件降噪下)
工作溫度：-20℃～70℃（特殊需求下，通過更換主芯片，可適合工業級溫度-40℃～85℃）

六， 回音消除應用設計說明及系統連接框圖:
1， 單模擬麥克風+USB連接通話（模式一）
此模式為比較簡單方便的連接模式，不管客戶設備是成品還是半成品的情況下，只需要具備
USB接口，在WIN系統，安卓系統，常用LINUX桌面系統，即可免驅接入。
消回音參考信號由功放輸出端取值，考慮到功放功率的不同，需要串聯一個C1和R1電阻
進行隔離和幅值匹配。C1一般可以用104的容值，R1則根據功放功率不同，可以為1K-10K范圍。
上圖為同一模式下，把消回音參考信號放在功放輸入端，由于輸入端是小信號，因此
可以直接從音頻正極取值連接到模組的LINE IN 端口。

2， 單模擬麥克風+模擬輸入輸出連接通話方式 （模式二）
此模式可以適配絕大部分通話設備主板的模擬輸入和輸出方式。
A-59P 的MIC OUT是差分輸出端口，后端可以根據實際輸入端口而選擇連接方式。
而參考信號則與模式一相同，接在功放后端，并且需要注意C1和R1電阻的匹配。
同樣在此模式下，也可以把參考信號接在功放的功放輸出的前端，在不確定功放
輸入端信號幅度時，可以考慮預留C1和R1阻容。
常規情況下C1，R1可以無需設置，直接連接到模組的LINE IN。

3， 模擬麥克風輸入+數字音頻輸出通話連接（模式三）
針對部分具有I2S數字音頻輸入端口的設備，A-59P除了可以保持模擬音頻輸出不變
的情況下，同時輸出降噪和消回音之后的I2S數字音頻信號。
A-59P 的I2S 數字音頻相關端口分別是5，6，7，8腳分別對應功能LRCLK, BCLK,
DAT IN,DAT OUT，I2S數字音頻的數據格式為：采用率48khz，位深16bit，飛利浦標準對
齊，主模式。(LRCLK=48khz  BCLK=3.072Mhz)。該模式可針對需要數字音頻的設備使用，
數字音頻的連接，也可以避免傳輸過程中的干擾串?dāng)_問題，保證音頻的信噪比。
消回音參考信號常規從設備主板DAC輸出給功放輸出后的電路上連接取值，參考信號
的阻容匹配可以按前面模式設置，或者也能從功放的前端連接參考信號，如上圖所示。

4， 模擬麥克風輸入+純數字音頻輸入輸出連接通話模式（模式四）
在模式三的基礎上，此模式則可以讓部分完全沒有模擬輸入和輸出的主板，通過I2S
的方式，連接到A-59P模組，利用A-59P的ADC和DAC完成模擬信號的轉換工作。
此模式下，需要把A-59P的預留電阻R1拆除，讓A-59P的I2S DAT輸出和輸入為獨
立有效的端口使用，分別接入通話設備的I2S數據輸出和輸入端口。
在拆除R1電阻之后，A-59P的MIC OUT 信號通道則變轉變?yōu)?，從模組I2S DAT IN
輸入的數字音頻信號DAC解碼后的模擬音頻下行監聽信號，因此下行功放的輸入端需要接
A-59P 的MIC OUT輸出端（注意是單聲道輸出差分端口）。
消回音參考則與之前模式相同，直接從MIC OUT的正極取值連接即可。同道理，也
可以吧參考信號接在功放輸出之后，增加阻容隔離和分壓。

5， 單數字麥克風輸入+USB連接通話模式（模式五）
此模式是在模式一的基礎上，更改固件，吧模擬麥克風接入，更換為單數字麥克風輸入
的連接方式、
單數字麥克風選用PDM信號格式的即可，注意數字麥克風的SET使能腳為下拉狀態。
數字麥克風的選用，可以保證音頻信號從拾取到傳輸都是純數字信號狀態，避免了常規
模擬音頻的底噪和干擾問題。
上圖示為從功放輸入前段取值參考信號連接，同樣在某些設計場景需要時，也可以吧
參考信號連接到功放輸出端口。

6，   單數字麥克風輸入+模擬音頻連接輸出通話方式（模式六）
此模式即為在模式二的基礎上，更改模組固件，把模擬麥克風替換為數字麥克風的方式
使用。利用數字麥克風的高信噪比和抗干擾性能，減少底噪問題的發生。
上圖的消回音參考取值，連接在功放的輸出之后，同樣也可以根據設計需要把消回音參
考信號接在功放輸入之前的方式，如下圖所示。

7，   單數字麥克風輸入+數字音頻輸出通話連接（模式七）
此模式為在模式三的基礎上，把模擬麥克風更換為單數字麥克風的方式。其他連接按模
式三方式連接即可，同時參考信號取值的變化，也可以參考如下圖，把參考信號輸入接入在
功放的前端方式。

8，   單數字麥克風輸入+純數字音頻輸入輸出連接通話模式（模式八）
該模式為在模式四的基礎上吧模擬麥克風更換為單數字麥克風的方式。
此模式下，所有的音頻信號皆為數字傳輸方式，可以最大程度的保留音頻信號的信噪
比，以及良好的抗干擾特性。

9， 雙數字麥克風輸入+波束定向拾音模式（功能說明）
該模式比較特殊，是選用雙數字麥克風的工作模式。雙數字麥克風模式下，可以開啟定向
波束拾音（Beamforming），而A-59P的芯片的性能，可以提供2種定向波束拾音，一種是雙
麥單波束單輸出方式，另一種是雙麥雙波束雙輸出方式。
為全面了解A-59P的波束拾音功能，先講解種波束的定義和大概效果。
波束定向拾音有2個角度值需要明確：
第一個角度是波束定向拾音的中軸角度。如下圖中軸角度是90度，即定向拾音的中心位
置為2個數字麥克風中間垂直的方向。這個中軸角度可以通過改變固件參數而變換朝向角度。
第二個角度是波束定向拾音的拾音范圍角度。如下圖，在中軸為90度方向的情況下，以
90 度為中心，2側各有30度區，即低角度60度至高角度120度的區域范圍，共計60度的區
域，這個60度的區域就是波束定向拾取的范圍區域。這個拾取范圍角度區域，也可以通過更
改固件參數而變換拾取范圍。

以上介紹的是波束定向拾音的2個角度值含義，下面則介紹雙麥克風波束類型
第一種波束是雙麥克風單波束定向拾音。就是在2個麥克風中間，中軸方向為90度朝向，
拾取范圍為60度的區域，輸出音頻為單通道輸出。如下圖。
第二種波束是雙麥克風雙波束定向拾音。就是在2個數字麥克風的2端，各有1個可以設
置的波束定向拾音區域，即有2個中軸角度方向，同時輸出2個獨立音頻信號。如下圖。
以上有關波束拾音的角度值以及波束類型的說明，是為了讓客戶們在選擇需要的工作模式
時而能明確這些功能的意義和用途。
下面是綜合這幾種應用的工作模式圖示。（波束類型不同，程序固件可能會不同，需要時
與本公司業務同事或技術人員咨詢確認。）

10， 雙數字麥克風輸入+波束定向拾音+USB連接方式（模式九）
此模式下，主要是通過USB連接設備，通過USB來傳輸雙數字麥克風拾取到的聲音，可
以選用雙麥單波束，也可以選用雙麥雙波束工作方式，根據功能不同，會燒錄相應的固件版本。
此模式僅僅是作為拾音功能使用，作為一個定向拾音功能，無需消回音及下行喇叭的輸出。

11， 雙數字麥克風輸入+波束定向拾音+USB通話連接方式（模式十）
該模式僅為雙數字麥克風，單波束定向拾音方式，此固件同時具有AI降噪，通話消回音
功能（AEC），通過USB進行音頻的輸出和輸出。

12， 雙數字麥克風輸入+波束定向拾音+模擬連接通話方式（模式十一）
雙數字麥克風+定向波束定向拾音+AI降噪通話模擬連接（模式十四）
此通話模式對應沒有USB接口的設備，雙數字麥克風輸入，然后模擬輸出接入后端主板
設備，通話時的消回音參考信號從功放輸出端連接。
此模式下，可以選擇單波束定向拾音并具備AI降噪拾音功能方式，并同時具有通話回音
消除功能。
同之前的參考取值模式，也可以從功放的輸入端取參考信號進行回音消除，如下圖參考。

13， 雙數字麥克風輸入+波束定向拾音+數字音頻連接通話方式（模式十二）
此通話模式對應沒有USB接口的設備，雙數字麥克風輸入，然后數字I2S音頻輸出接入后
端主板設備，通話時的消回音參考信號從功放輸出端連接。同之前的參考取值模式，也可以從功
放的輸入端取參考信號進行回音消除。如下圖參考。

14， 雙數字麥克風輸入+波束定向拾音+數字音頻連接通話方式（模式十三）
該模式為特殊固件版本，就是雙數字麥克風輸入，具有2個獨立定向拾音的波束，然后具有2
個獨立聲道的音頻輸出，2個聲道的聲音互相不串音。
主要使用在智能工牌，智能翻譯設備，雙通道獨立錄音設別，雙通道獨立拾音通話設備等等。
該模式下的波束定向拾音的優點是波束的拾音覆蓋范圍角度精準，相對另一個模式單波束定向拾
音，這個模式下的定向拾音邊界更清晰，對不需要的噪音及人聲更精準，也能更好的防止2個聲
道互相串音問題。
同時，此模式也可以通過USB端口連接的方式接入設備系統，在特殊固件下，USB功能僅
僅為雙聲道麥克風拾音，而并沒有USB下行播放功能，（具體可以咨詢工程人員確認）

七， 模塊內置不同工作參數切換說明
A-59P 為了方便兼顧不同產品及環境的應用，需要不同的麥克風拾音距離，及輸出音量幅度大
小，在模組上預留了參數切換端口T1，T2（端口為9,11腳）。
默認方式下，T1,T2端口為高電平（3.3V）工作參數為默認的通用中距離版本參數。在需要時，
可以對T1，T2端口分別預留2個對地的0歐電阻，通過對地電阻的連接，可以組合另外三組工作
參數。預留方式如下圖。
T1 T2 在懸空狀態時處于高電平，默認為中距離參數。四種參數排列如下
T1=高  T2=高  ：中距離工作參數（拾音距離0.5-2米）
T1=高  T2=低  ：近距離工作參數（拾音距離0.1-0.2米）
T1=低  T2=高  ：遠距離工作參數（拾音距離0.5-5米）
T1=低  T2=低  ：超遠距離工作參數（拾音距離0.5-8米）
A-59P 針對每種工作模式，都預留了以上切換方式，只要按前述不同連接模式去做硬件連接就
可以，然后再按需要，預留T1 T2的對地下拉電阻為，再切換需要的增益值。
在特殊需要按要求定制專用參數時，請與業務及工程人員聯系確認。

八， SPI端口使用說明
A-59P 與以往其他模組不同之處，還有這個SPI端口的預留使用。
當某些場合設備主板需要對A-59P的工作參數需要按使用場景適配調整時，則可以利
用設備主板的SPI端口接入模組的相關端口，并寫入相應的寄存器參數，更改模組工作效
果。
A-59P 的24腳為外部SPI切換選擇端口，在上電大概1秒后，A-59P即進入工作狀態，
此時外部的MCU在延遲等待1秒后，即可以對SPI_K端口進行拉低動作，則此時A-59P
模組上的語音DSP芯片的控制端口接入了外部MCU控制。
(A-59P 模組上的主芯片SPI端口為從模式，具體的時序說明及參數地址寫入，可以咨
詢工程人員獲取詳細的說明和指導.)

九， 模擬輸出端口使用說明
A-59P 的2組模擬輸出差分端口1，2和3，4分別是麥克風降噪后的輸出以及USB下行播
放音頻信號。
此2組信號輸出幅度有效值為1Vrms，為低阻抗輸出方式，可以直接驅動耳機聽到聲音。
因此當接入后端音頻設備為小信號時，需增加阻容分壓電路，適配后端的信號幅度。下
圖所示參考（R1阻值可選1K-10K，C1 ,R2為可選）
差分方式連接時，則差分音頻的正負極都建議加入上圖的阻容匹配電路，以防止音
頻信號的削頂爆音問題。

十， 包裝信息
1,模塊為防靜電PVC吸塑托盤包裝，單托盤尺寸為：323mm*137mm*10mm
2,每托盤裝載數目為24PCS，十托盤為一個最小包裝，最小包裝為240PCS。

語音處理技術授權各經銷商及方案商發布及應用本模塊產品，產品的更新及升級，本公司有完整的解釋權，
所有疑問產生及采納應用，都可及時聯系本公司相關人員索取最新資料信息
