是德33502A隔離放大器/Keysight 33502A，2 通道

Keysight 33502A是一個雙通道，高壓輸出放大器。它有一個隔離的模擬前端，高達50 Vpp（± 25 V）輸出電壓范圍。它也是一個非常低失真放大器，< 0.01% @ 10 kHz和40 Vpp。33502A被設計用來作為功能發生器的伴侶，提供低失真，高電壓輸出。

Keysight是德33502A隔離放大器特點

THD+N：< 0.01% @ 10 kHz，40 Vpp

輸出驅動：最大 200 mA

隔離度：接地游標 ± 42 Vpk

全功率BW 100 kHz @ 50 Vpp

小信號帶寬：> 300 kHz

轉換速率：20 V/μs 分。

33502A有一個完全隔離的前端，它提供了優越的5倍電壓放大器比其他放大器。

您可以獨立配置輸入耦合（AC|DC）和輸入阻抗（50 Ω|1 MΩ），以匹配您的電路。輸入路徑也可以從放大切換到直接（未放大），而不拆卸或連接電纜。

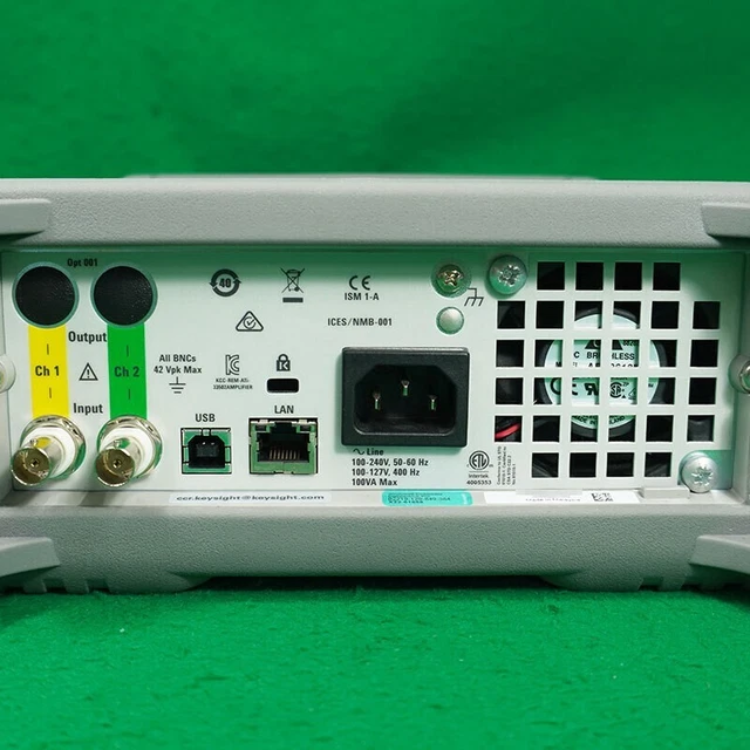

33502A，在一個2單位，半機架機械形式因素，適合您的工作臺和您的測試系統。它還配置了局域網（LXI類-c兼容）和USB接口，以滿足您的計算機IO需求。

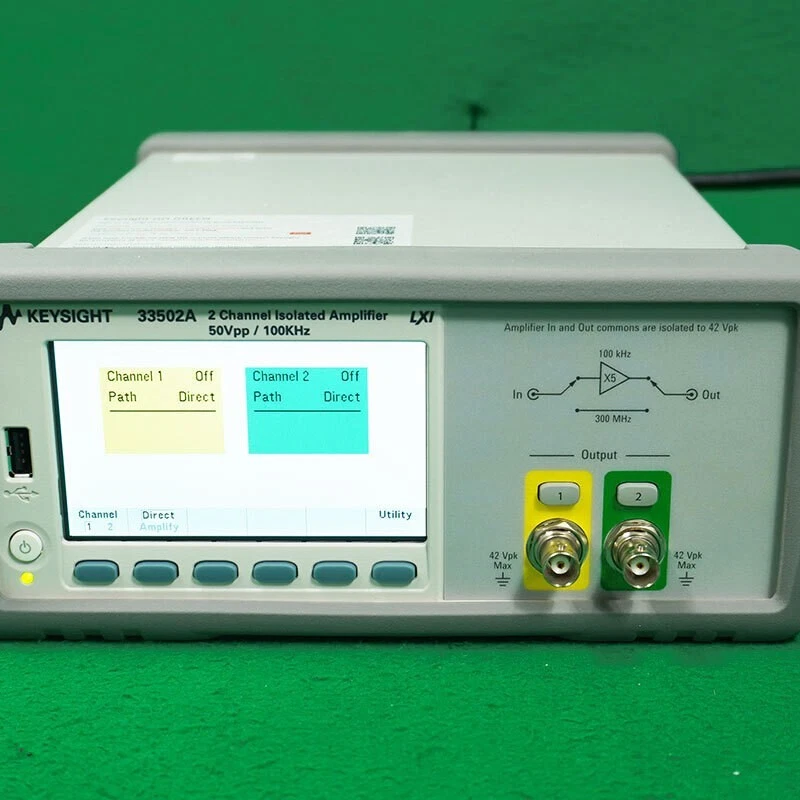

33502A提供了可編程接口和軟鍵驅動的前面板，以靈活地配置。

33502A與現有的鍵視函數/任意波形發生器兼容，包括33120A、33210A、33220A和33250A。它還可以用于放大來自非鍵視函數和任意波形發生器的信號。

技術指示：

通道數量:2

通道間接地連接:未在旁路接通中連接

連接,兩個通道關閉或增益為5倍。

浮動電壓：士42Vpk對地

輸入合

交流耦合：可編程

直流耦合：默認可編程

輸入阻抗

1 M?：默認可編程

50 ?：可編程

輸入電壓范圍

最大電壓范圍：± 5 Vpk for gain of 5x, ± 30 Vpk for bypass

損傷程度：± 10 Vpk for 50 ? input，± 35 Vpk for 1 M? inp

入射光路:可編程增益為5倍、旁路（1倍）或關閉狀態

輸入增益5倍:5x, Fixed, Non-inverting

增益精度:±0.1%@1 KH
