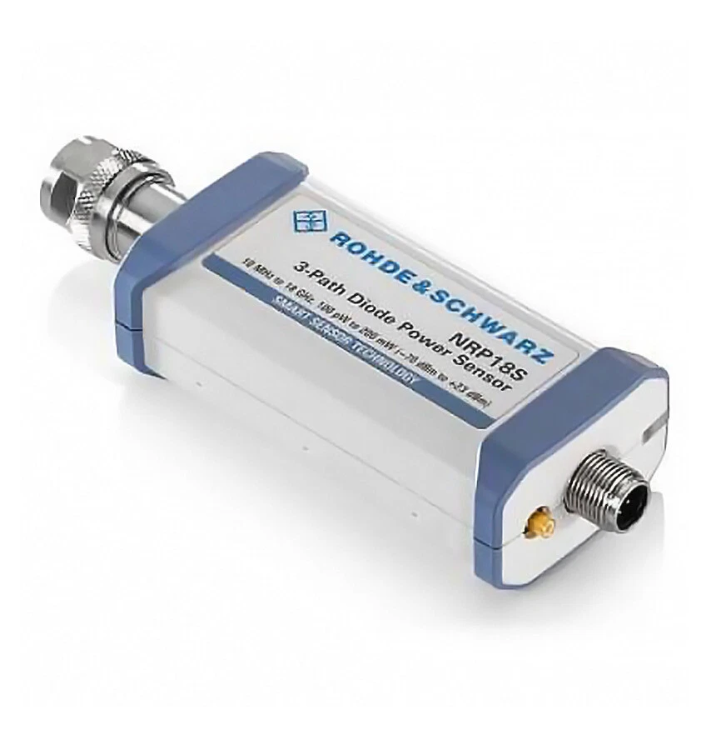

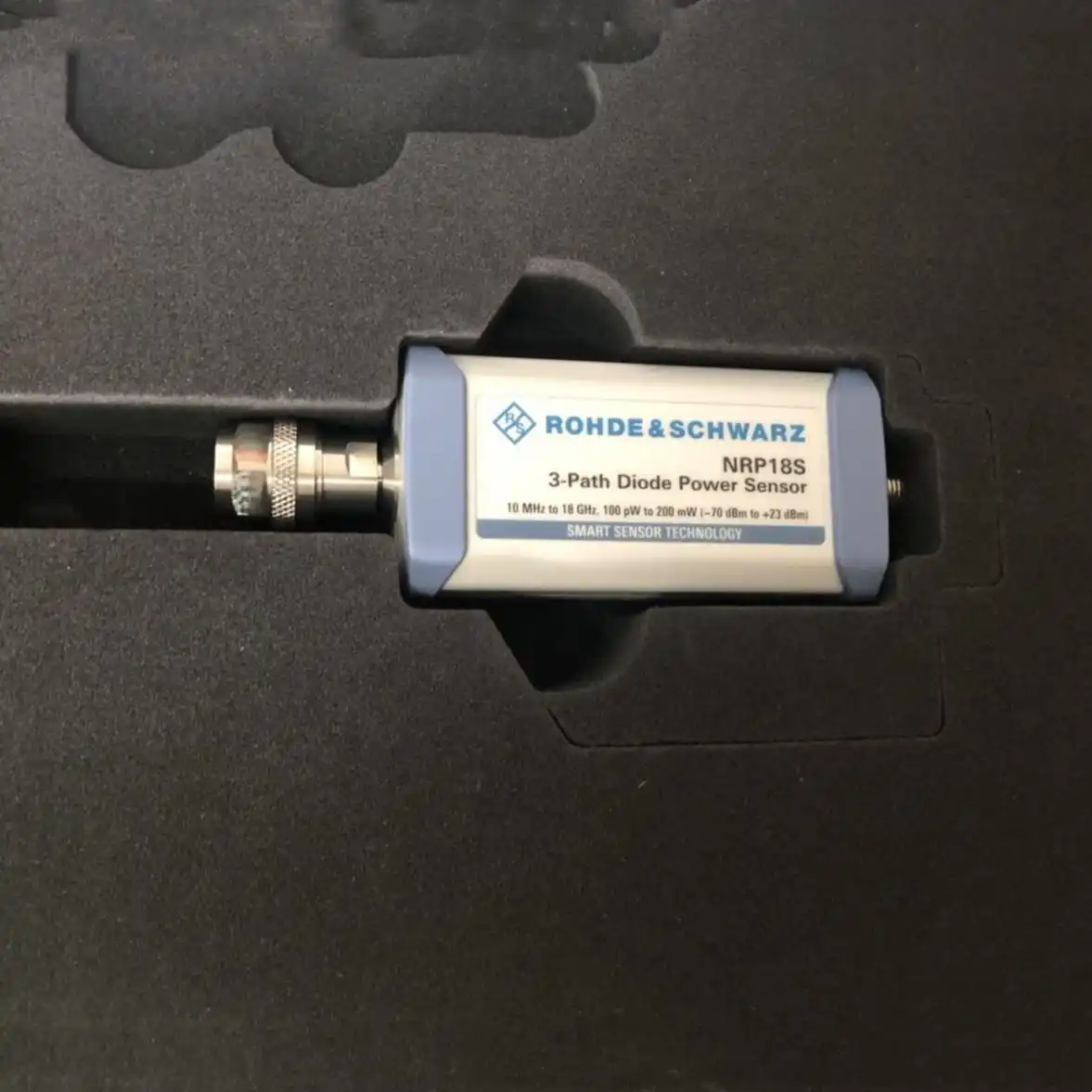

羅德與施瓦茨NRP18S功率探頭18G
NRP18S適合高功率應用的探頭,執行最高30W的功率測量NRP18S-10,NRP18S-20和NRP18S-25大功率三通道二極管功率探頭包括R&SINRP18S和10/20/25 dB 上行減器。它們可測量高達2 W、15 W和30W的功率。在結合減器使用的時候，探頭和衰減器之間的失配誤差可以自動修正。衰減器的 S 參數在生產時就確定并存儲于探頭中。
制造商 Rohde & Schwarz（羅德與施瓦茨）
型號:NRP18S
描述 100 pW至200 mW，10 MHz至18 GHz，三通道二極管功率探頭
類型: 二極管功率探頭，USB功率探頭
頻率范圍： 10MHz至18GHz
電平范圍：-70 dBm - +23 dBm
連接器類型：N (m)
主要特點
快而準確地測量連續波及調制信號的功率
100,000 讀數/秒
通過 LAN 以及 USB 控制和監測
適合高功率應用的探頭
使用 R&S?NRX 基本單元靈活操作
快速準確，具有針對連續波和調制信號 的多重測量功能
R&S?NRPxxS/SN 功率探頭使用三路分開的二極管通道，每個通道都在最佳檢波器范圍內操作。因此，不管調制類型如何，都可以高度精確地確定平均功率。測量結果不易受干擾信號或諧波的影響。R&S?NRPxxS/SN 功率探頭的操作方式與熱功率探頭相似，但速度要快得多。此類功率探頭提供高達 93 dB 的動態范圍，測量下限為 –70 dBm。
通用功率探頭
多種應用的理想解決方案
一通道二極管功率探頭適用于各種應用，因?yàn)樗鼈冎С诌B續平均、突發平均、時隙平均、時間門平均和跡線測量。該探頭性能卓越、測量速度和精度高，可以用于對無線信號(例 GSM和3GPP)以及高帶寬信號(例 LTE、LTE-Advanced 或5G)進行精確的平均功率測量
