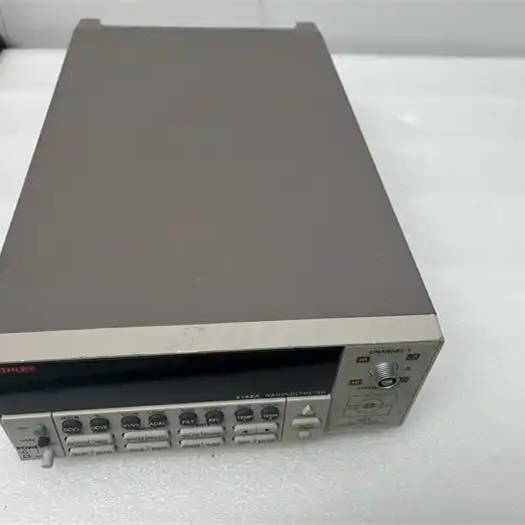

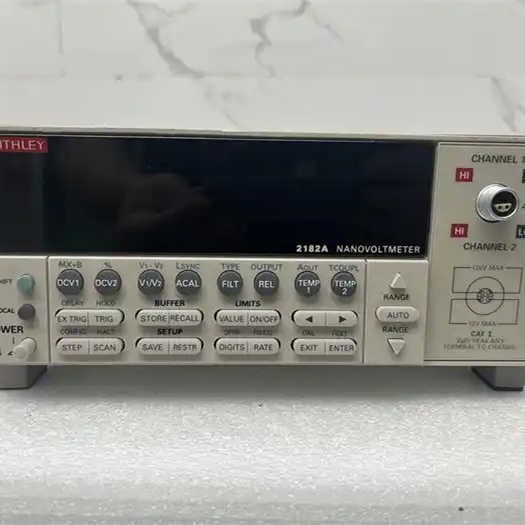

吉時利2182A納伏表-Keithley2182A
雙通道吉時利Keithley2182A納米電壓表進行了優化，以進行穩定、低噪聲電壓測量，并可靠、重復地表征低電阻材料和器件。它提供了更高的測量速度和顯著更好的噪聲性能比替代的低壓測量解決方案
吉時利2182A型代表了凱思利納米電壓表技術的下一步，取代了原來的2182型，并提供了增強的能力，包括脈沖能力，更低的測量噪聲，更快的電流反轉，以及一種簡化的電阻測量模式，如型號6220或6221。
2182A納伏表
電壓：1nV - 100V
電阻：10n? 至 200M?（需要 6220 或 6221）
通道數量：2
緩沖區大?。?,024rdgs
Keithley2182A/吉時利2182A特性
。在高速下進行低噪聲測量，通常在1s響應時間時只有15nV p-p噪聲，在60 ms時只有40-50nVp-p噪聲
。Delta模式坐標測量與一個高達24Hz的反向電流源，與30nV p-p噪聲（典型）的一個讀數。平均多個讀數，以實現更大的降噪效果
。同步到線路，提供了110 dB的NMRR，并最小化了交流共模電流的影響
。雙通道支持測量電壓、溫度，或未知電阻與參考電阻的比值
。內置熱電偶線性化和冷結補償
靈活、有效的速度/噪音方面的權衡
吉時利2182A，便于為特定應用程序的響應時間和噪聲水平要求選擇最佳的速度/濾波器組合。從廣泛的響應時間范圍中進行選擇的能力允許優化速度/噪聲的權衡。低噪聲水平在廣泛的有用響應時間內得到保證，例如，1s的15nV p-p噪聲和60 ms的40-50nV p-p噪聲是典型的。圖1說明了2182A模型的噪聲性能。
2182A優勢
提供精確的超低電壓測量
確保在廣泛的有用響應時間下實現低噪聲電平
支持測量電壓、溫度或未知電阻與參考電阻的比值。
最小化由于線路周期不同階段的起始讀數導致的變化。 其結果是線路抗擾能力非常高，基本或根本不需要進行屏蔽或?yàn)V波。
簡化了進行精確溫度測量的過程
消除熱誤差源。
進行微分電導、脈沖和電阻測量時，允許將這兩臺儀器作為一臺單獨的儀器來運行
支持低至 10nQ的電阻測量
將溫度敏感型 DUT 的功耗降至最低
