產品概述

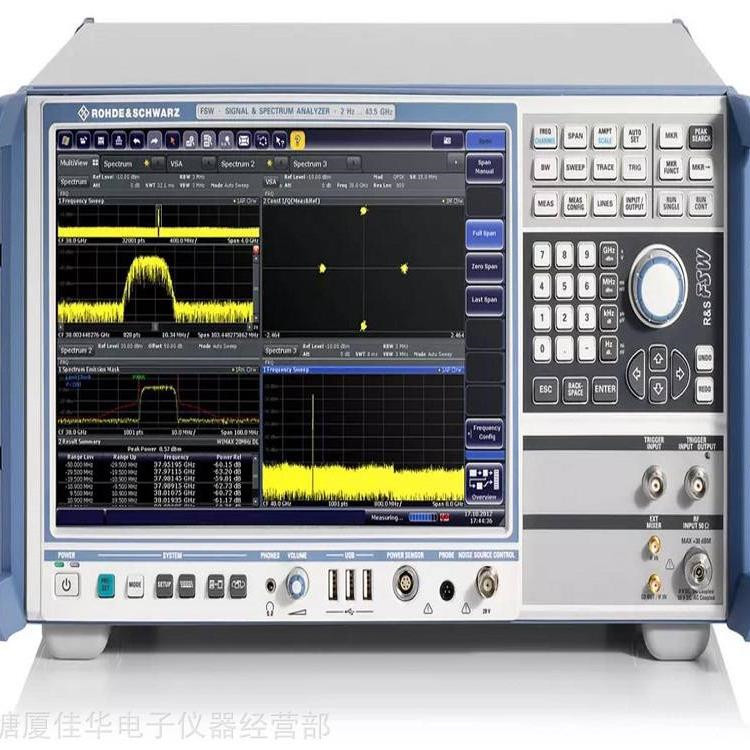

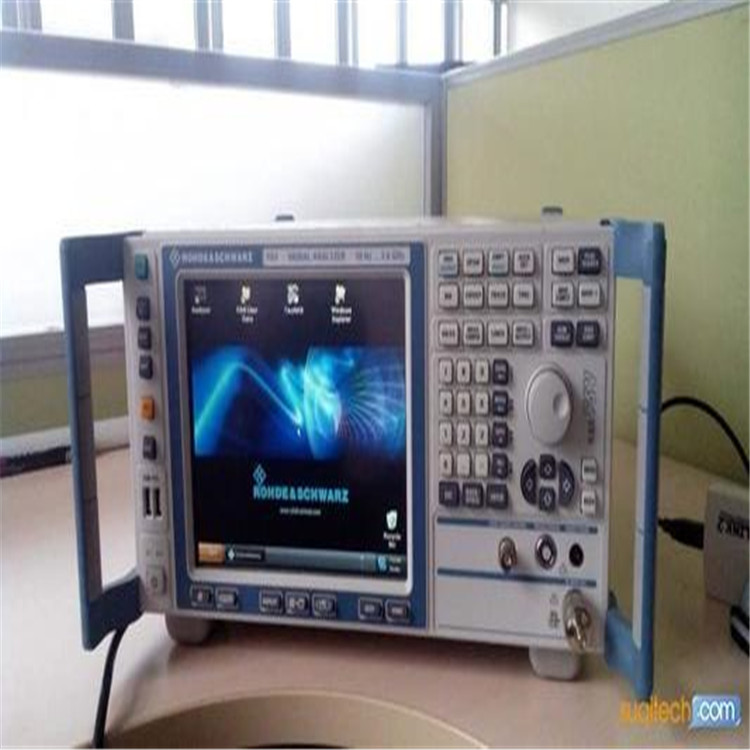

ROHDE & SCHWARZ FSW8信號和頻譜分析儀
高性能Rohde & Schwarz (R&S) FSW8信號和頻譜分析儀專為方便、準確和快速而設計。其獨特的觸摸屏、直觀的多視圖結果顯示和優化的用戶指南使R&S FSW8分析儀的操作高效便捷。R&S FSW8具有無與倫比的相位噪聲、無與倫比的雜散測量動態范圍以及即使在低頻時也具有高靈敏度，從而保證了高精度。高效的測量速率、快速的掃描時間、儀器設置之間的快速切換，使操作快速簡單。
Rohde & Schwarz FSW8信號和頻譜分析儀的特性和規格包括:
R&S FSW8分析儀的特點:
由于DANL較低，雜散測量具有出色的動態范圍
由于集成了高通濾波器，諧波測量變得簡單而精確:
即使在低頻下也具有高靈敏度
無與倫比的動態范圍，最高可達1 GHz，采用獨立接收路徑
高達500 MHz的分析帶寬
> 100 dBc的高無雜散動態范圍
大I/Q存儲深度，可無縫記錄長信號序列
通過優化的用戶指導實現高效操作
多視圖:多個結果一覽無余
非常適合測量雷達和通信應用的振蕩器以及分析雷達系統:
雜散發射的快速識別和分析
觸摸按鍵測量脈沖參數
廣泛跳頻信號的檢測
分析短脈沖上升和下降時間
識別信號之間的相互作用
多標準無線電分析儀(MSRA)
多標準實時分析儀(MSRT)
高測量速率和快速掃描時間，掃描速率高達1000次掃描/秒
儀器設置之間的快速切換
高效的測量功能加快了操作速度
R&S的綜合支助?NRP-Zxx功率傳感器
的規格羅德與施瓦茨FSW8信號和頻譜分析儀:
頻率:
頻率范圍:2赫茲至8千兆赫
頻率參考的老化:1 x 10-7/年
和R&S一起?FSW-B4: 3 x 10-8/年
帶寬:
分辨率帶寬:
標準濾波器:1 Hz至10 MHz
和R&S一起?FSW-B8: 80兆赫
RRC濾波器:
NADC: 18千赫
TETRA: 24.3千赫
3GPP: 3.84兆赫
通道濾波器:100 Hz至5 MHz
視頻濾波器:1赫茲至10兆赫
I/Q解調帶寬:10 MHz
和R&S一起?FSW-B28: 28兆赫
和R&S一起?FSW-B40: 40兆赫
和R&S一起?FSW-B80: 80兆赫
和R&S一起?FSW-B160: 160兆赫
和R&S一起?FSW-B320: 320兆赫
和R&S一起?FSW-B500: 500兆赫
顯示的平均噪音水平(DANL):
2 GHz: -156 dBm (1 Hz)典型值
和R&S一起?FSW-B13:典型值:159分貝(1赫茲)
8 GHz: -156 dBm (1 Hz)典型值
帶前置放大器的DANL(帶R&S FSW-B24):
8 GHz -169 dBm (1 Hz)典型值
帶噪聲消除的DANL，前置放大器關閉:典型值:169 dBm (1 Hz)
互調:
三階截距(TOI):
f < 1 GHz: +30 dBm(典型值)
f < 3 GHz: +25 dBm(典型值)
8 GHz至26 GHz: +17 dBm(典型值)
WCDMA ACLR動態范圍:
噪聲消除:88分貝
相位噪聲:
載波偏移10 kHz:
500 MHz載波:典型值:140 dBc (1 Hz)
1 GHz載波:典型值:137 dBc (1 Hz)
10 GHz載波:典型值:128 dBc (1 Hz)
總測量不確定度:8 GHz < .04 dB
