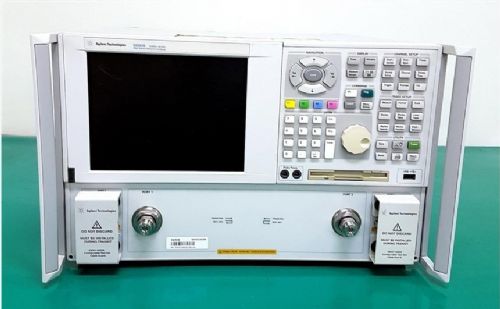

安捷倫E8361A PNA 系列網絡分析儀 10 MHz 至 67 GHz
安捷倫E8361A：多功能測試王
產品概述
安捷倫 E8361A 網絡分析儀以其靈活性和多功能性脫穎而出，能夠滿足各種復雜的網絡測試需求。通過可選的軟件和硬件配置，它可以提供定制化的通用網絡分析，適用于多端口、脈沖射頻等多種應用場景。
顯示功能
E8361A 網絡分析儀支持同時顯示多達 16 個窗口，每個窗口都可以根據需要進行調整大小和重新排列。此外，每個窗口最多可以顯示 4 條活動跡線和 4 條內存跡線，格式包括對數或線性幅度、SWR、相位、群延遲、實數和虛數、史密斯圓圖、極坐標等。每條跡線都配備了十個獨立的標記，包括參考標記，以及對數或線性幅度、相位、實數、虛數、SWR、延遲、R + jX 和 G + jB 等格式的標記。
測試限制線
使用 E8361A 網絡分析儀，用戶可以定義顯示在顯示屏上的測試限制線，用于測試線性、CW（單頻）、功率或分段掃描。這為用戶提供了極大的靈活性和定制化能力。
特性和規格
E8361A 網絡分析儀的特性和規格包括：
94 dB 的動態范圍
TRL/LRM 校準、晶圓上、夾具內、波導和天線測量
混頻器轉換損耗、回波損耗、隔離和絕對群延遲
放大器增益壓縮、諧波、IMD 和脈沖射頻
