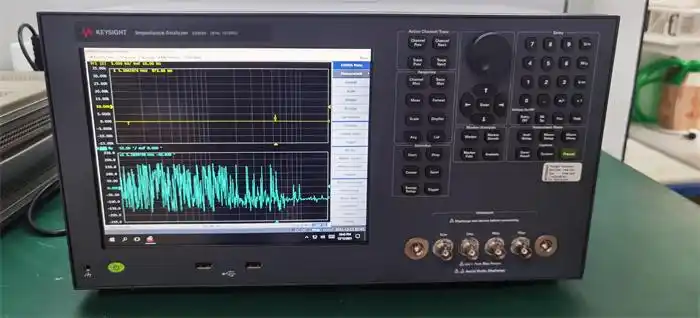

Agilent安捷倫E4990A阻抗分析儀 E4990A

安捷倫E4991A射頻阻抗/材料分析儀是一款功能強大的測試儀器，它不僅提供了極限阻抗測量性能，還具備了內置分析功能。這款儀器的創新功能可以幫助元器件和電路設計人員在研發過程中更加準確地測量3 GHz以內的元器件，從而提高產品的質量和性能。

與傳統的反射測量技術不同，E4991A采用了射頻電流-電壓（RF-IV）技術，可以在廣泛的阻抗范圍內提供更加精確的阻抗測量結果。基本阻抗精度高達+/-0.8%，高 Q 精度有利于進行低功耗元器件分析。這意味著，無論是對于高頻還是低頻電路，E4991A都可以提供更加準確的測試結果。

除此之外，安捷倫E4991A還內置了合成器，具備1 MHz到3 GHz的掃描范圍和1 mHz的分辨率。這意味著，用戶可以通過這款儀器進行更加精細的測試和分析，從而更好地了解元器件的性能和特性。安捷倫E4991A射頻阻抗/材料分析儀是一款非常實用的測試儀器，可以幫助用戶在研發過程中更加準確地測量元器件的性能，提高產品的質量和性能。

材料評估

E4991A 提供完整的介電/磁性材料測量解決方案，涵蓋 1 MHz 至 1 GHz的寬頻率范圍。

主要特性與技術指標

基本精度 +/-0.8%

掃描參數

頻率：1 MHz 至 3 GHz

振蕩器電平：高達 1 dBm/0.5 Vrms/10 mArms

DC 偏置電平（選件 E4991A-001）：+/- 40V 或 +/- 50 mA

更多特性

Windows 風格的用戶界面

內置 VBA 編程功能

通過 LAN 接口進行數據傳輸

多功能測量選件

介電/磁性材料測量（選件 E4991A-002）

可靠的晶圓測量（選件 E4991A-010）
