MSO9254A
安捷倫 MSO9254A示波器安捷倫Agilent 2.5GHz

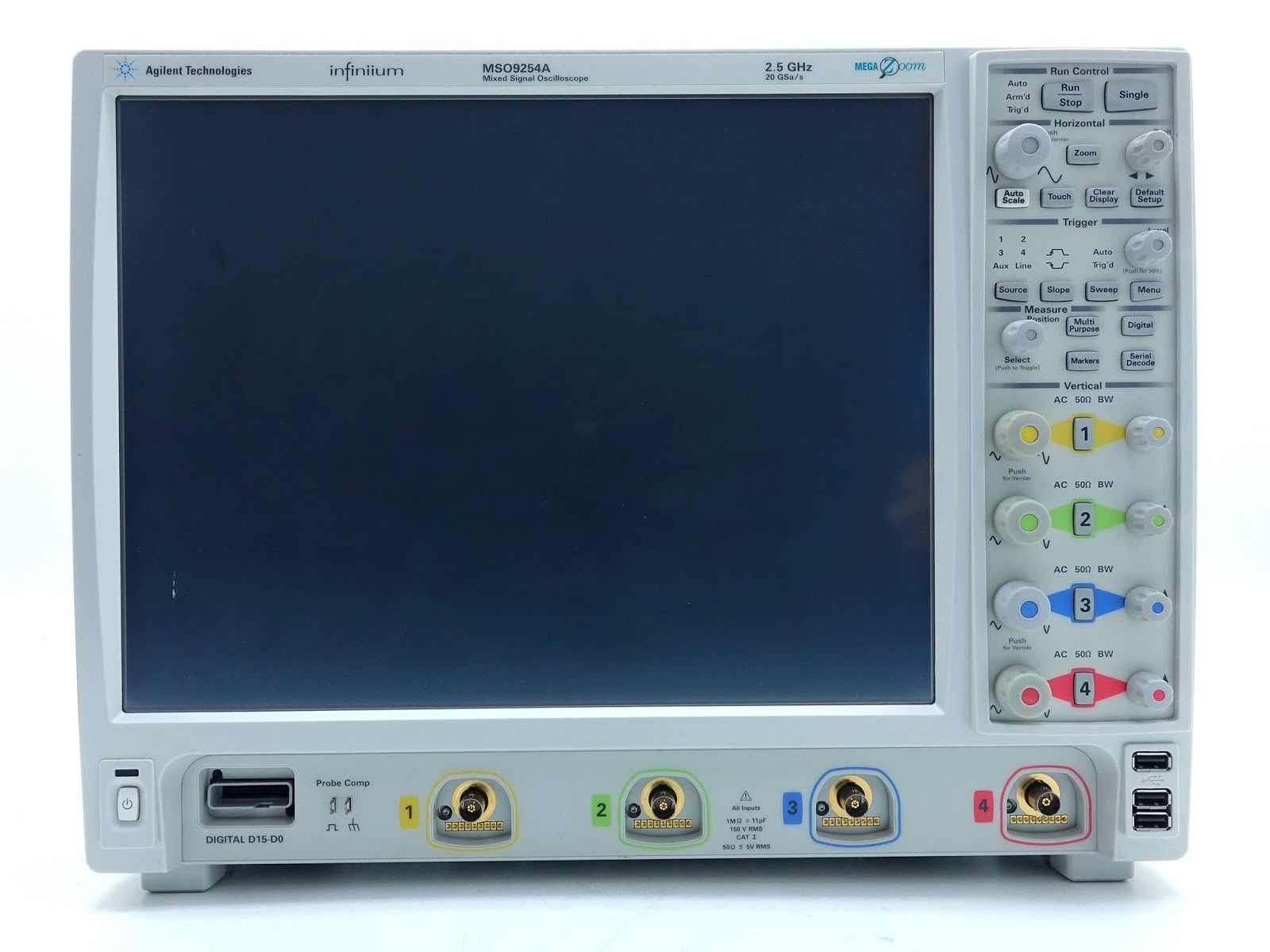

安捷倫的Infiniium MSO9254A配有15英寸XGA顯示屏，封裝厚度僅為9英寸(23厘米)，重量僅為26磅(11.8千克)，以保護您有限的工作臺空間。該范圍旨在為您提供最廣泛的測量能力，以滿足您現在和未來的需求。16個完全集成、時間對齊的數字通道讓您能夠洞察時間關系，并允許精確觸發。利用可選的集成協議查看器快速隔離導致錯誤的物理層問題。使用我們的調試和合規包定制您的工具集，以根據您的需求定制范圍。
附加功能：
帶寬：2.5 GHz
通道：4 個模擬和 16 個數字
采樣率：20 GSa/s
記錄長度：40 Mpts
串行協議應用程序，包括 I2C、SPI、RS-232、CAN、LIN Flexray、JTAG 和 USB 2.0
包括以太網在內的串行物理層應用
抖動分析應用程序，包括 EZJIT 和 EZJIT Plus
本底噪聲：50 mV/div 時為 1.24 mVrms
典型上升/下降時間：253 ps (10-90%)、174 ps (20-80%)
操作系統：Windows 7
顯示尺寸：15英寸
儀器三合一：示波器、邏輯分析儀和協議分析儀
通過每通道 20 Mpts 內存捕獲更多數據，可升級至 1 Gpts
通過 20 GSa/s 采樣率和 InfiniiScan 高級觸發查看更多信號細節
