MDO3034

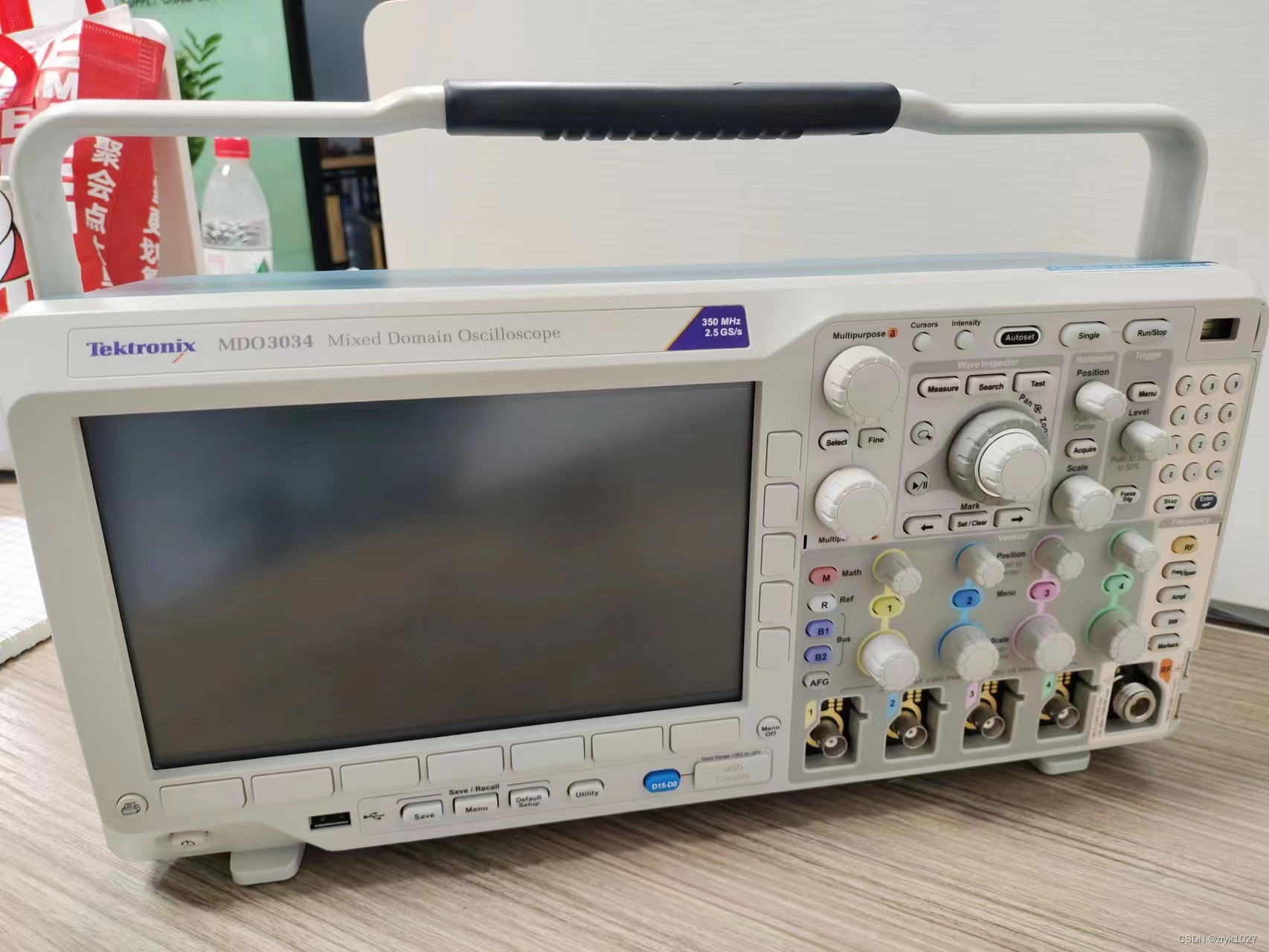

泰克/TEKTRONIX 示波器MDO3034
泰克示波器MDO3034主要指標：
混合域示波器，4個模擬通道（350MHz），1個RF通道（9kHz～350MHz），采樣率2.5GS/s，記錄長度10M點，可選配16通道邏輯分析儀、任意波函數發生器、協議分析、數字電壓表組成六合一儀器。
泰克示波器產品介紹：
泰克示波器MDO3000系列的核心是一臺世界一流的示波器，它提供全面的工具，加快調試的每個階段 - 從迅速發現和捕獲異常事件，到搜索波形記錄找到關心的事件，再到分析事件特點和器件行為。
數字熒光技術及 FastAcq? 高速波形捕獲
如果想調試設計問題，首先必須知道存在問題。每個設計工程師都要用大量的時間查找電路中的問題，如果沒有合適的調試工具，這項任務耗時長、非常麻煩。
數字熒光技術能夠快速了解器件的實際工作情況。其快速波形捕獲速率在采用 FastAcq 時超過 280,000 wfms/s，能夠以非常高的概率，迅速查看數字系統中常見的偶發問題，如欠幅脈沖、毛刺、定時問題、等等。
為進一步加強查看偶發事件的能力，可以使用輝度等級指明偶發瞬態事件相對于正常信號特點發生的頻次。FastAcq 采集模式下提供了 4 個波形調色板。
色溫調色板使用顏色等級指明發生頻率：暖色如紅色/黃色表示經常發生的事件，冷色如藍色/綠色表示很少發生的事件。
頻譜調色板使用顏色等級指明發生頻率，冷色如藍色表示經常發生的事件，暖色如紅色表示很少發生的事件。
普通調色板使用默認的通道顏色（如黃色用于通道 1）和灰度級指明發生頻率，其中經常發生的事件用亮色表示。
倒置調色板使用默認的通道顏色和灰階指明發生頻率，其中很少發生的事件用亮色表示。
這些調色板迅速突出顯示測量期間發生頻次較高的事件，或在測量偶發異常事件中突出顯示發生頻次較低的事件。
當今集成設計需要集成度與之相當?shù)氖静ㄆ?，?MDO3000 混合域示波器 (MDO) 系列。 這是一種 6 合 1 示波器之集大成者，集成了一臺頻譜分析儀、一臺任意函數發生器、一臺邏輯分析儀、一臺協議分析儀和一臺數字電壓表/計數器。 MDO3000 系列可以全面定制及全面升級， 您可以現在或在以后需要時增加儀器和性能。
泰克示波器MDO3000系列主要性能指標：
分為 2 條模擬通道和 4 條模擬通道兩種型號
1 GHz、500 MHz、350 MHz、200 MHz和100 MHz 帶寬型號
帶寬可以升級（高達1 GHz）
高達5 GS/s 的采樣率
所有通道上 10 M點的記錄長度
>280,000 wfm/s 的最大波形捕獲速率
標配無源電壓探頭，3.9 pF 電容負載，1 GHz 、500 MHz 或 250 MHz 模擬帶寬
頻譜分析儀
標配： 9 kHz – 示波器帶寬
選配： 9 kHz - 3 GHz
頻率范圍
超寬捕獲帶寬，高達 3 GHz
任意函數發生器（選配）
13 種預先定義的波形類型
50 MHz 波形生成功能
128 k 任意波形發生器記錄長度
250 MS/s 任意波形發生器采樣率
邏輯分析儀（選配）
16 條數字通道
所有通道上 10 M點記錄長度
121.2 ps 定時分辨率
協議分析儀（選配）
支持 I2C、SPI、RS-232/422/485/UART、USB 2.0、CAN、LIN、FlexRay、MIL-STD-1553 和音頻標準等串行總線
數字電壓表（產品注冊后免費提供）
4 位 AC RMS、DC 和 AC+DC RMS 電壓測量
5 位頻率測量
