FSQ8

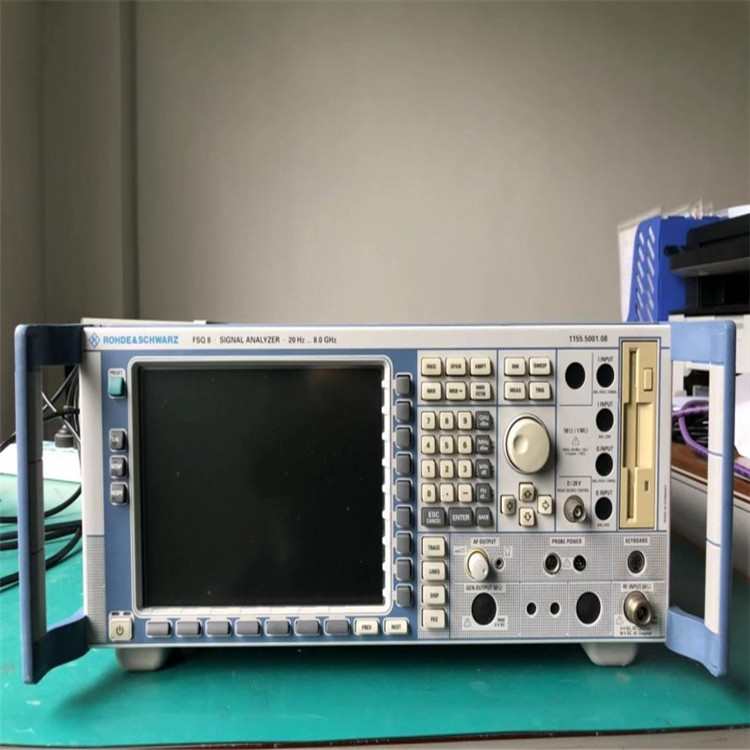

羅德施瓦茨FSQ8信號分析儀8G
羅德施瓦茨FSQ8 8G信號分析儀
頻段: 20 Hz to 8 GHz
FSQ8 精度
到3.6GHz的總電平不確定度為0.3dB 相對功率測量
到-70dB時的線形度誤差小于0.1dB
IQ Downconverter
中頻A/D轉換的精度為14bit，采樣率81.6MHz（中頻頻率為20.4MHz）
中頻A/D轉換的精度為8bit，采樣率326.4MHz（加選件FSQ-B72，中頻頻率為404MHz）
射頻解調帶寬28MHz（可擴展為120MHz）
無雜散動態范圍SFDR > 80 dB
IQ存儲器容量為2x16M采樣點，通過GIPB或LAN輸出
采樣率：連續可設置從10KHz到81.6MHz
頻率范圍：20 Hz 至 8 GHz
TOI > 20 dBm，典型值：+25 dBm
1 dB 壓縮：+13 dBm（0 dB 射頻衰減）
顯示的平均噪聲電平：–152 dBm at 2 GHz；–148 dBm 在 26 GHz（1 Hz 帶寬）
類型。77 dB ACLR 用于 3GPP，典型值。84 dB 帶噪聲校正
相位噪聲典型值：–160 dBc (1 Hz) 在 10 MHz 載波偏移
噪音校正
檢測器的完整選擇
多功能分辨率過濾器
全方位的分析功能
高動態范圍
穩定后測量頻率偏差
功率測量
具有寬動態范圍的標量網絡分析
直接頻率范圍高達 67 GHz
使用羅德與施瓦茨的外部混頻器輕松將頻率范圍擴展至 110 GHz
支持高達 1 THz 的外部混頻器
測試周期短，吞吐量高
快速時域功率測量
列表模式：?jiǎn)蝹€(gè)命令組合測量各種參數
通過 IEC/IEEE 總線在零跨度下高達 70 次測量/秒，包括跟蹤數據傳輸
859x/8566 兼容的 IEC/IEEE 總線命令集
高測量速度
羅德與施瓦茨 FSU8是一款高性能頻譜分析儀，在相位噪聲、動態范圍和測量精度方面具有出色的性能，可應對射頻分析中的任何挑戰——航空航天和或高達 8 GHz的一般微波應用。
