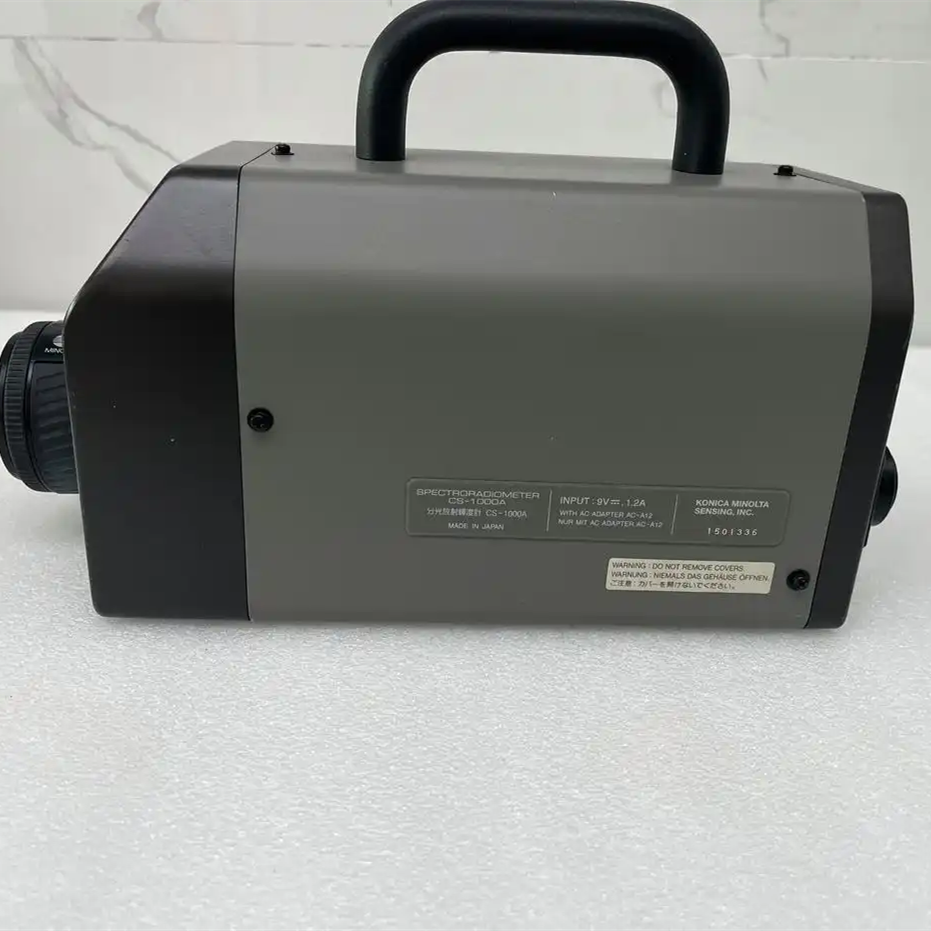

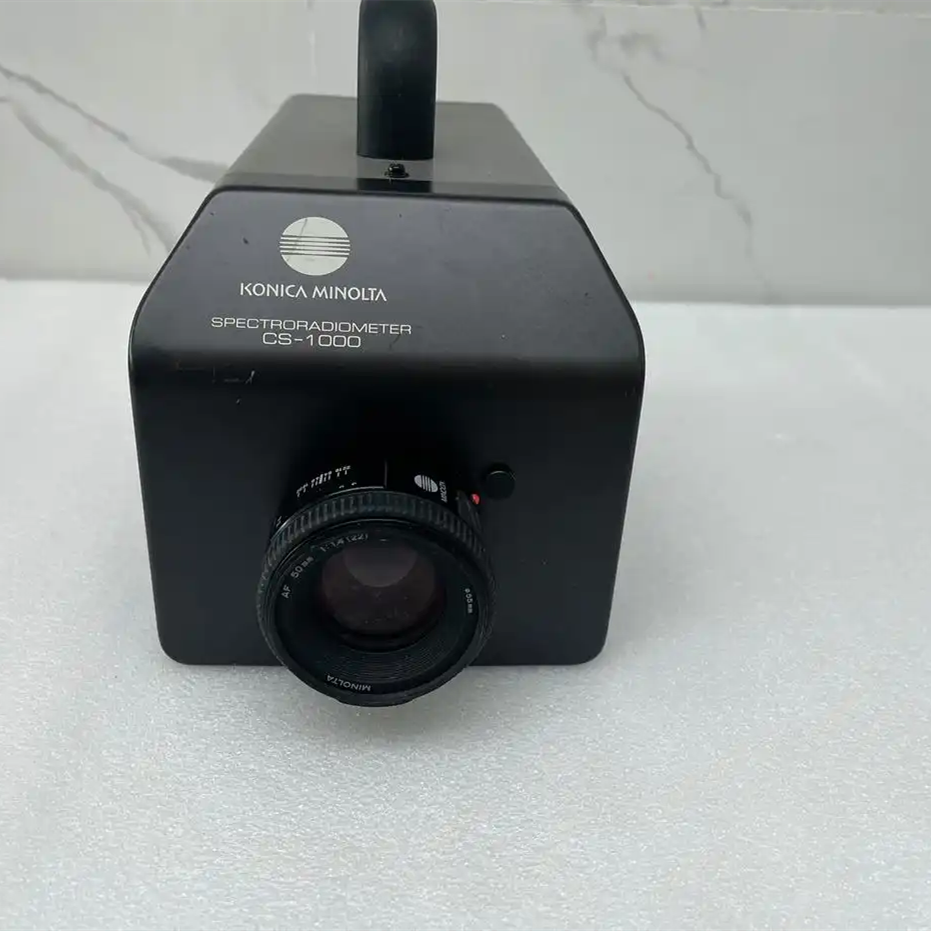

CS-1000柯尼卡美能達分光輻射輝度計
分光放射輝度儀CS-1000/CS-1000A/CS-1000S/CS-1000T的主要應用
。測量CRT-LCD、有機EL等顯示設備的分光數據、輝度、色度、相關色溫。
。測量燈等照明光源的分光數據、輝度、色度、相關色溫。
。本機作為各種輝度、色度測量器的標準儀器
?？赏ㄟ^(guò)非接觸方式測量物體的色彩
分光放射輝度儀CS-1000A/CS-1000S/CS-1000T的
產品概況
。在肉眼可見光380～780nm范圍內，測量每1nm間距的物理能量(值)。另外，可通過該數值***地計算出輝度、色度、色溫、主波長等數值。
?？赏ㄟ^(guò)本體和單體操作。自由便攜式的結構設計，可方便靈活地放到測量物體處實施測量。
。安裝了可在Windows上使用的數據管理軟件。
。可通過電腦簡單地進行本體的控制和測量結果的顯示、演算、保存等操作。
。另外，也可以測量物體的顏色。
分光放射輝度儀CS-1000A/CS-1000S/CS-1000T的
主要用途
柯尼卡美能達培育的色彩測量技術擁有優秀的性能，可獲得值精度和重復測量精度下的測量結果。
嚴格的質量跟蹤體系確?？煽康馁|(zhì)量標準。
。重復性/輝度：0.1％+1digt、色度：可進行0.0002的測量。
。通過多色儀的使用，可快速測量。測量速度接近即時速度?！?
。即使是低輝度的測量也可達到***長39秒的快速測量。※2
。可減少偏振光誤差。對LCD等測量物能實現***的測量。
?？蓪?duì)顯示器設備進行同期測量。
。測量精度從0.5cd/m2始，確保精度可靠。
。通過電子冷卻型傳感器的使用，可以提高S/N比，完成低輝度的測量。
。通過使用孔徑鏡，可以避免取景器內的指示和測量領域之間出現偏差。
技術指示：
標準模型分光放射輝度儀 CS-1000A
測量口徑 1.15mm～(使用微距鏡頭時),7.9mm～(使用標準鏡頭時)1°
測量距離 94mm～(使用微距鏡頭時),362mm～(使用標準鏡頭時),(自鏡頭端口的距離)
CS-1000A用途:對中型、大型顯示器等一般大小的面積實施測量,LCD、CRT、EL等顯示器,燈等照明光源。
小型規定口徑模型機|分光放射輝度儀 CS-1000S
測量口徑 0.45mm(焦距3×),1.10mm(焦距1×)
測量距離 25mm(焦距3×),40mm(焦距1×),(自鏡頭端口的距離)
分光放射輝度儀 CS-1000S的用途:對LED等用品上的微小部位進行測量。汽車音響,汽車儀表盤等。
小測量角度模型機|分光放射輝度儀 CS-1000T
測量口徑 1.2mm～0.14°(在***測量距離254mm下)(根據測量距離可改變測量角度)
測量距離 254mm～(自鏡頭端口的距離)
用途:對距離較遠的小型物體實施測量。小型LCD面板,小型反射LCD面板(也可測量低輝度范圍內的物體)等
分光放射輝度儀CS-1000A/CS-1000S/CS-1000T的技術參數:
規格CS-1,000ACS-1000SCS-1000T
測量波長范圍380-780nm
光譜波長寬度5nm(一半寬度)
波長分解能量0.9nm/pixel
顯示波長間隔1nm
波長精度±0.3nm(重心波長Hg燈)
測量角度1°(標準鏡頭、微距鏡頭)---(標準鏡頭：1°)0.14°＊1(標準鏡頭：1°)
表示Lvxy、DLvxy、Lvu’v’、DLvu’v’、LvTDuv(T:相關色溫)、Le(可在2度/10度視野之間轉換)
內存測定值有30個通道、標準值有20個頻道
***測量距離＊2362mm(標準鏡頭)
94mm(微距鏡頭)25mm＊1
(標準鏡頭：362mm)254mm
(標準鏡頭：362mm)
***小測量口徑7.9mm(標準鏡頭)
1.15mm(微距鏡頭)0.45mm
(標準鏡頭：7.9mm)1.2mm
(標準鏡頭：7.9mm)
輝度表***圍0.01-80000cd/m?(測色用標準光源A)
準確率
(A光源、Nomal、Mode)輝度:±2%±1digit
色度： ×：±0.0015
y:±0.001
(標準鏡頭、微距鏡頭)輝度:±2.5%±1digit
色度： ×：±0.002
y:±0.0015
(小測量口徑鏡頭)輝度:±2.5%±1digit
色度： ×：±0.002
y:±0.0015
(小測量角度鏡頭)
輝度范圍
標準鏡頭：1-8000cd/m? 小測量口徑鏡頭：10-80000cd/m?
微距鏡頭：10-80000cd/m?小測量角度鏡頭：10-80000cd/m?
重復性(σ)Nomal Mode
輝度：0.1％＋1digit
色度:0.0002輝度范圍
標準鏡頭：1-8000cd/m?
微距鏡頭：10-80000cd/m?
小測量口徑鏡頭：10-80000cd/m?
小測量角度鏡頭：10-80000cd/m?
Fast Mode
輝度：0.1%±1digit
色度:0.0004
Nomal Mode
輝度：0.1%±1digit
色度:0.0003輝度范圍
標準鏡頭:0.5-1cd/m?
微距鏡頭：5-10cd/m?
小測量口徑鏡頭：5-10cd/m?
小測量角度鏡頭：5-10cd/m?
Fast Mode
輝度：0.1%±1digit
色度:0.0006
偏振光誤差5%以下(400-780nm)
積分時間＊3Fast：40msec-15sec Nomal：40msec-60sec
電源***AC適配器(100V～、50/60Hz)
使用環境使用溫濕度：5～35℃、相對濕度80%以上 不可結露
保管溫濕度范圍0～45℃ 相對濕度80%以上、不可結露

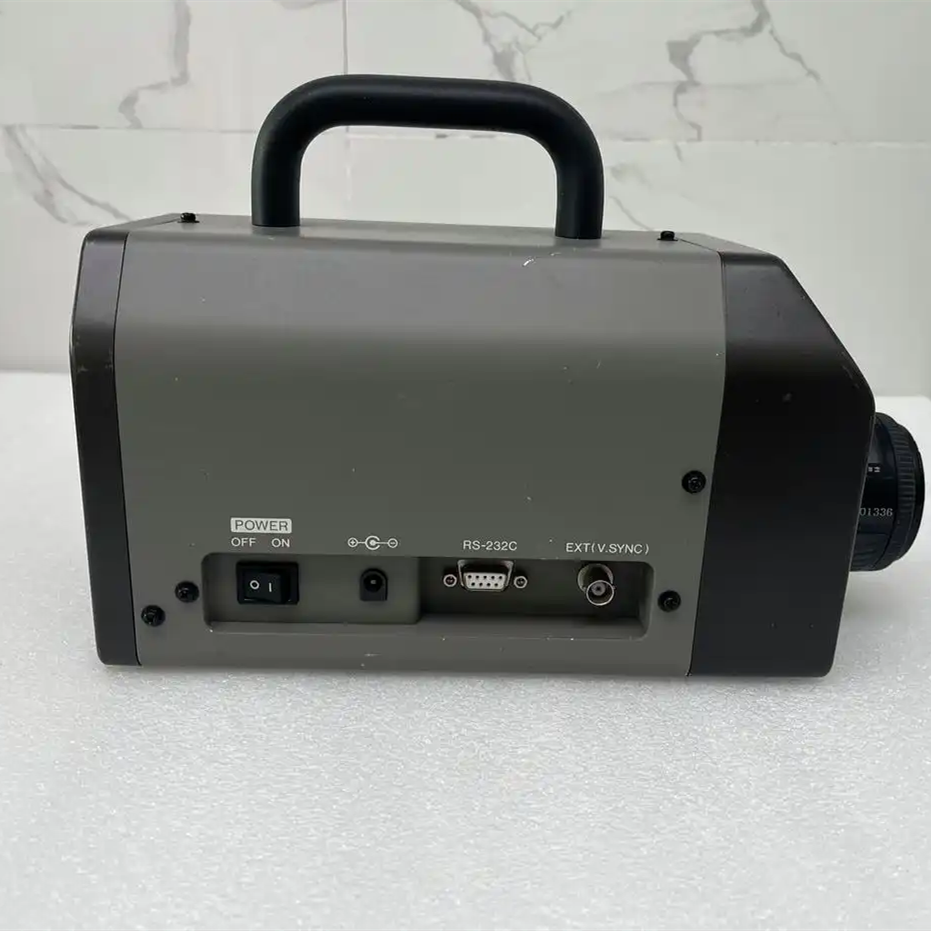

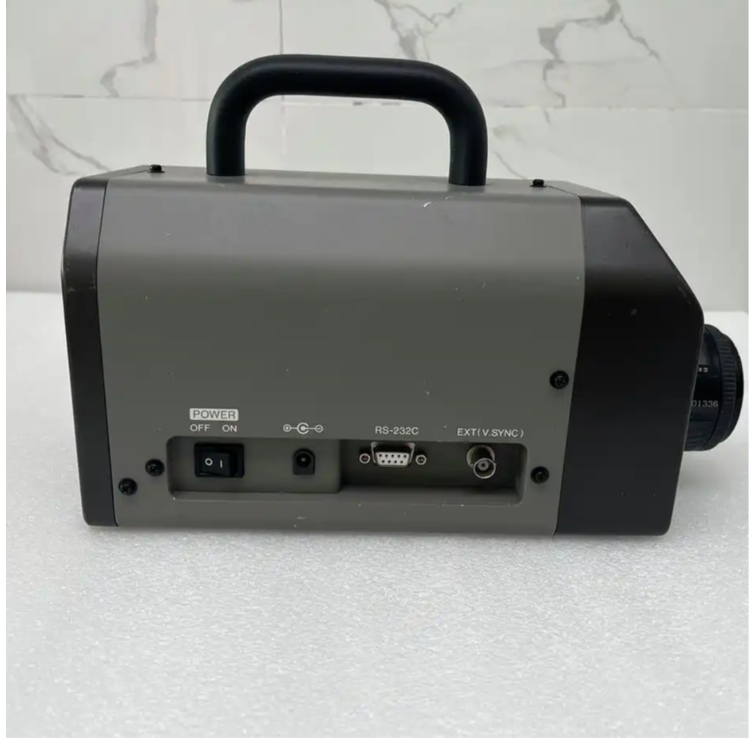

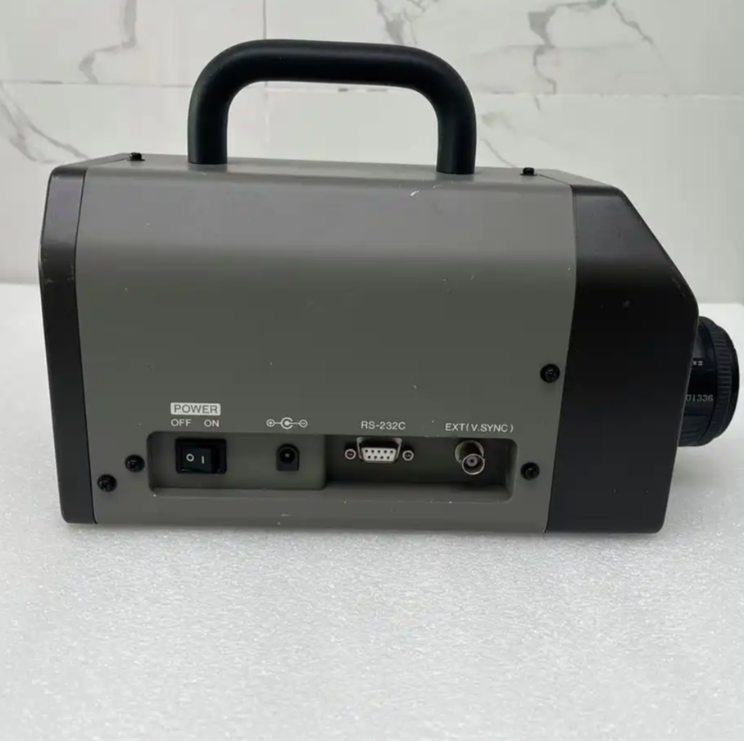

接口RS-232C
尺寸146×148×256mm(本體)
重量4.9kg(含標準鏡頭)5.8kg(含小測量口徑鏡頭)5.9kg(含小測量角度鏡頭)
標準鏡頭
微距鏡頭標準鏡頭
小測量口徑鏡頭標準鏡頭
小測量角度鏡頭
數據管理軟件CS-S1w、目鏡ND濾波器CS-A1、AC適配器AC-A12、RS-232C電纜IF-A12(DOC/V用9針2m)、校正證明書
另售配件三角架CS-A3、***工作臺CS-A4、白色校正板CS-A5、ND濾波器CS-A6(10%)/微距鏡頭用、ND過濾器CS-A7(1%)/微距鏡頭用、RS-232C電纜IF-A13?15(DOC/V用5m、IBMPS/2用9針2m/5m)、硬盒CS-A2(無法放置小測量口徑鏡頭、小測量角度鏡頭)
＊1 在***村里距離下
＊2 自鏡頭端口的距離
＊3 測量數據是積分時間的2倍＋大約3秒
