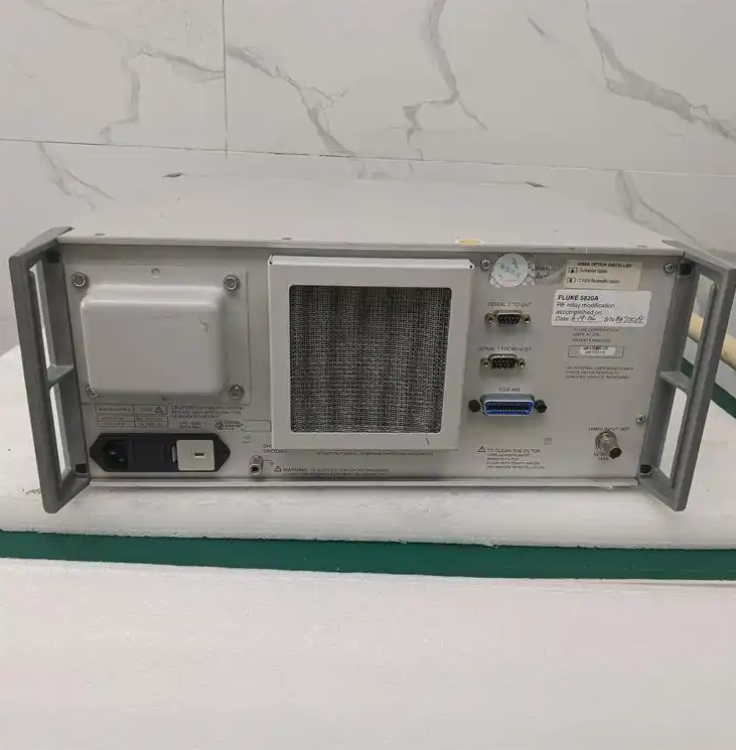

福祿克5820A 示波器校準儀 FLUKE5820A

FLUKE 5820A示波器校準儀是600 MHz及以上帶寬的示波器***校準方案，在許多校準和服務應用中，往往能地和工作相匹配。這樣，用戶就可以購買自己所需要的功能，而不必為不需要的功能支付費用。如果您的大量工作負荷是檢定示波器（不論是在實驗室還是在現場），5820A示波器校準器是很理想的。5820A的設計目標是校準絕大多數正在使用的或者現在正在購買的數字式和模擬式的示波器。

FLUKE 5820A示波器校準儀是緊湊、便攜而堅固的儀器。在工作臺上使用時，它占的臺面面積很小。便于攜帶，方便現場使用。不需要額外的附件，如脈沖頭等。

技術指標

通用規范

預熱時間 上次預熱時間的兩倍，** 30 分鐘

穩定時間 所有功能和量程均為 5 秒或更快

標準接口 IEEE-488 (GPIB)，RS-232

溫度性能 操作： 0 °C 至 50 °C校準 (tcal)： 15 °C 至 35 °C儲存： - 20 °C 至 70 °C

電磁兼容性 本儀器設計用于電磁環境得到嚴格控制的標準實驗室環境。如果在電磁場 > 1 V/m 的區域使用，可能會導致輸出錯誤。

溫度系數 對于超出校準溫度 ± 5 °C 的溫度環境下的溫度系數：增加 0.1 x 1 - 年技術指標/°C。

相對濕度 操作： 30 °C 以下時 <80%，30 °C 至 40 °C 時 <70%，40 °C 至 50 °C 時 <40%儲存： <95%，非凝結

海拔高度 不操作： ** 12,200m (40,000 ft)操作： ** 3,050m (10,000 ft)

安全性 符合 IEC 1010-1 (1992-1)、ANSI/ISA-S82.01-1994、CAN/CSA-C22.2 No. 1010, 1-92

要求

模擬低端隔離電壓 20V

EMC 符合 EN 61326-1

電源 供電電壓（可選）：100 V、120 V、220 V 和 240 V 供電電源頻率：47 Hz 至 63 Hz 供電電壓偏差：大約為供電電壓設置值的 ± 10%

電力消耗 250 VA

尺寸 高： 17.8 cm (7 in)，標準機架伸展，加底部 1.5 cm (0.6 in) 伸展寬： 43.2 cm (17 in)，標準機架寬度厚： 全厚 47.3 cm (18.6 in)

重量 20 kg（44 磅）

作用：

FLUKE 5820A示波器校準儀對于自動化的應用來說，5通道選件使用戶能夠利用觸發功能同時校準4個示波器通道，而無須更換電纜。這樣，您就能夠進行快速的、無須人工介入的自動化校準，歸檔校準的步驟和校準的結果。騰出操作人員的時間去進行其它的工作――大大提高工作效率。而且其外部觸發能力還使您能夠同時捕捉到難于觀測的信號，如快速沿等。

FLUKE 5820A示波器校準儀可校準帶寬達2.1 GHz的示波器，標準的5820A是針對校準帶寬達600 MHz的示波器而設計的。利用其帶寬擴展選件，可以進一步擴展功能――可以校準帶寬達2.1 GHz的示波器。可以在新的5820A校準器中安裝選件，也可以隨后需要時再加裝。無論采取哪種方式，都是購買了今天所需要的功能，同時又具有為將來需要而進行擴展的靈活性。

FLUKE 5820A示波器校準儀還包括一個輔助饋通通道，可以與高達2.4 GHz外部發生器一起工作。另外還有一個外部頻率參考輸入，通過將5820A鎖定至外部10 MHz的參考，可以增強其頻率精度。 FLUKE 5820A示波器校準儀提供完全校準600MHz帶寬的任何示波器的性能所需要的各種功能，可以檢驗幅度、時間和帶寬。利用選件，可以將5820A校準器的校準能力擴展至帶寬達2.1 GHz的示波器。
