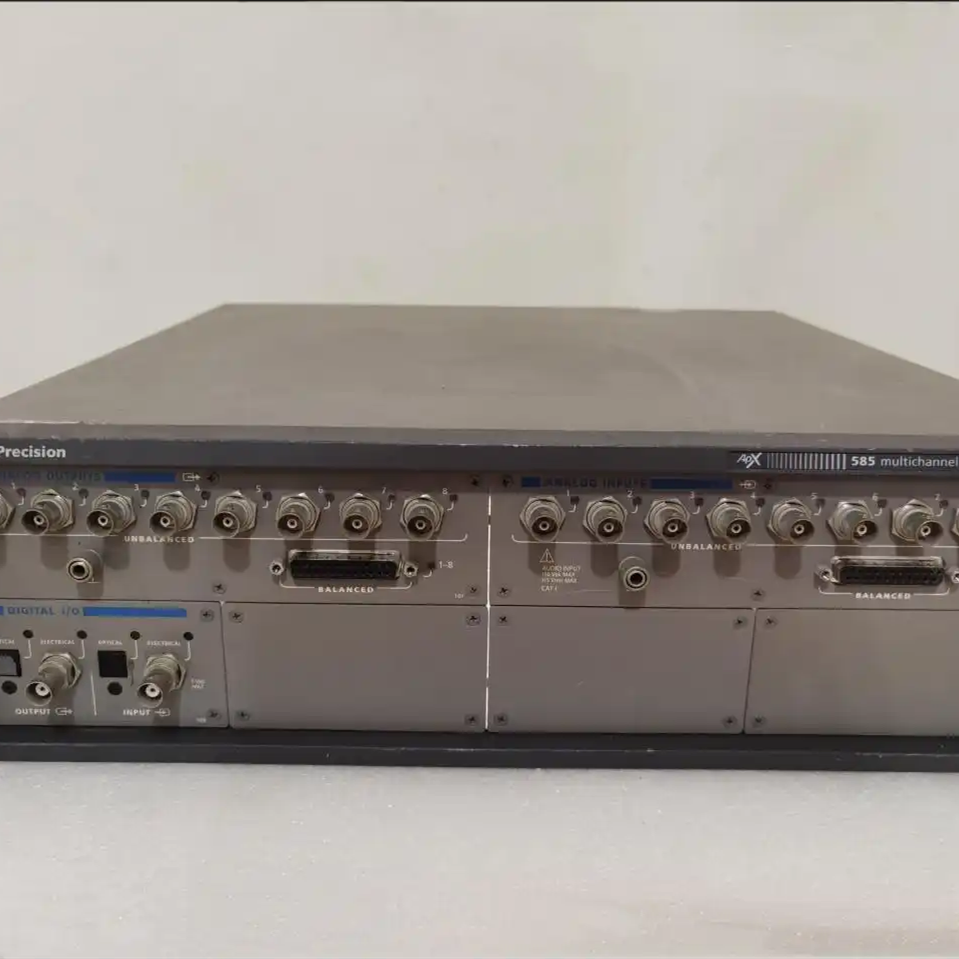

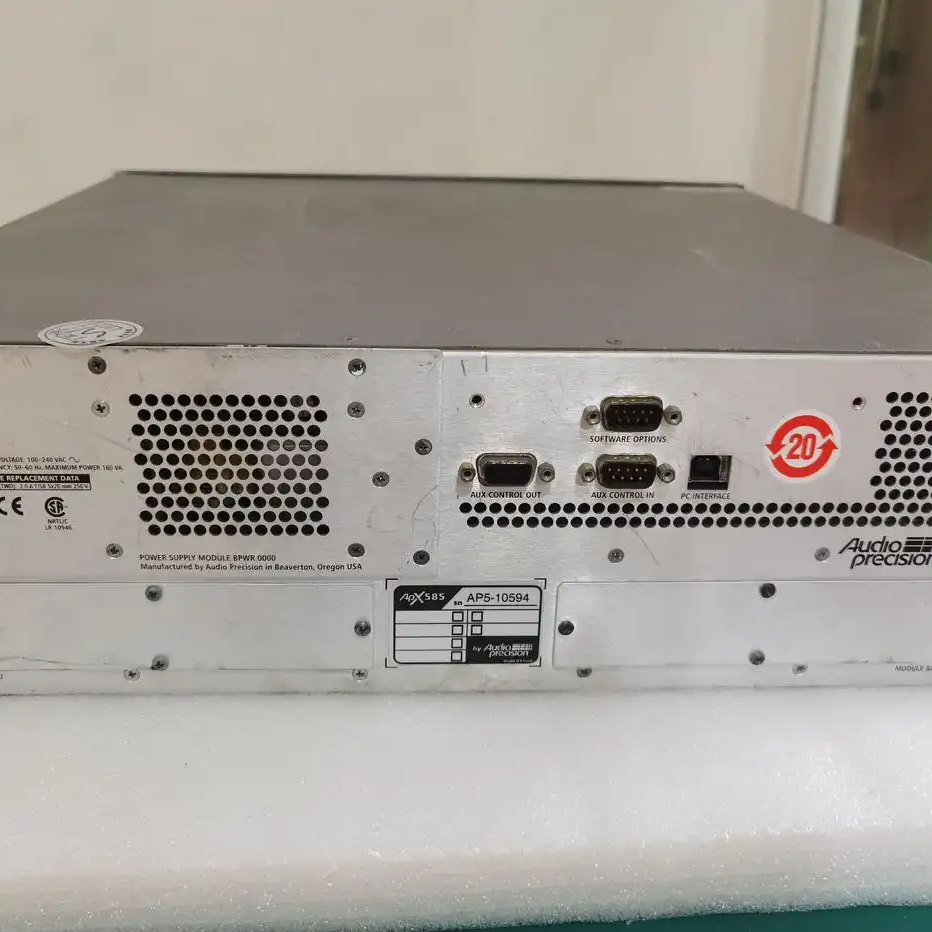

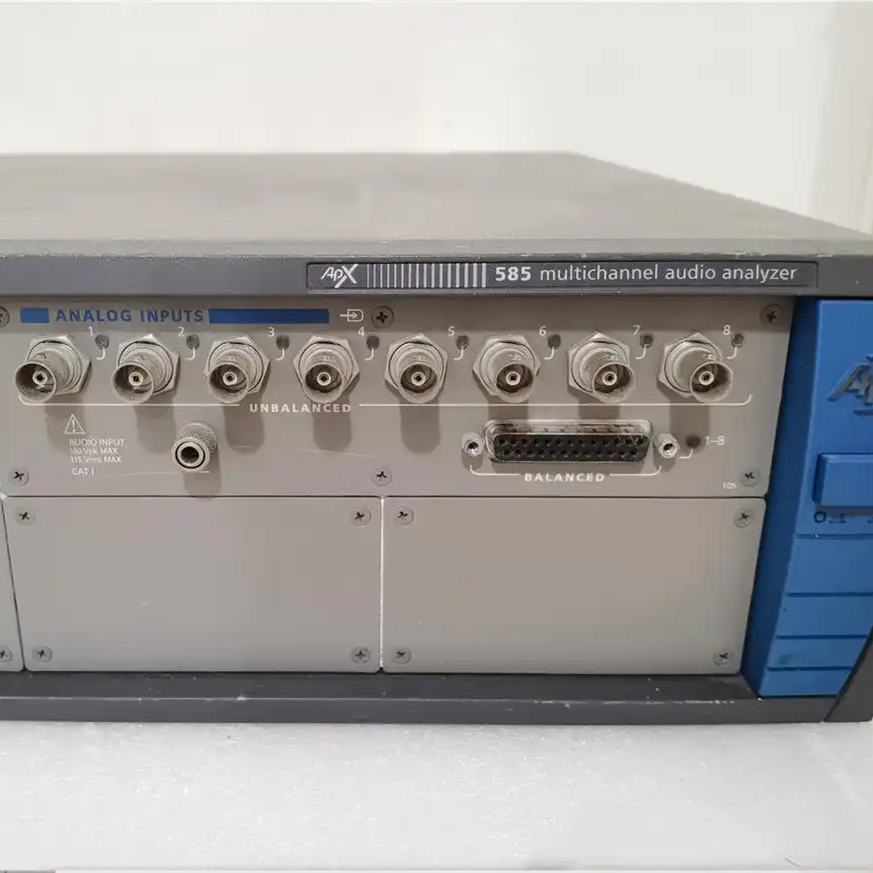

APX585音頻分析儀 APX585B
APx585 是一臺真正的多通道音頻分析儀,它的八個的模擬輸出和輸入通道可以同時測試多通道的音頻設備. 一臺多通道分析儀不但可以令測試更快速,而且可以展現靠開關來擴展通道的二通道分析儀可能會漏過的綜合的性能指標,比如在滿功率或相位和串音測試時的交叉output sag. 如具備HDMI接口選件,是測量家庭影院接收機之類的消費類音響設備的理想工具.
關鍵特點
多通道模擬電路配置方案
APx582: 8通道輸入/2通道輸出
APx585: 8通道輸入/8通道輸出
APx586: 16通道輸入/8通道輸出
AES/SPDIF 數字輸入/輸出接口
典型的THD+N < -107 dB
直觀強大的用戶接口界面,實現一鍵測試
強大的自動化與測試報告產生功能
支持所有的APx數字IO選件
真正的多通道音頻分析
系統性能:
分析儀性能指標:
殘留THD+N(20 kHz BW):
-103 dB+1.4 uV
典型值<-107 dB(1 kHz, 2.5 V)
典型值<-108 dB(1 kHz, 2.5 V)(APx582) 額定輸入電壓:
160 Vpk, 115 Vrms(Bal/Unbal)
110 Vrms Unbal(APx582)
信號發生器性能指標
分析帶寬:
1-8通道模擬輸入: 90 kHz
9-16通道模擬輸入: 45 kHz
正弦信號頻率范圍: 5 Hz-80.1 kHz IMD測量功能: SMPTE,MOD,DFD
頻率精度: 3 ppm 幅度精度(1kHz):
IMD測試信號: SMPTE,MOD,DFD 幅度平坦度(20-20k)
輸出幅度(平衡接口): 14.4 Vrms, 21.22(APx582) +/- 0.008 dB
幅度精度: +/- 0.05 dB 殘留輸入噪聲: 1.3 uV
平坦度(20-20kHz): +/- 0.008 dB 獨立諧波失真分析: d2-d10
模擬輸出配置方式: Bal, Unbal FFT長度: 1248K點
數字輸出采樣率: 22k-192kHz DC電壓測量: Yes
Dolby/DTS信號發生: Yes
APx586 為16通道時實模擬輸入通道增加了一個一秒輸入模塊, 這個功能適合于高速,高通道數測試比如汽車音響和調音臺等.
APx582 具有八通道模擬輸入,和二通道模擬輸出,包括DIM/TIM失真測試信號和各種可選輸出阻抗:
20, 50, 75, 100, and 600 Ω.
自動化和報告生成功能
重復的測試和產線測試很容易用內置的測試系列做自動化程序,并保存成一個可用于任何APX系列儀器的工程文檔, API包括用于VB.NET, C#.NET, MATLAB and LabVIEW的文件,利用帶有Microsoft Word
功能的強大的報告生產功能,可以讓您自由的定義報告格式和增加圖形,表格,公司和產品圖標等.
數字I/O選件:
串行數字: 增加 I2S, TDM, DSP 串行數字信號接口
Bluetooth?: 增加 Bluetooth radio for Bluetooth audio test
HDMI+ARC*: 增加 HDMI source, sink, monitor, aux and ARC I/O
PDM: 增加 MEMS 麥克風數字接口
ASIO**: ASIO軟件接口**
注: *不適用于APx586 **在所有585系列里是標配
APx500 的優點
APx585B 將 AudioPrecision 一貫承諾的的快速精準的性能與獲獎用戶界面完美結合在一起, APx 的友好的用戶創新包括： 各種接口選件，一鍵式測試功能，免寫代碼自動化功能， 精致的報告生成引擎和一個工程文件里可有多個信號路徑。
一臺真正的多通道音頻分析儀
APx585B 是一臺真正的多通道音頻分析儀，它的八個的模擬輸出和輸入通道可以同時測試多通道的音頻設備。 一臺多通道分析儀不但可以令測試更快速，而且可以避免靠開關來擴展通道的兩通道分析儀可能會漏掉的綜合性能指標，比如在滿功率或相位和串音測試時通道間的輸出暫降。 如具備HDMI接口選件，這則是測試家庭影院接收機之類的消費音響設備的理想工具。
