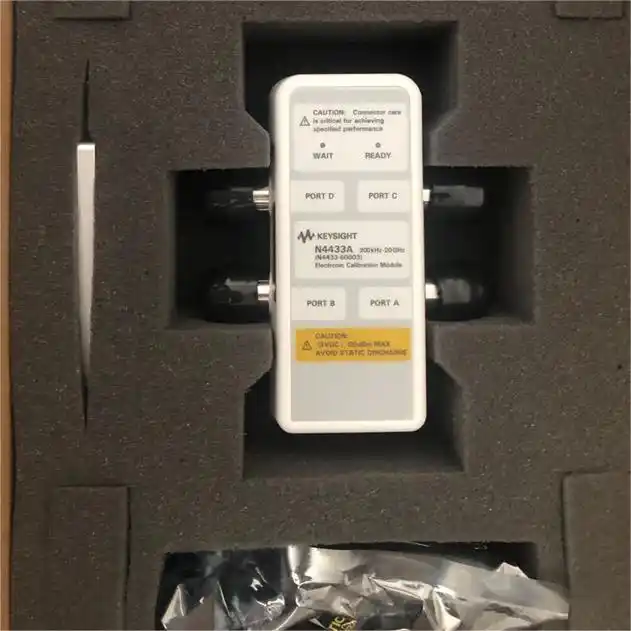

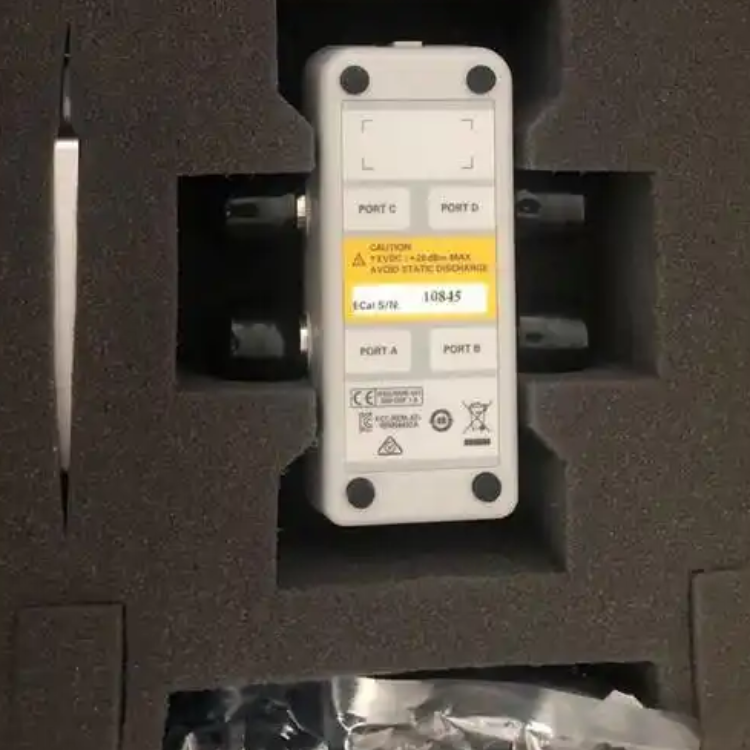

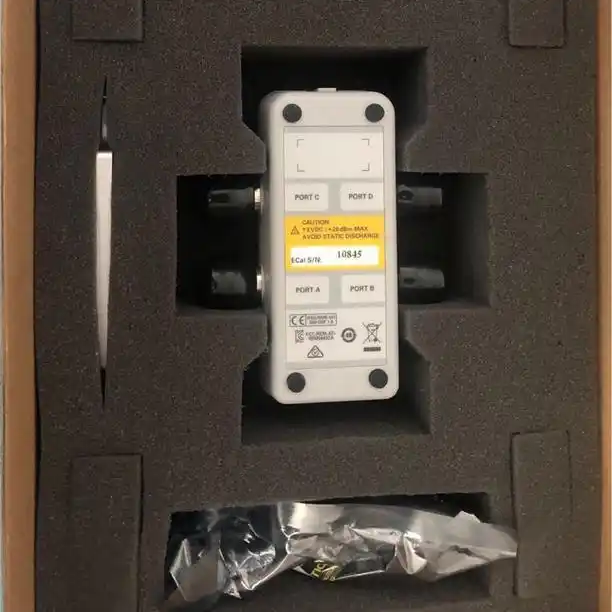

是德N4433A電子校準件（ECal）20 GHz 4端口

KEYSIGHT是德N4433A微波電子校準 (ECal) 模塊模塊使矢量網絡分析儀的校準快速、簡單、準確。這些特性使鍵視ECal模塊成為校準鍵視矢量網絡分析器的理想解決方案，如PNA、ENA、PXI VNA、FieldFox和USB VNA。

是德N4433A電子校準件頻率范圍：300 kHz 至 20 GHz，N4433A USB 接口可直接控制 PNA 和 ENA 系列網絡分析儀，4 端口校準。

。高效的單一校準標準

。精密，準確的傳輸標準

。多達36個端口解決方案可供選擇

。頻率覆蓋范圍低至直流

。受信賴的是德矢量網絡分析儀支持

。使用用戶特性的自定義ECal模塊

高效的單一校準標準

傳統的機械校準套件要求用戶多次連接到測試端口，以進行一次校準。這增加了校準過程中的用戶交互，并且容易出現錯誤。一個完整的校準可以通過一個單一的連接到ECal模塊和最小的操作員交互來完成。通過減少校準所需的連接數，您可以：

。更快地校準，從而節省時間并更快地進行測量

。減少操作員出錯的機會，提高校準的可重復性

。減少連接器磨損，降低測試端口連接器和校準標準的維修成本

精度、準確的傳輸標準

是德N4433A電子校準件ECal模塊是能夠?qū)⒐S校準精度轉移到矢量網絡分析儀的傳輸標準。ECal的精度受到原始校準的測量精度和用于測量ECal模塊內的阻抗標準的測試設置的限制。除此之外，連接器的重復性是很重要的，這是由于良好的注意，適當?shù)倪B接和扭曲技術的質量校準。

這些模塊的特征是使用一種精密校準技術（其精度與TRL相似，從而限制了不確定度誤差的數量），該技術可通過國家計量研究所(www。keysight.com/find/NMI)是CIPM互承認協議的簽署人。每個模塊唯一的s參數數據存儲在模塊的存儲器中。在校準過程中，ECal使用這些數據來計算向量網絡分析儀的誤差項。在可插入或不可插入設備上的所有測量值都可追溯到NMI。為了更精確和更高的精度測量，考慮N443xD系列和N469xD系列電卡模塊。
