橫河WT1800E高性能功率分析儀WT1806E

橫河WT1806E功率分析儀標配1MHz、 300kHz的模擬濾波器和可以在100Hz～100kHz之間設置的數字濾波器(步進100Hz)。

橫河WT1800E高性能功率分析儀特點

寬帶寬：5MHz，-3dB典型值

標配充放電積分和買賣電積分功能

輔助輸入功能（選件）可以同步測量2路信號，如風速、光照強度等峰值因數測量達300

電機評價功能（選件）支持電角度和正反轉速測量，同時可以測量電機功率和效率

U盤實時保存測量數據

20通道D/A輸出（選件）

內置打印機（選件）

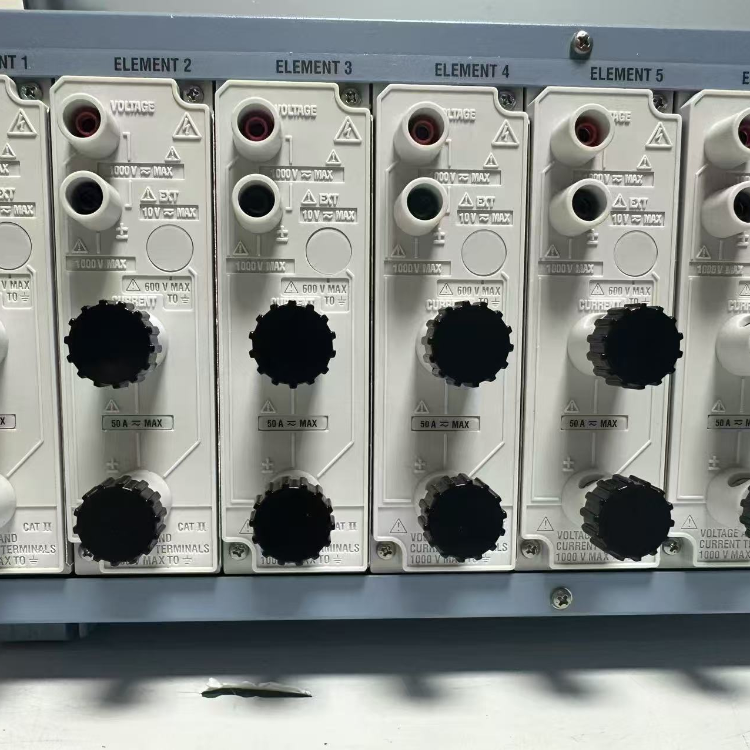

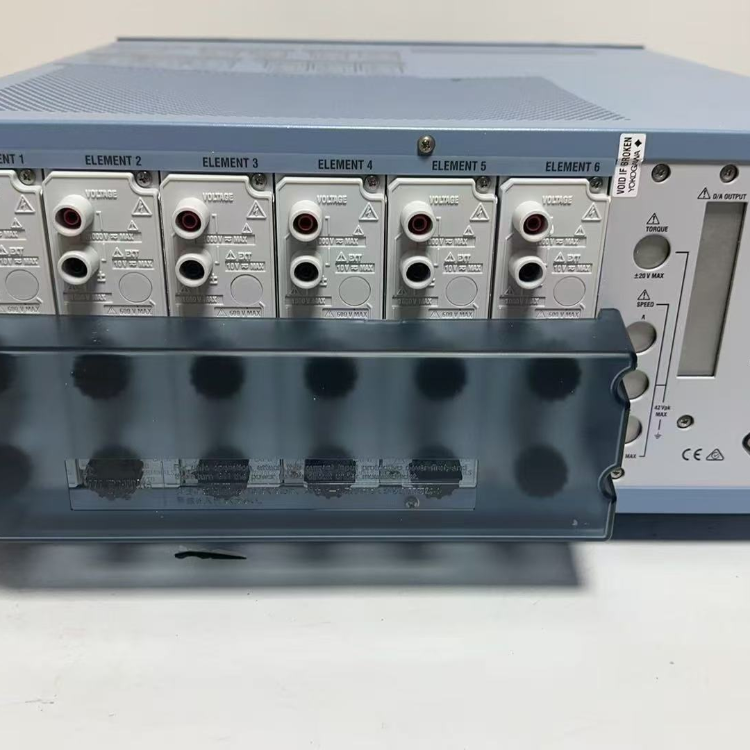

多達6個輸入單元（測量2組三相功率），便捷測量輸入/輸出的轉換效率

高速A/D轉換：2MS/s、16bits

雙路諧波分析（選件）支持2種不同基波頻率信號同時進行諧波分析

zui大諧波分析次數達500，基波頻率范圍達0.5Hz ~ 2.6kHz

WT1800E的優勢

諧波和雙諧波測量

 可以同時測量失真因數(如THD)、 基波和諧波成分。 即使在50ms的數據更新率下， 也可以測量高達500次的諧波。 用戶還可以同時測量兩個不同源的諧波。

 電池充電和放電測量

 通過積分測量， 可以對電池的充電和放電進行。 以2MS/s的高速采樣率捕捉瞬時正值和負值。

 線路濾波器可濾掉高頻成分

 在變頻器波形的功率評價中， 測量值會受到高頻成分的影響。 通過數字濾波器功能， 可以去除疊加在信號上的不必要的高頻分。 每個輸入單元都可以單獨設置濾波器。

寬帶寬和高速采樣

WT1800E提供16位的高分辨率和2MHz采樣，確保能以更高的精度測量更快的信號。

 電機評價: 電角度/旋轉方向測量

可以通過轉速傳感器或扭矩傳感器的模擬/脈沖輸入來測量電機的轉速、 扭矩和輸出(機械功率)
