MSO5104B

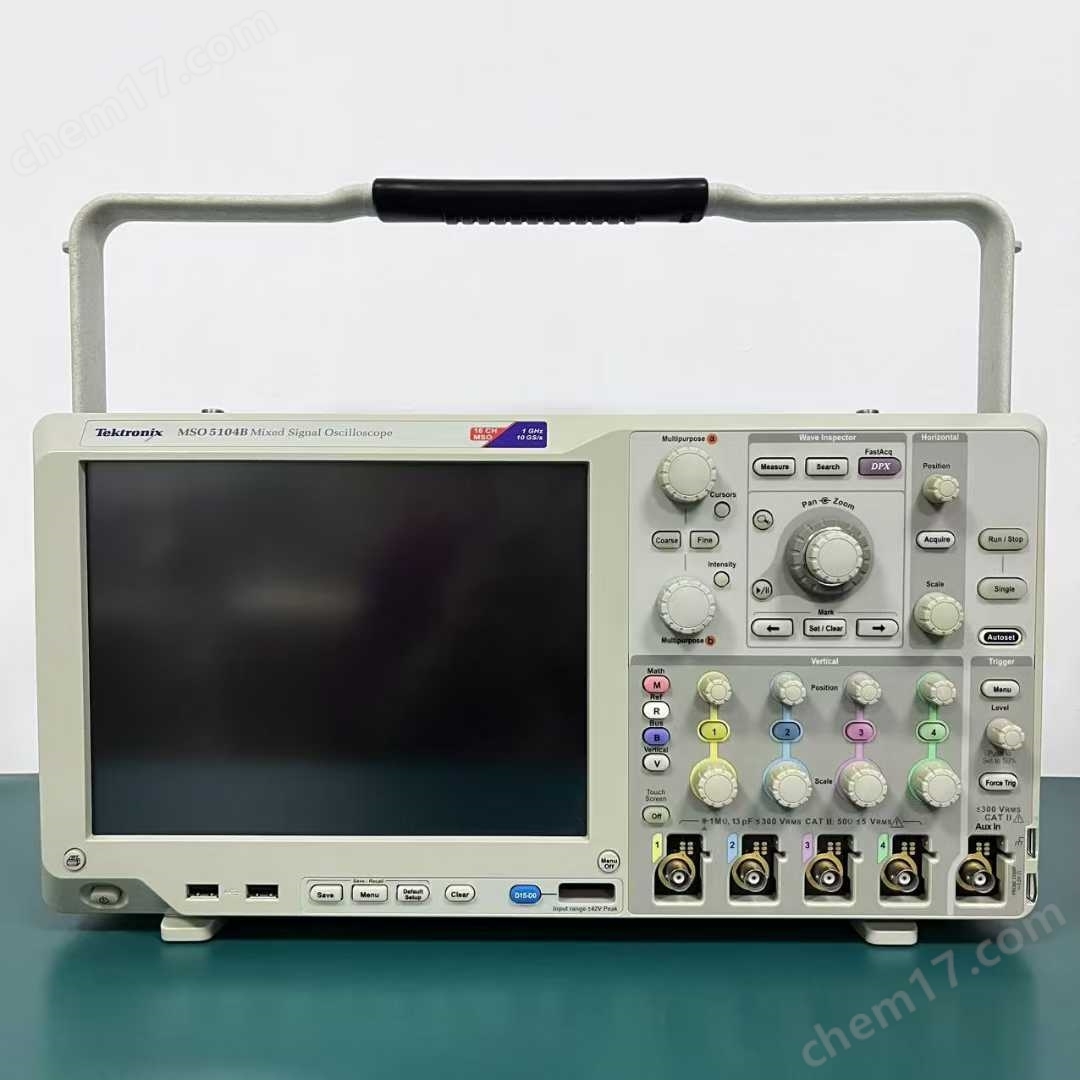

泰克/TEKTRONIX MSO5104B混合信號示波器
泰克混合信號示波器，4個模擬通道+16個數字通道，1GHz，采樣率5GS/s（1個通道或2個通道時采樣率10GS/s），等效采樣率400GS/s，最大記錄長度25M（1個通道或2個通道時50M），10.4英寸XGA觸摸彩色顯示器，Wave Inspector?控制功能。
MSO5104 是 Tektronix 的 1 GHz、4 通道數字示波器。隨時間測量電子電路
或組件中的電壓或電流信號，以顯示幅度、頻率和上升時間等。應用包括故
障排除、生產測試和設計。
附加的功能：
帶寬：1 GHz
通道：4 個模擬和 16 個數字
采樣率：10 GS/s
記錄長度：25 Mpts
多達 250 兆點的記錄長度，多視圖縮放
>250,000 wfms/s 使用 FastAcq 的波形捕獲率
FastFrame 分段內存采集模式，每秒捕獲率 >310,000 幀
具有小于 4 pF 電容的標準無源電壓探頭
負載和 500 MHz 或 1 GHz 模擬帶寬
用戶可選擇的帶寬限制濾波器，以獲得更好的低頻測量精度
高級觸發器套件
Wave Inspector? 控件提供波形數據的輕松導航和自動搜索
MyScope? 自定義控制窗口和鼠標右鍵菜單可實現卓越的效率
53 用于簡化波形分析的自動測量、波形直方圖和 FFT 分析
TekVPI? 探頭接口支持用于自動縮放和單位的有源、差分和電流探頭
帶觸摸屏的 10.4 英寸（264 毫米）明亮 XGA 顯示屏
占地面積小，重量輕——僅 8.12 英寸（206 毫米）深，不到 15 磅（6.7
千克）
前面板上有兩個 USB 主機端口，后面板上有四個，用于快速輕松地存儲、打
印和連接 USB 外圍設備
后面板上的 USB 設備端口，可通過適配器輕松連接到 PC 或 GPIB 控件
用于網絡連接的集成 10/100/1000BASE-T 以太網端口和視頻輸出端口，可將
示波器顯示輸出到監視器或投影儀
Microsoft? Windows 7 64 位操作系統，便于連接和集成到您的環境中
符合 LXI C 類標準
