是德B1506A  Keysight  B1506A 功率器件分析儀

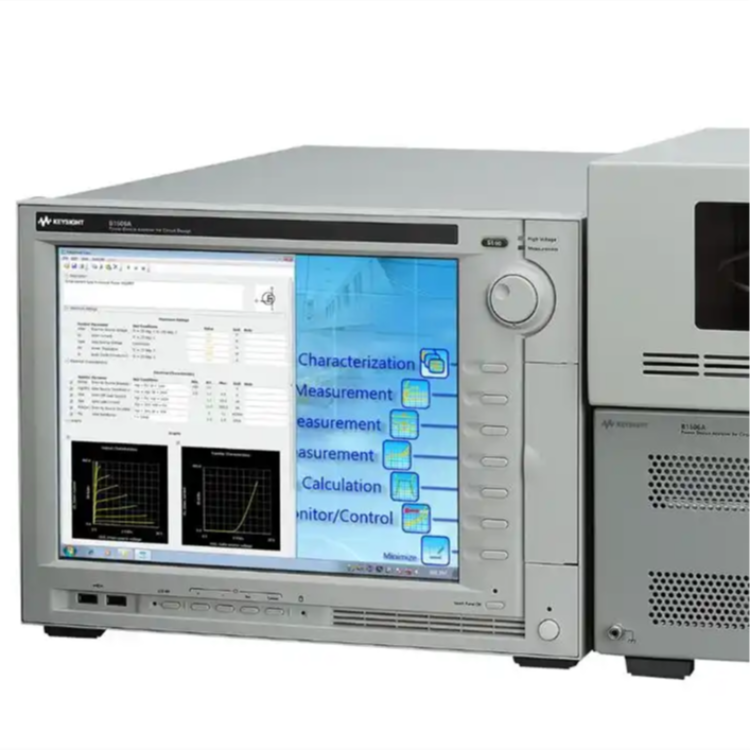

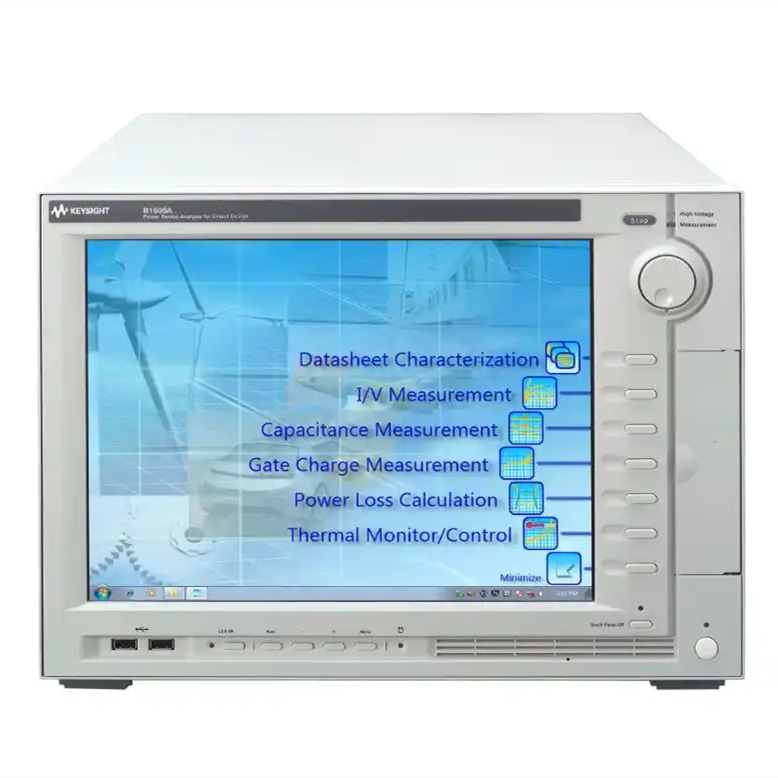

是德B1506A功率器件分析儀可以提供完整的電路設計解決方案，幫助功率電路設計人員選擇適合的功率器件，充分發揮功率電子產品的作用。B1506A能夠在寬泛的工作條件下測試所有相關器件參數，包括擊穿電壓、導通電阻以及三端子 FET 電容、柵極電荷和功耗等 IV 參數。

KEYSIGHT B1506A具有全面的功能，包括寬泛的電壓和電流 (3 kV 和 1500 A) 與溫度量程 (-50°C至+250°C)、快速脈沖生成功能以及低于毫微安的電流測量功能，能夠幫助設計人員確定實際電路工作狀態下的不合格器件; 獨特的軟件界面能夠呈現熟悉的器件技術資料制式，用戶無需正式培訓即可輕松表征器件; 測試夾具中集成的切換電路支持全自動測試，能夠自動完成高壓和大電流測試以及 IV 和 CV 測量切換。此外，B1506A 配有獨特的插入式器件測試夾具插座適配器，可以避免電纜連接和其他人為錯誤。借助集成高低溫沖擊試驗箱 (Thermostream)控制或加導熱板，B1506A 還可以實現全自動熱表征。被測器件 (DUT) 十分接近 B1506A 的測量資源，因此電纜無需延長至溫度箱，可以避免電纜延長導致嚴重寄生。鑒于此，B1506A 能夠在高溫和低溫條件下精確測量高達 1500 A 的無振蕩超大電流。

B1506A特性

— 測量所有 IV 參數 (Ron、BV、泄漏、Vth、Vsat 等)

— 測量高電壓偏置條件下的晶體管輸入、輸出和反向轉移電容 (Ciss、Coss、Crss、Cies、Coes、Cres、Rg)

— 柵極電荷 (Qg) 曲線測量

— 功率損耗 (傳導、驅動和切換) 測試

— 易于使用且支持全自動測量

— 技術資料表征模式支持用戶快速且輕松地評測技術資料參數

— 廣泛的工作 I/V (1500 A，3 kV) 和熱測試范圍 (-50°C至 +250°C)

— 示波器視圖提供脈沖測量波形視覺驗證

技術指標條件

測量和輸出精度技術指標數據在下列條件時測得。注: SMU 測量和輸出精度以測試夾具輸出端數據為準，電容測量以 MFCMU 輸出端數據為準。

1. 溫度: 23°C±5°C

2. 濕度: 20% 至 70%，無冷凝

3. 需要 40 分鐘預熱并完成自校準。

4. 執行自校準后，環境溫度變化小于±1°C。(注: 不適用于 MFCMU)

5. 執行自校準后 1 小時內測量有效。(注: 不適用于 MFCMU)

6. 校準周期: 1 年

7. SMU 集分時間設置: 10 PLC (1 nA 至 1 A 范圍，電壓范圍)，200 μs (20 A 范圍); 高速

ADC 平均值: 128 樣本/PLC

8. SMU 濾波器: MPSMU 啟動

工作條件

B1506A 需在下列條件下使用:

溫度: +5°C至+40°C

濕度: 20% 至 70%，無冷凝

與高低溫沖擊試驗箱結合使用且空氣溫度超過+20°C時

溫度: +20°C至+30°C

濕度: 20% 至70%，無冷凝

與高低溫沖擊試驗箱結合使用且空氣溫度不超過+20°C時

溫度: +20°C至+30°C

濕度: 20% 至 50%，無冷凝

與導熱板搭配使用時

溫度: +5°C至+30°C

濕度: 20%至 70%，無冷凝
