YOKOGAWA橫河WT3000功率分析儀
YOKOGAWA橫河 WT系列功率分析儀中，WT3000具有最高的精度。WT3000基本功率精度達到讀數的±0.02%，測量帶寬為DC和0.1Hz~1MHz；提供4路測量通道，最多同時可配置4個輸入單元；可提供高精度的輸入/輸出效率測量，各個測量通道可單獨測量，也可組合測量，有5種測量模式。
標配功能

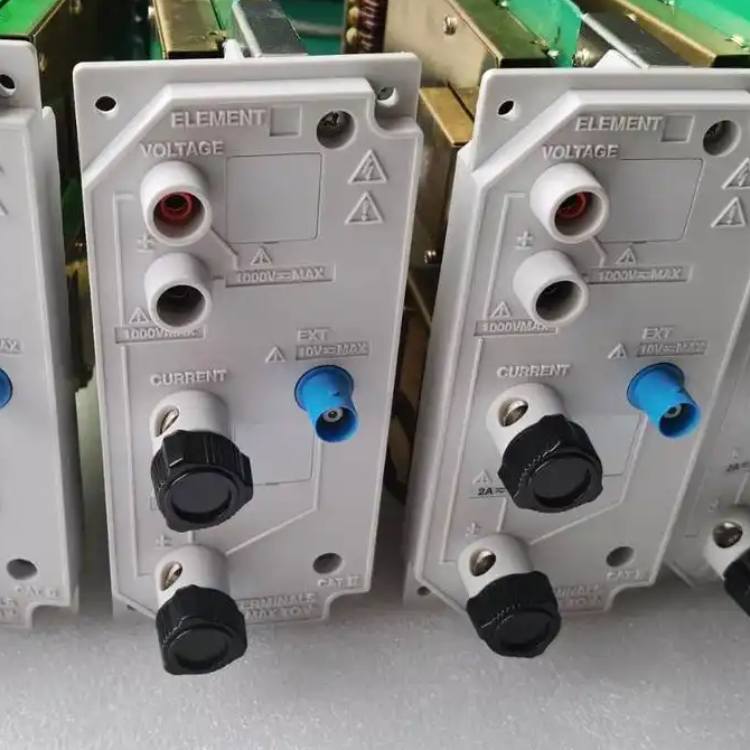

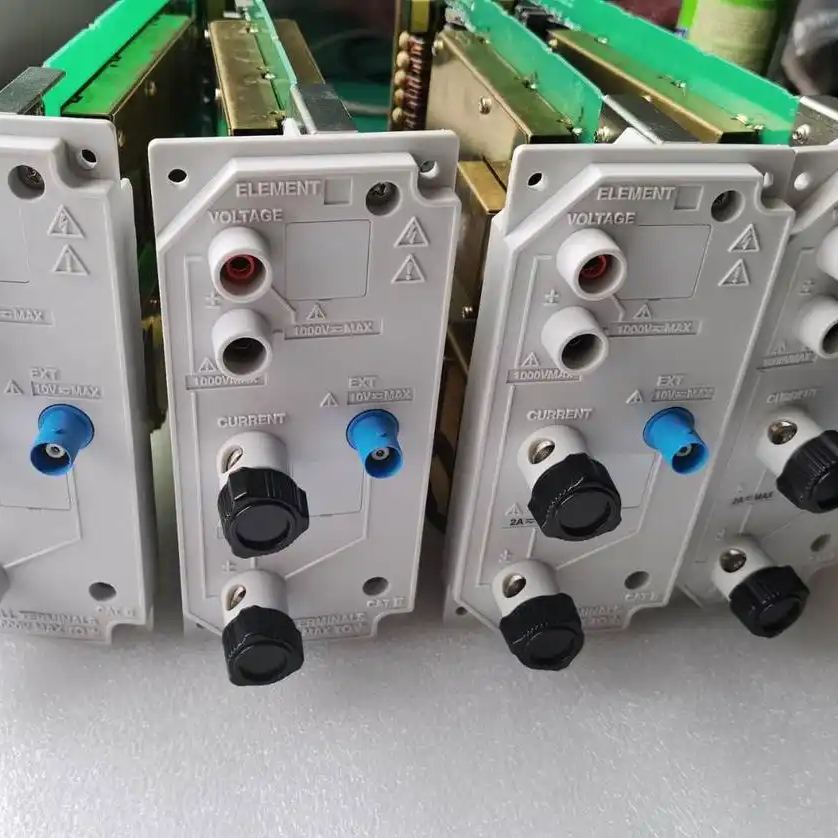

電壓輸入端子
2外部電流傳感器輸入端子
3電流直接輸入端子
GP-IB接口4
5兩臺儀器同步測量時使用的BNC接口
可選功能
(RS-232)串口(C2選件)或者USB接口(/C12選件)2以太網接口(100BASE-TX/10BASE-T)/C7選件)
VGA輸出端口(V1選件)
D/A輸出(DA選件)
扭矩和轉速輸入端子(電機版)
技術指示
基本精度：讀數的0.01%
基本功率精度：讀數的0.02%
2A電流輸入單元
可視性：8.4英寸超大液晶顯示屏，量程指示器LED
2臺同時測量(8個功率輸入單元)
存儲功能：50ms數據存儲間隔
接口：GP-IB、以太網、RS-232和USB
高級運算功能：波形運算、FFT分析、保存波形采樣數據
IEC61000-3-2和IEC61000-3-12：諧波測量 已升級！!
IEC61000-3-3和IEC61000-3-11：電壓波動/閃變測量
WT3000提供了5種接線方式:
1P2W:單相2線制
1P3W:單相3線制
3P3W: 三相3線制
3P3W(3V3A): 3電壓3電流表法
3P4W:三相4線制
WT3000支持ATA閃存卡(PC卡類型II)和Compact Flash卡(使用PC卡TYPEII適配器)。WT3000可以使用USB存儲器(USB大容量級)。不用通過USB 集線器可以將USB存儲器直接連接到WT3000。無論WT3000是否開機，USB 存儲器都可以即插即拔(支持熱插拔)。
一般采用保存圖片格式的方法：待實驗設備運行穩定時，按住HOLD鍵，數據或波形被保持不變，然后按IMAGESA VE鍵，保存圖片到外設。再按HOLD 鍵，顯示實時數據。
(b) 通過GP-IB通信
WT3000可以通過GP-IB通信與上位機連接，在上位機軟件上可以顯示
WT3000的測量數據和波形，還可進行相關計算和數據分析。
