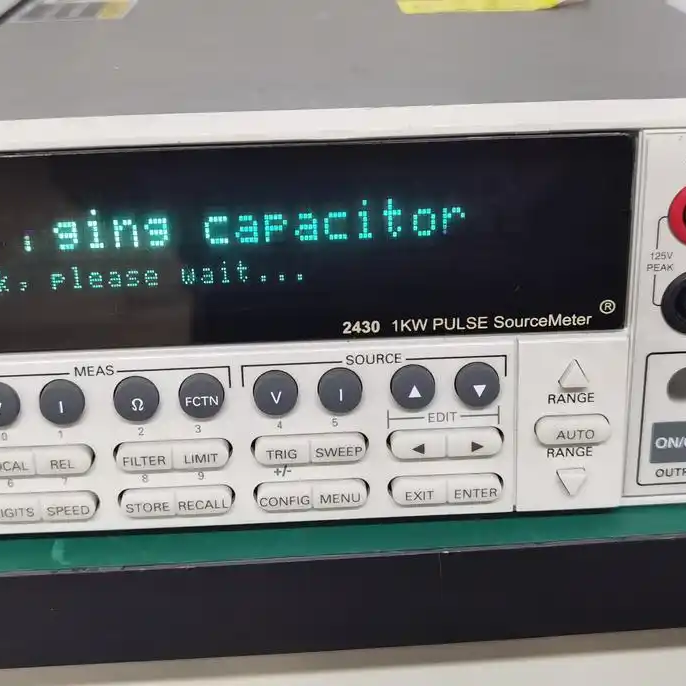

吉時利2430/keithley2430數字源表

keithley2430脈沖數字源表吉時利SourceMeter（數字源表）系列是專為那些要求緊密結合激勵源和測量功能，要求精密電壓源并同時進行電流與電壓測量的測試應用而設計的。所有源表均由一個精密的、低噪聲、高穩定的帶回讀功能的直流電源和一個低噪聲、高重復性、高輸入阻抗的5 1/2位多功能表組成，形成了緊湊的單通道直流參數測試儀。其功能相當于電壓源、電流源、電壓表、電流表和電阻表的綜合體。通信、半導體、計算機、汽車與醫療行業的元件與模塊制造商都將發現，源表儀器對于各種特征分析與生產過程測試都實用價值。

keithley2430/吉時利2430特點

2400系列提供寬動態范圍：10pA to 10A，1μV to 1100V，20W to 1000W

四象限工作

0.012%的精確度，51/2的分辨率

可程控電流驅動和電壓測量鉗位的 6位線電阻測量

在4?數位時通過GPIB達1700讀數/秒

內置快速失敗/通過測試比較器

可選式接觸檢查功能（2430-C型）

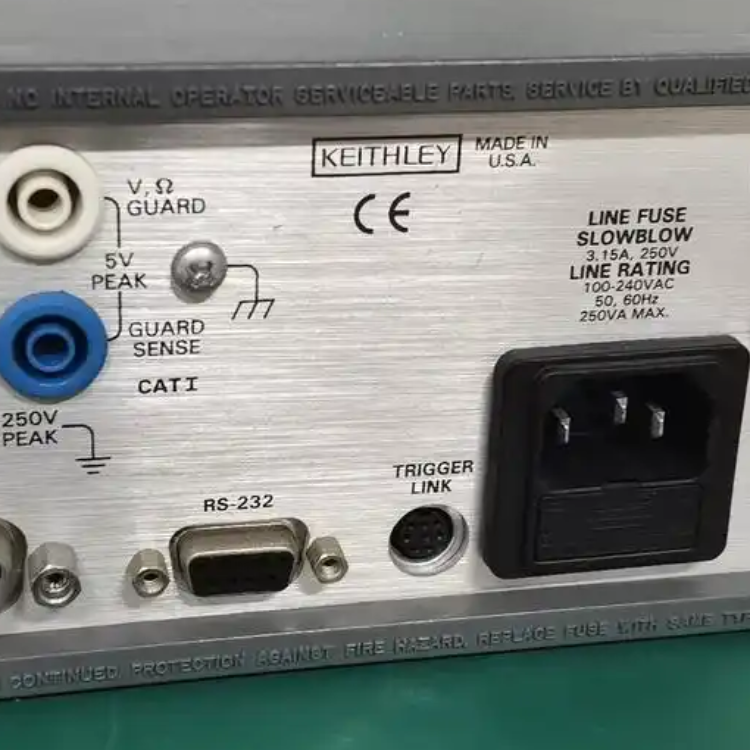

數字I/O提供快速分選與機械手連接 GPIB, RS-232, 和觸發式連接面板

吉時利2430主要指標

型號 2430、2430-C

描述 脈沖型

電流source/sink 是

電壓source/sink 是

輸出功率 1100W（脈沖式）

輸出電壓（min./max.） ±1μV/±105V

輸出電流（min./max.） ±100pA/±10.5A（脈沖式）

電阻 <0.2Ω至>200MΩ

基本精度I 0.035%

基本精度V 0.015%

基本精度Ω 0.06%

接觸檢查功能（-C型） 2430-C型帶此功能

典型應用 大功率脈沖測試、變阻器及其它電路保護裝置

隨機附件 測試線、LabVIEW軟件驅動（可供下載）、LabTracer軟件（可供下載）

吉時利keithley 2430脈沖數字源表1kW脈沖模式源表具有與2425型100W源表相同的直流電源和測量范圍，另外提供了獨特的1kW脈沖模式，將電流上限擴展到10A。這一模式使得吉時利keithley 2430脈沖數字源表非常適合于測量多種高功率器件（包括多層變阻器MLV和半導體元件）的擊穿電壓。在這些器件的生產測試過程中，人們通常在高達10A的大電流脈沖下測量擊穿電壓。

并有高達10A@100V（脈沖式）的可編程雙極電壓和電流源，同時具有所有2400系列的高速測試功能。

keithley2430美國吉時利keithley脈沖數字源表經過編程可以產生各種占空比的單個脈沖或脈沖序列，脈寬可達5ms。在1kW的功率范圍上，可以通過編程產生長度為2.5ms占空比為8%的脈沖。

當結合PC控制器以及合適的開關硬件一起使用時，美國吉時利keithley 2430脈沖數字源表能夠為高功率器件測試提供廉價的、高產能的解決方案、全面集成半架式的機殼外形。其他提供類似性能的解決方案，例如分立半導體元件測試器要比2430花更多4倍的成本，顯著地占用更大的機架空間。
