DPO4054
Tektronix泰克DPO4054數字示波器 500 MHz、4 通道

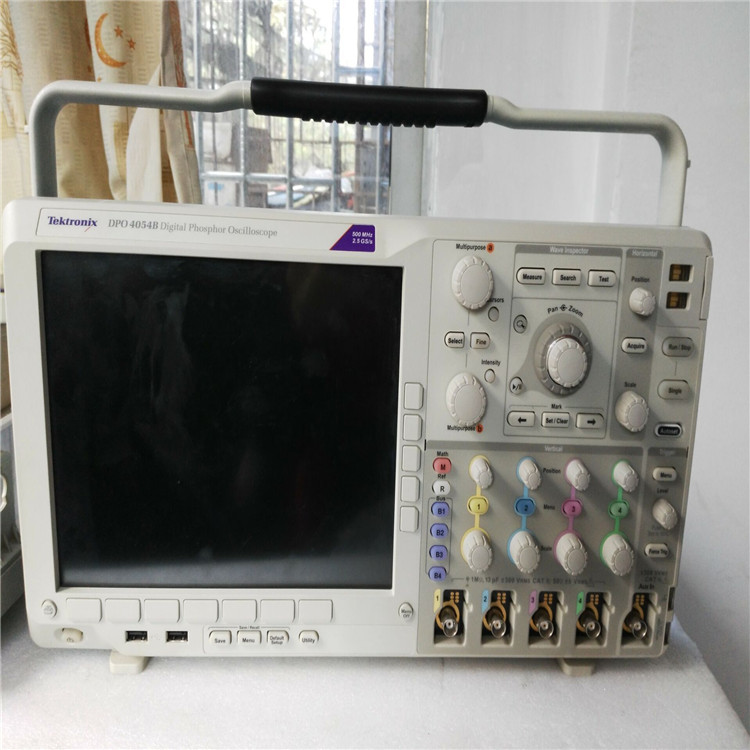

Tektronix泰克DPO4054數字示波器
DPO4054 是 Tektronix 的 500 MHz、4 通道數字示波器。數字示波器使用與電子設備電壓樣本相對應的二進制數。這與使用連續變化電壓的模擬示波器形成對比。數字示波器使用模數轉換器 (ADC) 將其測量的電壓轉換為數字信息。
附加的功能：
· 帶寬：500 MHz
· 輸入通道：4
· 所有通道的采樣率高達 2.5 GS/s
· 所有通道上的 10 兆樣本記錄長度
·50,000 wfm/s 最大波形捕獲率
· 高級觸發器套件
· Wave Inspector? 控件提供前所未有的波形分析效率
· 10.4 英寸（264 毫米）XGA 彩色顯示屏
· 前面板上的 USB 和 CompactFlash 可實現快速輕松的存儲
· USB 即插即用 PC 連接
· 占地面積小 - 僅 5.4 英寸（137 毫米）深
· TekVPI? 探頭接口支持用于自動縮放和單位的有源、差分和電流探頭
串行觸發和分析
· 用于 I 2 C、SPI、RS-232/422/485/UART、I 2 S/LJ/RJ/TDM、CAN、LIN 和 FlexRay 的串行觸發、解碼和分析選項
附加應用程序支持
· 功率分析選項
· HDTV 和自定義視頻分析選項
應用：
· 嵌入式設計與調試
· 瞬態現象研究
· 功率測量
· 視頻設計與調試
· 光譜分析
· 汽車電子設計與調試
· 制造測試和質量控制
· 機電設計與分析
· 生物醫藥產品開發
· 工業控制
泰克 DPO4054 數字熒光示波器提供了可視化所需的性能，即使是最苛刻的信號。憑借 500 MHz 帶寬并在所有通道上提供至少 5 倍的過采樣和 sin(x)/x 內插標準，您可以確信即使是最快的瞬態事件也將被準確捕獲和顯示。所有通道上的標準 10 M 記錄長度使您能夠捕獲信號活動的長窗口，同時保持良好的定時分辨率。
旨在讓您的工作更輕松
隨著設計復雜性的增加，您需要能夠幫助您快速發現問題的工具。
易于設置和使用
DPO4000 系列有一個 10.4 英寸的 XGA 大顯示屏、一個干凈的前面板和熟悉的旋鈕——所有這些都在一個只有 5.4 英寸深、重量只有 11 磅的封裝中。通過 USB 即插即用操作和PC 連接、從儀器獲取數據和測量就像將 USB 電纜從示波器連接到 PC 一樣簡單。
提供的應用程序包括 NI LabVIEW SignalExpress? Tektronix Edition LE、OpenChoice? Desktop 以及 Microsoft Excel 和 Word 工具欄，可實現與 Windows PC 的快速、輕松的直接通信。前面板上的 USB 和 CompactFlash 端口可讓您在手掌中輕松傳輸屏幕截圖、儀器設置和波形數據。
Wave Inspector? 導航
想象一下，如果 Google 和 Yahoo 等搜索引擎不存在，收藏夾和鏈接等 Web 瀏覽器功能不存在，或者 AOL 或 MSN 等 Internet 服務提供商不存在，您將嘗試有效地使用 Internet?，F(xiàn)在您知道大多數現代示波器用戶在使用 Wave Inspector? 控件時的感受。試圖在他們的數字示波器中實際使用長記錄長度。
記錄長度是示波器的關鍵規格之一，是它在一次采集中可以數字化和存儲的樣本數量。記錄長度越長，您可以以高時序分辨率（高采樣率）捕獲的時間窗口就越長。
