DLM2034

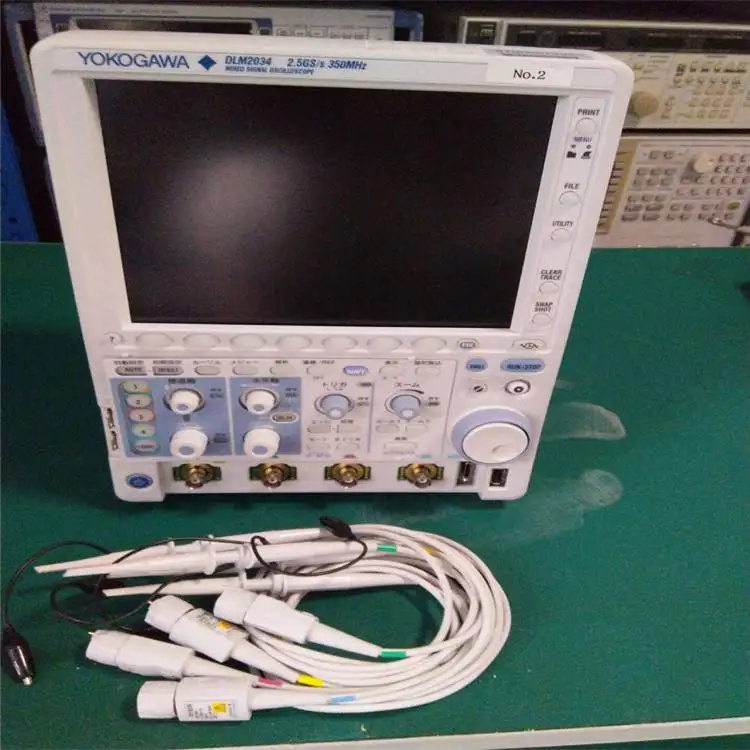

Yokogawa 橫河電機 DLM2034 混合信號示波器 350 MHz帶寬 2.5 GS/s采樣率
1. 產品概述
型號: DLM2034
品牌: Yokogawa（橫河電機）
產品類型: 混合信號示波器（MSO）
通道數: 4 個模擬通道 + 16 個邏輯通道（可選）
帶寬: 350 MHz
采樣率: 2.5 GS/s（每秒采樣點數）
存儲深度: 每通道 12.5 M 點
主要特點: 高精度測量、混合信號分析、觸摸屏操作、強大的觸發和分析功能
2. 關鍵參數
參數 規格
帶寬 350 MHz
采樣率 2.5 GS/s
模擬通道數 4 通道
邏輯通道數 16 通道（可選）
存儲深度 每通道 12.5 M 點
垂直分辨率 8 位
輸入阻抗 1 MΩ ± 2%  50 Ω ± 2%
最大輸入電壓 400 V (DC + AC peak)
波形捕獲率 最大 1,000,000 次/秒
顯示屏 8.4 英寸 TFT LCD（觸摸屏）
接口 USB, LAN, HDMI, GPIB（可選）
電源 100-240 V AC, 50/60 Hz
尺寸 426 mm (寬) × 177.5 mm (高) × 317 mm (深)
重量 約 7.5 kg
3. 主要功能
混合信號分析：
支持模擬信號和數字信號同步分析，適用于嵌入式系統調試。
高精度測量：
提供精確的電壓、時間、頻率測量功能。
強大的觸發功能：
支持邊沿觸發、脈寬觸發、邏輯觸發等多種觸發模式。
歷史波形回放：
可存儲和回放多達 50,000 個波形，便于分析異常信號。
觸摸屏操作：
配備 8.4 英寸觸摸屏，支持直觀的手勢操作和快速設置。
自動測量與分析：
提供 40 多種自動測量參數，簡化數據分析流程。
4. 應用領域
嵌入式系統開發：
用于調試和分析混合信號電路。
電源設計：
支持電源紋波、開關損耗等關鍵參數測量。
汽車電子：
適用于 CAN、LIN 等總線信號分析。
教育科研：
提供高性價比的測試解決方案，適合實驗室使用。
工業自動化：
用于傳感器信號、控制信號的測試與分析。
