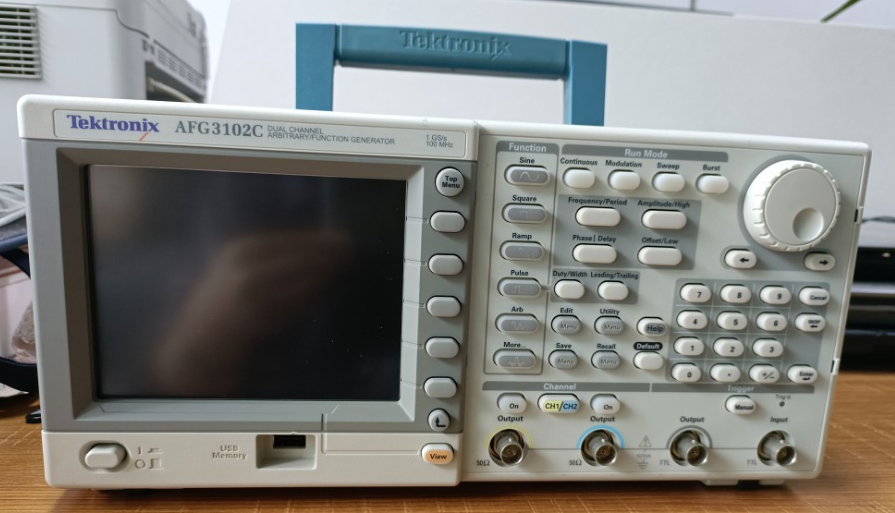

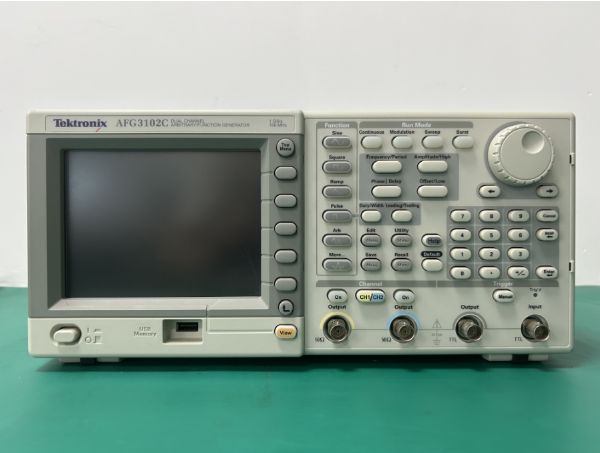

泰克/TEKTRONIX AFG3102C 任意波形/函數發生器
一、AFG3102C 概述
AFG3102C是一款高性能的雙通道任意波形/函數發生器，由美國泰克公司研發生產。它具有先進的性能參數和豐富的功能，可廣泛應用于電子電路設計、信號處理和測試等領域。
1. 基本參數
AFG3102C采用14位分辨率的數模轉換器，可輸出高達200MHz的頻率范圍，最大輸出幅度可達20Vpp。同時，它還具有±10V 的DC偏移范圍和±12dB 的可變衰減范圍，為用戶提供了靈活多樣的輸出特性。此外，該儀器內置多達130種標準波形以及任意波形生成功能，可滿足用戶各種復雜信號的需求。
2. 主要特性
AFG3102C具有以下主要特性：
(1) 雙通道輸出：可獨立設置或聯動輸出;
(2) 頻率范圍：0.1μHz至200MHz;
(3) 波形種類：130種標準波形，任意波形;
(4) 輸出幅度：20Vpp(開路);
(5) 分辨率：14位;
(6) 周期抖動：<30ps RMS;
(7) 內置模塊化功能：可擴展輸出通道數和帶寬;
(8) 遠程控制接口：USB/LAN/GPIB可選;
(9) 直觀友好的操作界面.
