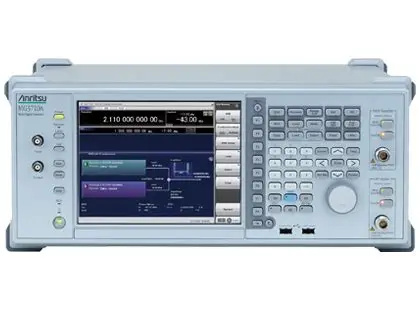

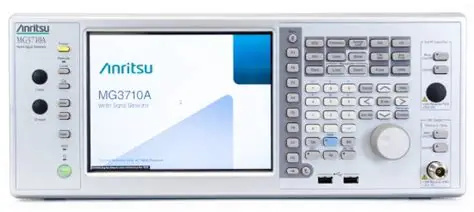

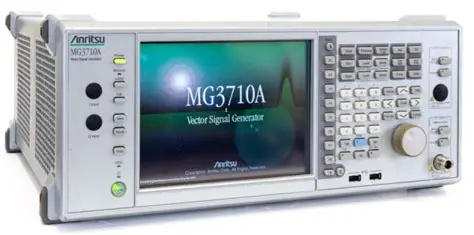

安立 MG3710A(雙口4G)
Anritsu MG3710A 矢量信號源
矢量信號發生器 MG3710A是同類中最佳的高性能信號發生器，具有卓越的射頻和基帶性能。MG3710A 具有寬帶矢量調制能力，可從深層存儲生成內置基帶波形，以確保最大的多功能性。它支持所有關鍵移動通信和無線 LAN 標準，而且性能出色，符合新興和專有無線通信技術的要求。雙射頻和雙波形選項可讓單個 MG3710A 輸出最多四個獨立調制的信號。MG3710A 可以簡化通常需要多個同步信號發生器的復雜測試場景，例如：
有用 + 干擾信號，用于接收機阻塞測試
有用 + 兩個 CW 音調，用于接收機交調測試
有用 + 延遲信號，用于多路徑測試
多個有用信號，用于 MIMO 測試
多個有用信號，用于 LTE-Advanced 載波聚合測試
對于這些多信號應用，MG3710A 可節省額外信號發生器的成本，簡化設備設置和校準、系統運行，縮短測量時間。
MG3710A 可使用以下四種波形模式
內置標準波形模式
可選波形模式 (單獨出售) (MX3700xxA)
IQproducer 波形生成軟件生成的波形 (單獨出售) (MX3701xxA)
通用信號生成軟件生成的 IQ 數據和 MG3710A 使用的轉換波形模式
數據表
■ 主要性能和規格
基本性能
頻率范圍 100 kHz 至 2.7/4/6 GHz (第一個射頻選件 032/034/036)
100 kHz 至 2.7/4/6 GHz (第二個射頻選件 062/064/066)
高功率輸出 +23 dBm (CW，400 MHz 至 3 GHz)
SSB相位噪聲 <-131 dBc/Hz (典型值) (1 GHz，20 kHz 偏置，CW)
ACLR -71 dBc (W-CDMA，測試模型 1，64DPCH，≤+5 dBm)
切換速度 <600 μs (頻率/振幅，列表/掃描模式)
基帶性能
射頻帶：內置，160 MHz*/120 MHz 基帶發生器
(*: Wireless LAN IEEE 802.11ac. 僅當使用MX370111A和MX370111A-002時)
大型 64 Msamples 波形存儲器，帶有至 1024 Msamples 的可選擴展件
預安裝標準波形模式
LTE (E-TM1.1 至 TM3.3)、W-CDMA/HSDPA、GSM/EDGE、CDMA2000 1x/1xEV-DO、Bluetooth、GPS、GLONASS、
QZSS、PDC、PHS、Broadcast (ISDB-T/BS/CS/CATV)、WLAN (IEEE 802.11a/11b/11g)、Mobile WiMAX
采用波形生成軟件 (IQproducer) 生成信號
LTE/LTE-Advanced、WLAN 11a/b/g/n/j/p/11ac、Mobile WiMAX、W-CDMA/HSPA、cdma2000 1xEV-DO、
TD-SCDMA、Fading、Multi-Carrier、DVB-T/H、TDMA
擴展選件
AWGN 發生器 [選件 049/079]
C/N：≤40 dB
BER 測量功能 [選件 021]
輸入比特速率：100 bps 至 40 Mbps
USB 電源傳感器 (單獨出售)
最多支持連接兩個 USB 電源傳感器
?頻率范圍：50 MHz 至 6 GHz [MA24106A]、10 MHz 至 18 GHz [MA24118A]、10 MHz 至 26 GHz [MA24126A] etc.
MIMO 信號源：支持本地輸入 [選件-017]
基帶時鐘、本地和觸發信號可在多達四個 MG3710A 單元之間共享，以輸出與信號輸出定時同步的
相位相干信號，以便配置 8x8 MIMO 系統。
對1stRF/2 ndRF增加模擬調制輸入輸出選件[選件 050/080]
選件050/080擴展兩個內部調制源 (AM/FM/ΦM) 和外部調制源，支持同時調制兩個信號。
通信接口
標準 1000BASE-T、GPIB 和 USB 接口
內置 SCPI、MG3700A/MS269xA/MS2830A 兼容模式
