產品概述
DSJF-9手持式局部放電檢測儀廣泛應用于電力系統的局放檢測，包括高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的絕緣狀態檢測，通過以下幾項指標來衡量電氣設備的放電程度：
1、局部放電強度檢測：通過測量 1 個工頻周期內的放電信號，根據放電脈沖序列中最大值（dB）來表征局部放電的強度。
2、局部放電頻度檢測：通過測量 1 個工頻周期內的放電信號，提取放電脈沖并根據放電脈沖數量來表征局部放電的頻度。
多功能局放采集器—WiFi版集成了超聲波、地電波二種傳感器。可?于運?中開關柜的絕緣狀態檢測與評估。連接配合接觸式超聲波、特高頻、高頻互感器和聚波器等傳感器的測試，可用于運?中的變壓器、GIS、電纜、架空線等設備的局放檢測。
產品特點
? 無線WiFi或藍牙連接；7寸高亮液晶顯示屏；按鍵/觸屏均可操控。
? 具備自主數據采集和局放信號分析診斷功能。也能提供傳感器的測試數據以及時域/PRPD/PRPS圖譜/直方圖/飛行時間圖等重要數據。
? 自動診斷分析測試結果、并生成檢測報告。
? USB或藍牙導出檢測報告，藍牙播放音頻功能
? 配置不同傳感器實現幾乎所有的高壓電氣設備的局部放電檢測；
? 人性化的人機界面方便不同設備的數據管理；
? 多功能局放采集器—WiFi版精密小結構、準確數據采集和多樣化的測量原理，能夠?qū)崿F(xiàn)各種電氣設備的局放檢測，包括超聲波、地電波測量原理。您只需更改不同傳感器，就可以完美解決高壓電氣設備的局放檢測任務?？赏饨覩IS、變壓器、架空線路、電纜等專用檢測傳感器。
? 采用非侵入式檢測方式，測試過程中無需停電，無需額外配置高壓源，比傳統的脈沖式局部放電檢測儀使用更加方便；
? 測試帶寬范圍為30kHz ~ 3.0GHz，適用各種頻段的檢測原理；
? 增配的紅外熱成像儀可以將物體表面人肉眼不可見的這部分紅外輻射轉換成可見圖像，紅外熱成像不受可見光影響，具有非接觸測溫，穿煙透霧等優勢，非常適合電氣設備的溫度檢測。
? 通過屏幕顯示的圖像色彩和熱點追蹤顯示功能就能初步判斷發熱情況和故障部位，從而高效率、高準確率地確認問題所在。
? 可拍照、錄屏，顯示30天歷史數據趨勢圖。
技術指標
地電波參數 | 接觸式超聲波參數 | ||||
測量范圍 | 0～80dBmV | 測量范圍 | -10dBμV～80dBμV | ||
分辨率 | 0.1dB | 分辨率 | 0.1dB | ||
精度 | ±1dB | 精度 | ±1dB | ||
每周期最大脈沖 | 1400 | 頻率范圍 | 20kHz～500kHz | ||
測量頻帶 | 1～100MHz | 單位轉換 | dBμV / μV / mV | ||
非接觸式超聲波參數 | 特高頻參數 | ||||
測量范圍 | -10dBμV～80dBμV | 檢測頻段 | 300～3000MHz | ||
分辨率 | 0.1dB | 測量范圍 | -80~-10dBm | ||
精度 | ±1dB | 單位轉換 | dB / dBm / mV | ||
傳感器中心頻率 | 40 kHz ± 2kHz | ||||
單位轉換 | dBμV / μV / mV | ||||
高頻互感器參數 | 聚波器參數 | ||||
傳感器傳輸阻抗 | 9.9mV/mA | 測量范圍 | -10dBμV～80dBμV | ||
檢測頻率 | 0.5~50MHz(可定制) | 測量距離 | 0m～100m | ||
靈敏度 | 1mV | 中心頻率 | 40 kHz ± 2kHz | ||
單位轉換 | dBmV / mV / dBm | 單位轉換 | dBμV / μV / mV | ||
紅外熱像儀高配（可選） | 紅外熱像儀高配（可選） | ||||
分辨率 | 640x512 | 分辨率 | 384×288 | ||
測溫范圍 | -20℃~+550℃ | 測溫范圍 | -20℃ ～400℃ | ||
測溫精度 | ±3℃ | 測溫精度 | ±2℃ | ||
紅外熱像儀低配（可選） | |||||
分辨率 | 256×192 | ||||
測溫范圍 | -10℃ ～150℃ | ||||
測溫精度 | ±3℃ | ||||
硬件 | |||||
外殼 | ABS | ||||
主機尺寸 | 248*165*55(長*寬*厚,mm) | ||||
顯示 | 7英寸電容式觸摸屏，分辨率1280*800 | ||||
采樣精度 | 12bit | ||||
同步方式 | 內同步、外同步 | ||||
連接器 | USB 接口(兼充電器輸入)外部傳感器輸入接口 | wifi，網口，藍牙 | |||
SD卡 | 標配128G～256G | ||||
內置電池 | 12.6V/5000mAh 鋰電池 | ||||
工作時間 | 約 7 小時 | ||||
圖像格式 | JPG | ||||
視頻格式 | MP4 | ||||
視頻時長 | 視存儲器容量而定 | ||||
充電器 | 100～240VAC,50/60Hz | ||||
使用溫度 | -30℃～50℃ | ||||
濕度 | ≤60% | ||||
體積、重量 | 1.3kg | ||||

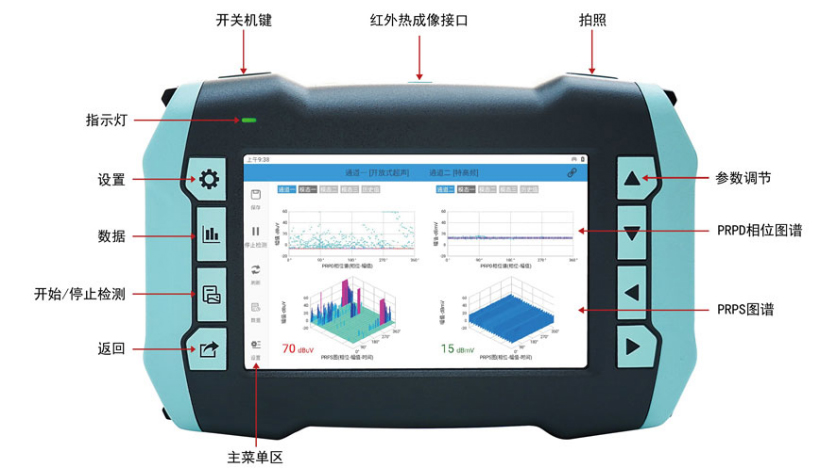

結構圖
局放儀主機

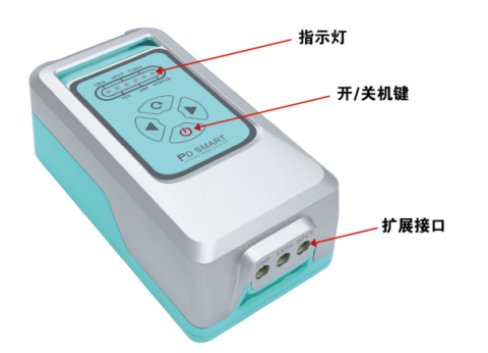

多功能局放采集器—WiFi版
可選傳感器：
高頻互感器 |  | 用于電纜局放檢測 頻率：0.5~50MHz |
接觸式超聲波 傳感器 |  | 用于變壓器局放檢測 頻率：20kHz ~500kHz |

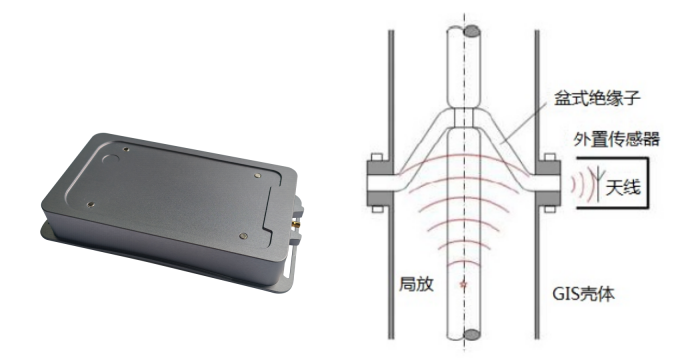

特高頻傳感器 |  | 用于GIS局放檢測 頻率：300~3000MHz |
聚波器 |  | 用于絕緣子、架空線檢測 頻率：40kHz |
柔性傳感器 |  | 用于測試開關柜 頻率：40KHz |

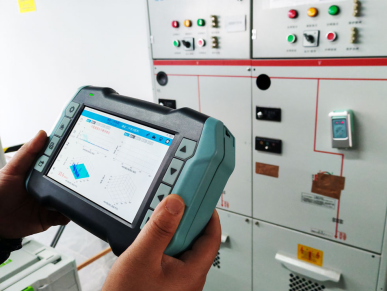

現場應用

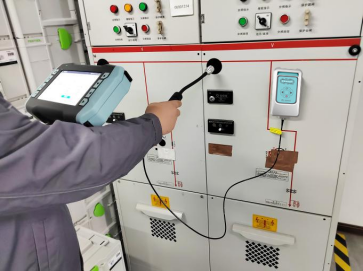

超聲波檢測

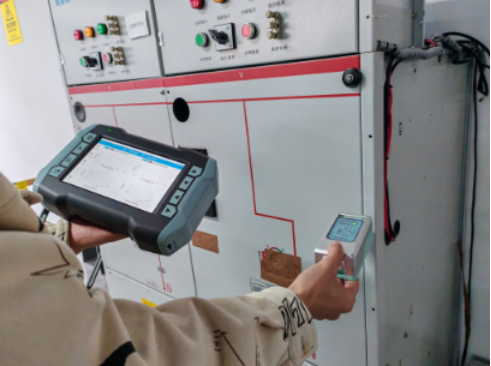

地電波檢測

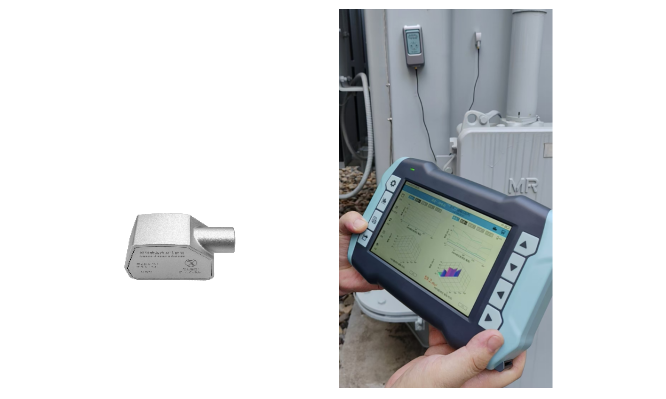

接觸式超聲波傳感器測變壓器

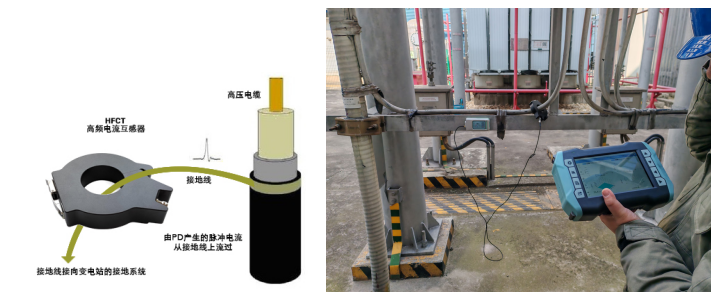

高頻互感器HFCT測試

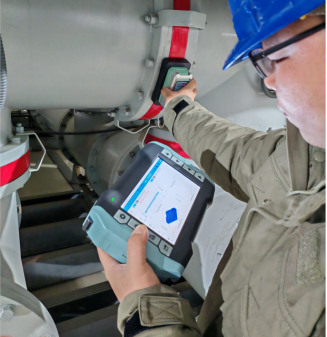

特高頻傳感器(UHF)
柔性超聲波傳感器

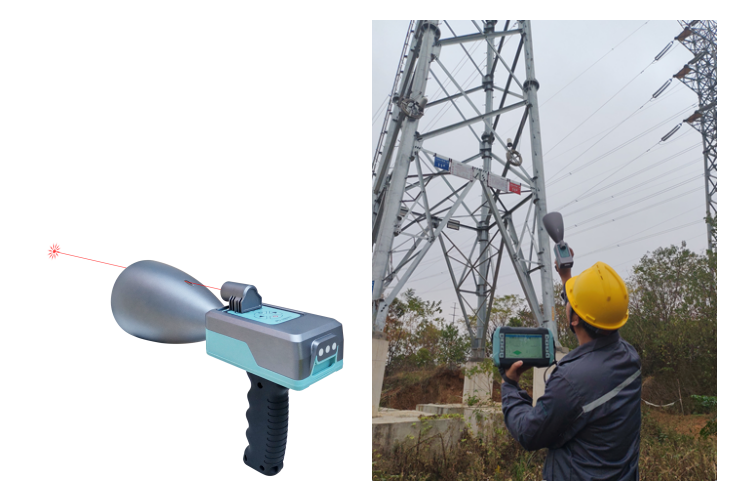

超聲波聚波器檢測
