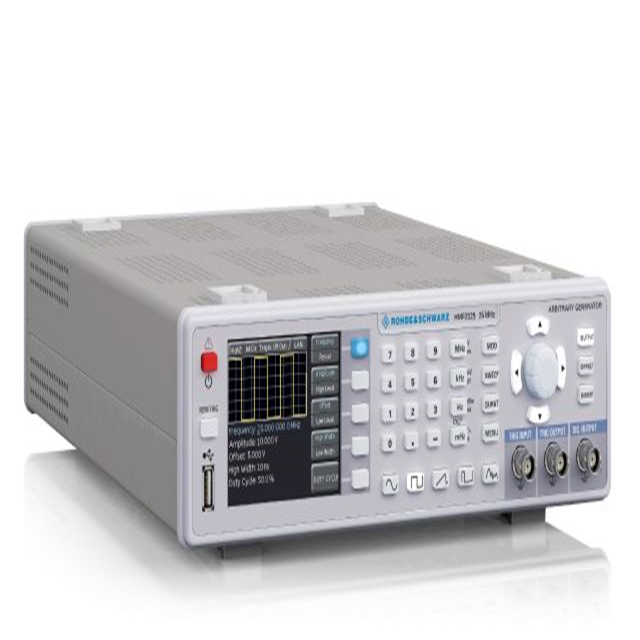

羅德與施瓦茨HMF2525任意波形發生器25MHz
詳細資料
－頻率范圍：10μHz～25MHz
－輸出電平：5mVpp～10Vpp(50Ω輸入阻抗)，直流偏置：±5mV～5V
－任意波形發生器：250Msa/s采樣，14位，256k存儲深度
－正弦波，方波，脈沖，三角，鋸齒，任意波(內配標準白、粉噪聲等波形)
－總諧波失真：0.04%(f＜100kHz)
－脈沖，掃頻，門控，外觸發
－上升時間＜8ns，脈沖模式為8ns～500ns可調沿時間
－AM，F(xiàn)M，PM，PWM，F(xiàn)SK調制(內部和外部)
－10MHz時基：±1ppm TCXO，后面板I/O BNC連接
－前面板USB連接：存儲/調出設置和波形
－3.5”TFT顯示波形和所有參數
－標配電流隔離USB/RS-232雙接口，可選網口/USB或IEEE-488接口
技術指標(所有數據測試條件：23℃下預熱30分鐘)
頻率
頻率范圍 10μHz～25MHz
溫度穩定性 1ppm(18～28℃)
老化(一年后) ±1ppm(25℃)
幅度
輸出電壓 5mVpp～10Vpp(50Ω阻抗)
分辨率 1mV
設置精度 ±(1%控制+1mVpp)在1kHz
頻率響應 f＜10MHz：±0.1dB
10MHz≤f＜25MHz：±0.2dB
25MHz≤f＜50MHz：±0.4dB
直流偏置
電壓范圍(AC+DC) ±5mV～5V(50Ω阻抗)
精度 偏置±2%
信號電平±0.5%
±2mV
單位 Vpp，Vrms，dBm
正弦波
總諧波失真 f＜100kHz：＜-70dBc
100kHz≤f＜10MHz：＜-50dBc
10MHz≤f＜25MHz：＜-40dBc
f≥25MHz：＜-37dBc
純度(非諧波1Vpp) f＜1MHz：-70dBc
1MHz＜f＜50MHz：-70dBc+6dBc/0ktave
總諧波失真(f≤100kHz) 0.04%典型值
相位噪聲(10MHz，10kHz偏置) ＜-115dBc/Hz典型值
方波
上升/下降時間 ＜8ns
過沖 典型值＜3%
對稱度(50%占空比) 1%+5ns
抖晃(RMS) 典型值＜1ns
脈沖波
頻率范圍 100μHz～12.5MHz
幅度 5mV～+5V相應為-5mV～-5V(在50Ω)
上升/下降時間 ＜8ns，可變?cè)黾拥?00ns
脈寬 10ns～999s
分辨率 5ns
抖晃(RMS) 典型值＜500ps
過沖 典型值＜3%
三角波與鋸齒波
頻率范圍 10μHz～5MHz
對稱度 0～100%
線性度 f＜250kHz：典型值＜0.1%
f≥250kHz：典型值＜2%
任意波形
頻率范圍 10μHz～12.5MHz
采樣率 250Msa/s
垂直分辨率 14Bit
帶寬(-3dB) ＞50MHz
信號長度 可到256KPts
非易失性存儲器 512kPts
已定義的波形 指數式增加和衰減，Sin(x)/x，濾波，白/粉紅噪聲
輸入和輸出
信號輸出 BNC插座(前面板)短路保護，最大±15V外部電壓
阻抗 50Ω
門控/觸發輸入 BNC插座(前面板)
阻抗 5kΩ Ⅱ 100pF
電平 TTL(可達±30V保護電平)
沿 正/負(可選)
脈寬 最小為100ns
觸發輸出 BNC插座(前面板)
阻抗 50Ω
沿 正向TTL電平
頻率 最大10MHz
調制輸入 BNC插座(前面板)
阻抗 10kΩ
最大輸入電壓 ±5V前制度
帶寬(-3dB) DC～50kHz(采樣率為250kSa/s)
參考輸入 BNC插座(前面板)
阻抗 1kΩ
頻率 10MHz±100kHz
輸入電壓 TTL
參考輸出 BNC插座(前面板)
阻抗 50Ω
頻率 10MHz
輸出電壓 1.65Vpp(在50Ω)
諧波輸出 BNC插座(前面板)
阻抗 200Ω
輸出電壓 0～5V，與掃描同步
