產品概述
DSHL-200SD雙端接地手持式回路電阻測試儀是根據中華人民共和國電力執行標準DL/T845.4- 2019有關規 定，發揮自身技術優勢，精心研制的高精度、數字化開關檢測儀器。
該測試裝置不僅適用于高壓開關接觸電阻（回路電阻）的高精度測量，而且支持單端和雙端接地測試技術，可免除拆解接地回路，測試過程安全高效。雙端接地能夠有效防止感應電產生，降低觸電風險，為運維人員提供可靠的安全保障。儀器測量數據準確，性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。
產品特點
l 采用高亮7寸彩色液晶屏，顯示清晰，人機界面友好，陽光下可視。
l 整機由高速芯片控制，自動化程度高，操作簡單。
l 輸出電流最大可達200A，測試速度快，測量精度高。
l 集成“傳統回阻模式”和“智能測試模式”，滿足不同應用需求。
l “智能測試模式”無需拆解接地排，依然可以精確測量開關回路電阻，省時省力，大大縮減現場工作量，同時消除了“假接地”問題帶來的人身和設備安全隱患。
l 保護功能齊全，具有過流、短路、過熱保護功能。
過熱保護：電池過熱及功率器件保護，門限：70℃；
電池過放保護：電池一格電量將進入電池保護模式，禁止所有測試。
l 內置大容量非易失性存儲器，可存儲512組數據，支持查閱和導出。
l 內置高精度時鐘，實時顯示時間。
l 具有U盤存儲功能。
l 語音播報功能，測試完畢后自動播報測量結果。
技術指標
1、主機技術指標
測試電流：50A/100A/150A/200A可調（智能測試模式固定200A）
量程：5μΩ～25mΩ(50A);
5μΩ～10mΩ(100A);
5μΩ～5mΩ(150A);
5μΩ～2mΩ(200A)。
最小分辨率：0.01μΩ
測量時間：50A檔：快速/5s/10s/30s/60s可選
100A檔：快速/5s/10s/30s可選
150A檔：快速/5s/10s可選
200A檔：快速/5s可選
智能測試檔：不可選，測量時間不超過5s
測量精度：傳統回阻模式：±(示值×0.5%+0.2μΩ)；
智能測試模式：±(示值×2%+0.5μΩ)。
使用溫度：-10℃～50℃。
相對濕度：≤90%RH，不結露。
供電方式：內置鋰電池，充電電壓DC12.6V。
主機尺寸：235mm×165mm×75mm
主機重量：2.0kg
2、鉗表技術指標
測量方式：鉗形霍爾，非接觸測量。
測量范圍：DC 0～600A。
測量精度：±(示值×2%+0.5A)。
分辨率：DC 0.01μΩ。
顯示方式：液晶。
供電方式：內置鋰電池供電。
鉗口尺寸：Φ68mm。

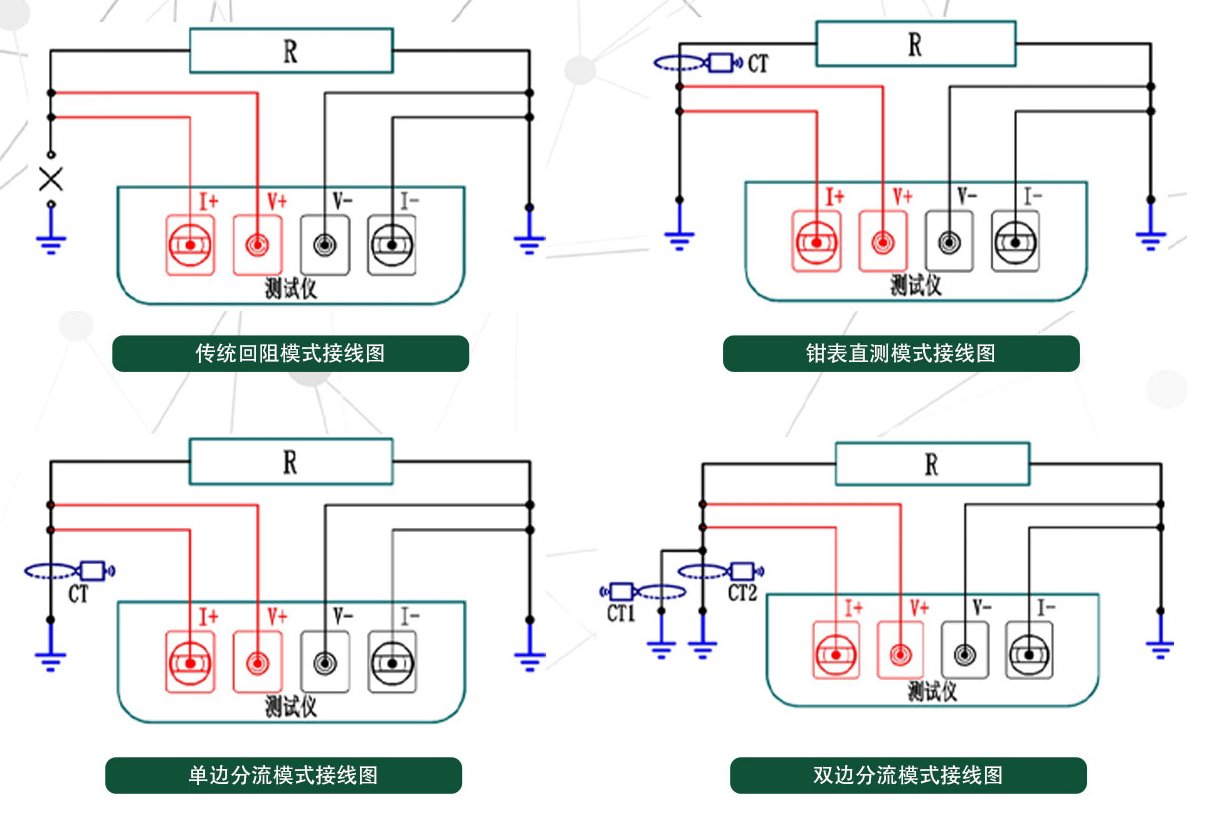

接線方式

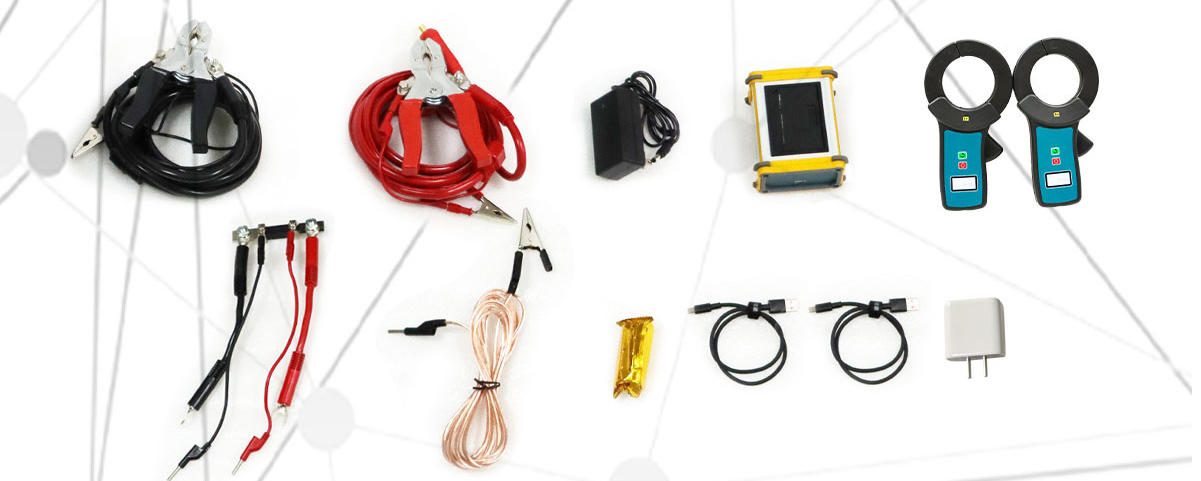

產品配置
