一、概 述

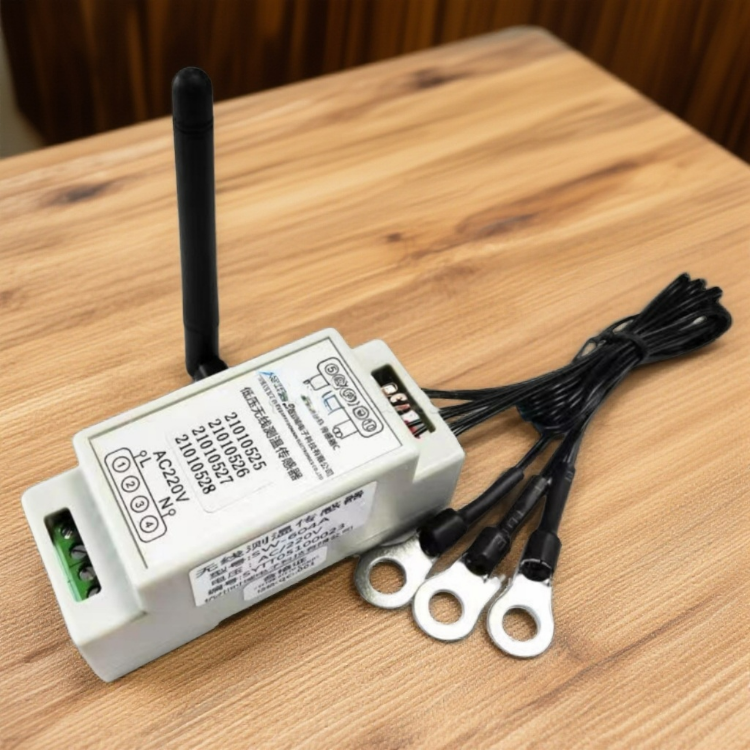

SW-604A低壓無線測溫模塊適用連接點、接觸點的溫度測量，采用接觸式測量方式，被測溫度點直接與測溫傳感器連接，最大支持3個測溫點，確保快速、準確的測量被測點溫度，并通過無線數據傳輸方式發送到接收主控裝置，解決安裝在高電位端的溫度傳感器信號向低電位端儀表的隔離傳輸。該裝置另配有環境空氣溫度傳感器，可以顯示發熱點的相對溫升。本裝置的應用為解決《國家電網公司十八項電網重大事故措施》中的第11.7項“預防開關設備載流回路過熱”提供了一個有效的監測手段。

二、產品主要特性：

1. 測溫范圍：-30~125℃（本體工作環境溫度：-30~95℃）

精度: ±1.0℃(-10~50℃); ±2.0℃(-20~85℃); ±3.5℃(-30~120℃)

2. 3路外接溫度傳感器測溫及一路內置環境測溫(3路外接傳感器線長可定制)

3. 4個獨立ID號對應4路測溫?cái)?shù)據無線傳輸，ID號連續，依次作為A相/B相/C相/環境溫度數據包標識

4. 防雷等級：等級4 差模2kv 共模4kv（IEC61000-4-5、 GB/T 17626.5-2008 ）

5. 無線通信頻率：2.4GHZ  發射功率： <10mW

6. 溫度傳感器模塊的供電方式：AC220V

7. 數據發送間隔<3秒鐘

8. 安裝方式: 導軌式安裝

9. 接線方式：



10. 外形尺寸: 88*45*36mm（不含天線）


三、引用標準

GB/T 6113-2008 《無線電干擾和抗干擾度測量設備規范》

GB/T 17626.5-2008 《電磁兼容試驗和測量技術靜電放電抗擾度試驗》(idt IEC61000-4-2:2008)

GB/T 17626.11-2008 《電磁兼容試驗和測量技術 射頻電磁場輻射抗擾度試驗》(idt IEC61000-4-3:2008)

GB/T 17626.4-20088 《電磁兼容試驗和測量技術 電快速瞬變脈沖群振蕩波抗擾度試驗》(idt IEC61000-4-4:1995)

GB/T 17626.8-2008 《電磁兼容試驗和測量技術 工頻磁場抗擾度試驗》(idt IEC61000-4-8:2008)

GB/T 17626.11-2006 《電磁兼容試驗和測量技術 電壓暫降、短時中斷和電壓變化抗擾度試驗》(idt IEC61000-4-11:1994)

絕緣強度  :  IEC 60255-5  2KVrms-1min
