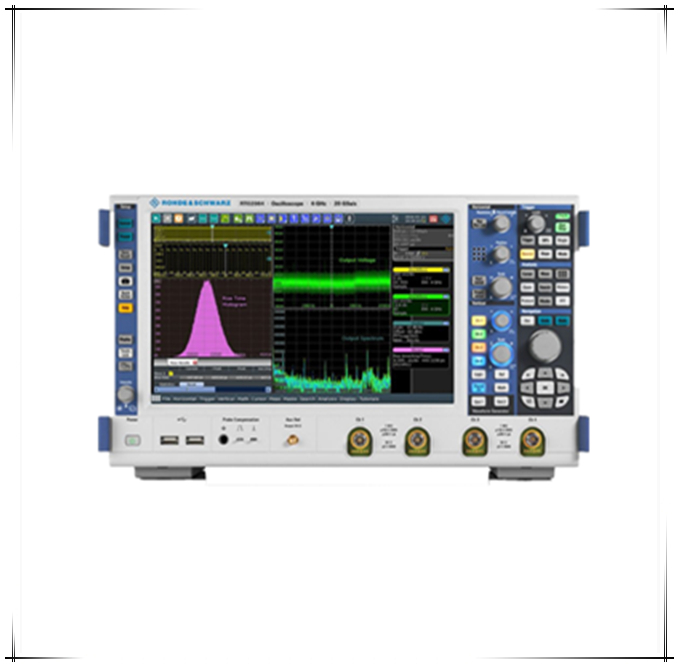

羅德與施瓦茨RTO1044數字示波器?
特點與優勢
高測量性能，帶寬可達4 GHz
高測量速率：一百萬個波形/秒
出色的信號可靠性和完整性
輸入通道：4個
采樣率： 20 Gsample/s
存儲深度：高達400 Msample
高性能探頭
數字示波器
RTO1044數字示波器技術指標：
快速排查信號故障
每秒一百萬個波形：故障排查準確，無需猜測
R&S?RTO的采集率高達每秒一百萬個波形，其排查錯誤的速度明顯更快。
采集率極高，對功能不存在任何限制
R&S?RTO示波器是**種具備高采集率、且對儀器設置和可用分析功能不存在任何限制的儀器。
該示例展示了如何以持續模式對一個波形進行快速的直方圖測量。
支持歷史信息查看功能，故障分析快速
借助R&S?RTO示波器，始終可以查看以前和當前的波形。
無論什么功能中止了測量過程，存儲在存儲器內的測量數據均可以立即用于分析工作 。
硬件加速的分析功能
測量速度極高，對于復雜的分析功能也不例外
R&S?RTO示波器中的大量分析功能均使用硬件實現的。
計算過程可以并行運行，并且史無前 地可以確保高采集率，即使分析功能處于工作狀態。
FFT 頻譜分析：功能強大，易于操作
R&S?RTO示波器FFT功能的精度、速度和功能極為優異，且易于使用。
模板測試：配置快捷，結果可靠
使用R&S?RTO示波器進行高速掩碼測試：十秒鐘之內，可以完成六百萬個以上波形的采集、評估和顯示工作。
分析功能**，每信道同時可分析多達三個波形
使用R&S?RTO示波器，用戶**次可以自行配置數據抽取類型和波形算法，并可以同時顯示多達三個波形。
高精度數字觸發系統
觸發抖動極低，可以實現高精度測量
基于硬件信號處理技術，R&S?RTO示波器**實現了實時數字觸發系統。
它提高了觸發靈敏度、減少了觸發抖動，并實現了一些新功能，
例如靈活地配置濾波器或者觸發數學組合輸入信號。
全帶寬范圍內，觸發靈敏度極高
根據觸發定義，數字觸發器可以對每一個采集到的樣本進行驗證。
用戶可以設置示波器的觸發滯后參數，以在任何信號噪聲電平條件下都實現穩定的觸發操作。
對于觸發信號，使用可調數字濾波器
用于測量信號和觸發信號的濾波器設置：數字低通濾波器的截止頻率可以選擇，
并可以用于測量信號、觸發信號或者同時用于這兩種信號。
操作方法，更加簡易快捷
使用直觀的菜單結構，操作更快捷
顯示屏上邊緣的工具欄、清晰的菜單結構，幫助用戶快速找到各種豐富的功能，無需大量查找。
控制元件采用顏色編碼，更加易于辨識
垂直系統和觸發系統的控件采用顏色編碼。
縱軸定位和刻度旋鈕的周圍使用了多種顏色的發光二極管，以采用特定顏色可視化顯示當前已經選定的通道。
信號圖標支持拖放功能
顯示屏邊緣的信號圖標實時顯示波形和測量結果。這些圖標也可以拖放至主界面，并全尺寸顯示相應的波形。
對話框采用半透明設計，始終可以觀察到完整的測量信號
流的半透明對話框使得用戶可以始終看到測量結果
令人信服的測量精度
固有噪聲極低，測量精度極高
R&S?RTO1024示波器典型的固有噪聲：直方圖測量的標準偏差（S-dev）
測量條件：50mV/div,分辨率100ps,無濾波器
使用單核模數轉換器，動態范圍更大
R&S?RTO示波器始終使用高有效位數（ENOB）的模數轉換器，
確?？梢詼?zhǔn)確的描述信號細節，并具備極大的動態范圍。
全帶寬測量，即使對于輸入靈敏度范圍≤10mV/div的情況
R&S?RTO示波器的輸入靈敏度可以高達1mV/div。然而，它們?nèi)匀还ぷ饔诜浅８叩臏y量精度。
因?yàn)?，其靈敏度等級的實現不僅使用了基于軟件的縮放功能，還采用了前端可切換的放大器。
與溫度無關的增益和偏差誤差極小
羅德與施瓦茨示波器示波器的放大器和前端衰減器均進行了極為**的補償。
此外，還采用了精密的溫度控制技術，確保整個儀器具備優良的高溫穩定性。
具備**的連續工作必要條件，不會因自動補償導致惱人的工作中斷。
信道與信道之間的隔離度極高，無串?dāng)_現象
R&S?RTO前端使用了高性能設計的屏蔽罩，確保通道與通道之間實現可靠的隔離。
