一、 設備概述

1500W電池注液孔激光焊接機是一種專為鋰離子電池（包括圓柱電池、方形電池、軟包電池）制造過程中注液孔的密封焊接而設計的高精度、高效率的工業激光設備。它利用高能量密度的連續光纖激光器（功率為1500瓦），在電池的注液孔栓（通常為鋁或鋁合金材質）與電池外殼（通常為鋁殼）之間形成一條深度熔透、氣密性極高的永久性焊縫，從而確保電池內部電解液與外部環境完全隔離，是保障電池安全性和使用壽命的關鍵工藝裝備。

二、 核心應用

主要工件：方形動力電池、儲能電池的鋁制外殼注液孔密封。

焊接材料：主要用于焊接鋁合金，如1060、3003、6061等，也可適用于純鋁、紫銅等反光材料。

焊接對象：注液孔栓（或稱注液釘、密封釘）與電池頂蓋或殼體的環縫焊接。

三、 工作原理

該設備基于激光深熔焊（亦稱小孔效應焊）原理：

高能量聚焦：1500W的連續光纖激光束通過傳輸光纖和準直聚焦鏡組，被匯聚成一個極小的、高能量密度的光斑（通常直徑在0.1-0.3mm）。

材料瞬間熔化與汽化：高能激光束照射到注液孔栓與電池殼體的接縫處，使局部金屬材料在微秒級時間內迅速熔化并汽化。

形成“匙孔”：金屬蒸汽產生的壓力將熔融金屬排開，形成一個深徑比很高的蒸汽孔洞，即“匙孔”。

形成焊縫：激光束在前移動，“匙孔”也隨之移動。前方的金屬不斷熔化，后方的熔融金屬在表面張力和保護氣體的作用下迅速冷卻、凝固，形成一條深度熔透、均勻美觀的密封焊縫。

四、 設備關鍵組成部分

激光器系統：核心部件，通常采用1500W IPG或Raycus等品牌的連續光纖激光器，輸出穩定、電光轉換效率高、光束質量好。

運動控制系統：

機器人/三維工作臺：用于精確控制激光焊接頭到達電池注液孔的位置。機器人靈活性高，適合多工位布局；三維工作臺精度高，適合單一品種大批量生產。

控制系統：采用PLC和工控機，集成品牌如西門子、發那科等，負責整個設備的邏輯控制和焊接工藝程序的執行。

激光焊接頭：包含準直鏡、聚焦鏡、保護氣噴嘴和同軸視覺系統。高質量的焊接頭能確保光束精準聚焦，并提供實時焊縫跟蹤功能。

視覺定位系統：至關重要。采用高分辨率CCD相機，在焊接前自動識別并定位注液孔的位置，補償電池來料的放置公差，確保激光束能精確地對準焊縫。

工裝夾具：定制化的夾具，用于精準定位和夾緊電池，防止在焊接過程中產生位移，確保焊接一致性。

保護氣系統：提供高純度（≥99.999%）的氬氣等惰性氣體，在焊接時吹向熔池，防止高溫金屬與空氣發生氧化反應，保證焊縫質量。

密封性檢測集成（可選）：部分高端設備會集成在線泄漏檢測儀，在焊接完成后立即對電池進行氣密性測試，實現質量閉環控制。

五、 主要優勢與特點

極高的密封性：激光焊接的焊縫深度熔透、連續均勻，無虛焊、漏焊，可實現極高的氣密性要求（如泄漏率 ≤ 1×10?? Pa·m3/s），有效防止電解液泄漏和外部水分侵入。

焊接強度高：焊縫強度接近甚至超過母材，能承受電池在使用過程中因內壓變化產生的應力。

熱影響區小：能量集中，對電池內部結構和電芯的熱影響極小，避免了因過熱損傷電芯或隔膜的風險。

焊接效率高：1500W的功率足以實現高速焊接，單顆電池的注液孔焊接時間通常在1-3秒內完成，生產效率遠高于傳統焊接方式。

自動化與智能化：全自動化操作，配合視覺系統，可實現無人化生產。焊接參數（功率、速度、頻率等）由軟件精確控制，保證每一顆電池的焊接質量高度一致。

焊縫美觀：焊縫成型美觀、平滑，無需后續處理，符合高端電池產品的品質形象。

環保無污染：屬于非接觸式焊接，無焊渣飛濺，清潔環保。

六、 典型技術參數

總結來說，1500W電池注液孔激光焊接機是現代鋰離子電池智能制造產線中不可或缺的關鍵設備。它以其卓越的密封性能、高效的生產節拍和穩定的加工質量，為動力電池和儲能電池的安全性與可靠性提供了堅實保障。

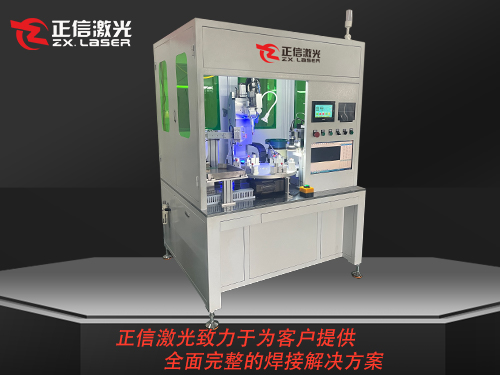

產品展示：

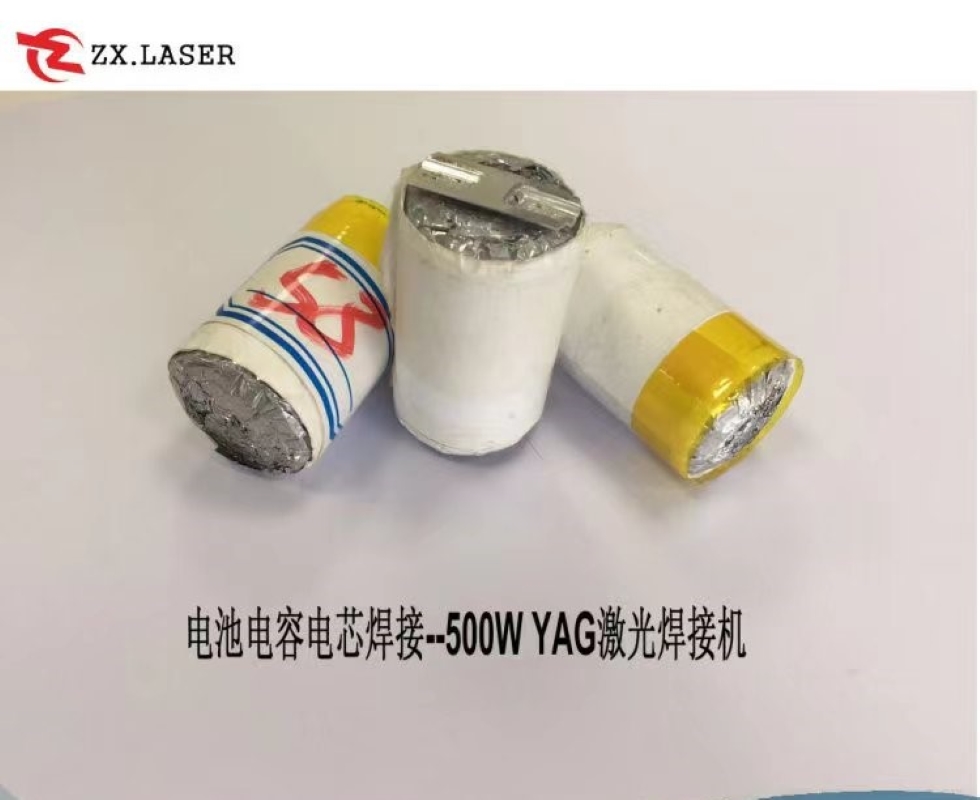

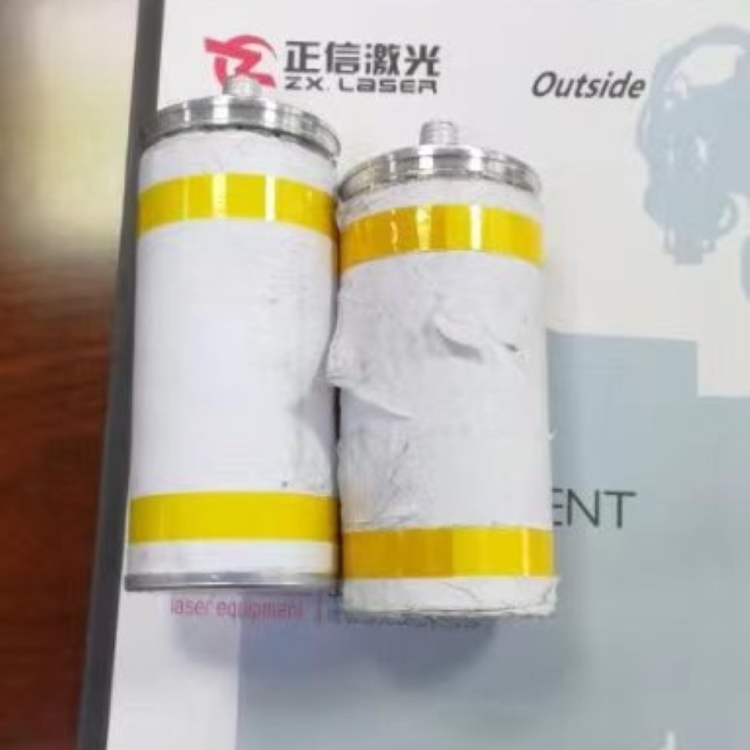

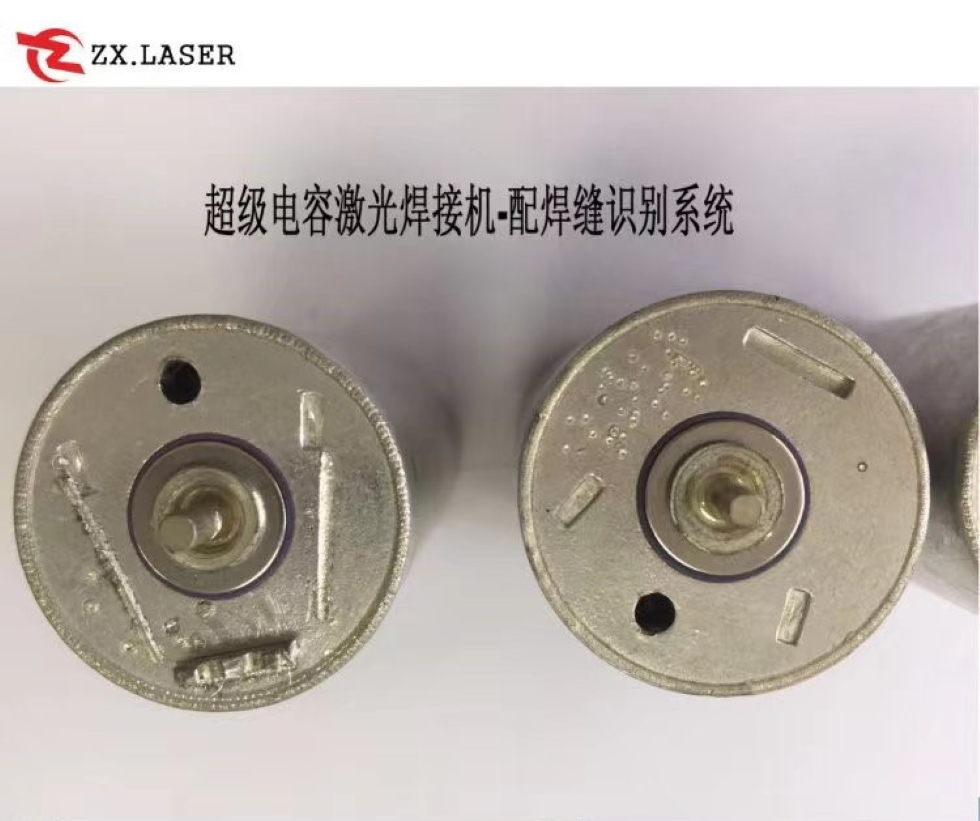

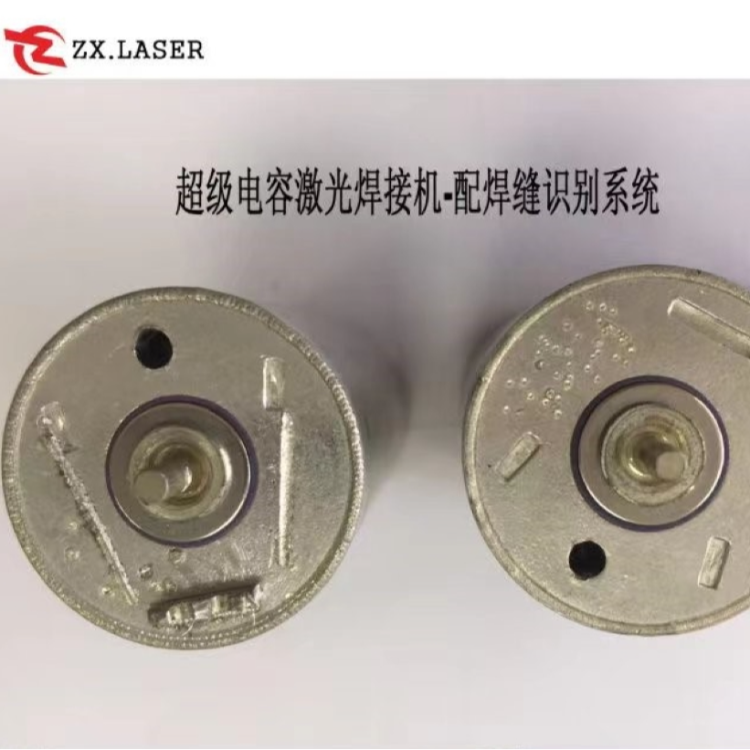

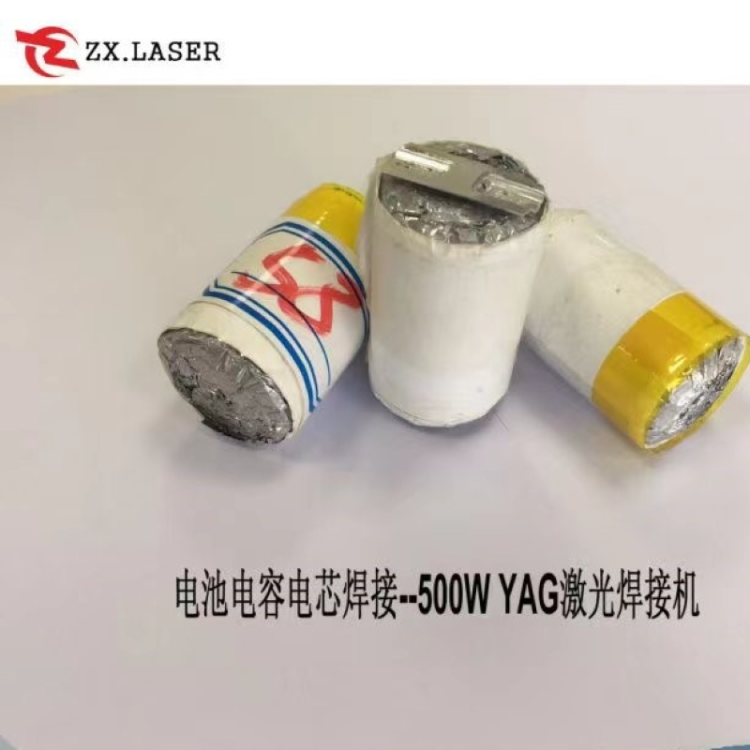

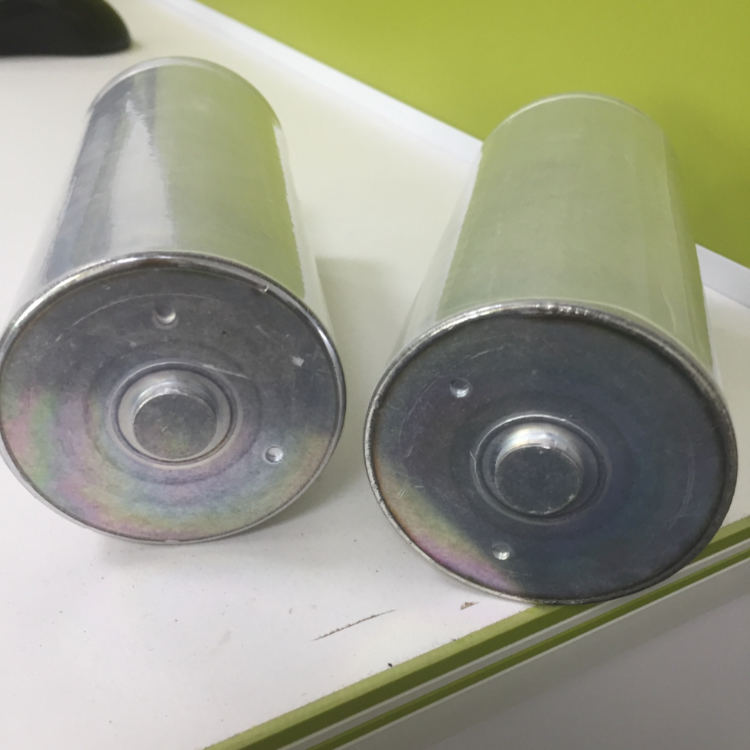

樣品展示：
