吸波材料 高頻5G吸收材料  定制尺寸

        隨著電子設備向小型化和更高數率的方向發展,由此帶來的是組件之間的間距越來越小、波長不斷縮短。當波長縮短到接近組件和設備的物理尺寸時,這將導致噪聲的"天線效應”增大。因此,防止噪聲耦合到這些能輻射或產生耦合場的“天線”結構上變得更加重要,因?yàn)樵诟叩念l率上,采用低成本的方式來實現對產品的電磁防護也變得更為困難。同時,較小的波長會接近許多受試設備( EUTs )的物理尺寸,導致發生腔體的共振效應。當閉合體尺寸等于半波長的整數倍時,對應頻率就是一諧振頻率。在機箱內產生的波,其波節點(即零振幅)位于外殼的導電壁上。此結構就起到了腔體諧振器的作用。例如，-一個2英寸見方乘1/2英寸的金屬腔體其- -階模的諧振頻率在12 GHz左右。在這些非常高的頻率,即使是弱耦合也可以激勵起強烈的振蕩,然后場可以耦合到腔體內的任何其他點或可以產生輻射。腔體諧振的危險是,如果一個噪聲源含 有對應諧振頻點的頻率成分,于以腔體"Q-因數”產生的乘積或放大效應,那么在諧振頻率上會激勵起很強的場。減弱該現象的一種方法是通過能損耗能量(Q-抑制)的措施來降低腔體的"Q-因數”, 通常做法是在腔體內安放吸收材料。

       諧振型高頻吸波材料，能夠依靠材料本身的特性吸收高頻能量。通常情況下，這些高頻能量在通過吸波材料時與材料中的吸收介質發生諧振及渦流損耗，最后以熱量的形式損耗掉?？筛纳铺炀€方向圖，提高雷達測向準確性；防止微波器件和設備的電磁干擾等作用。

       諧振型吸波材料，厚度通常與工作波長密切相關，且影響到吸收效果。當厚度與工作波長之比d/λ約為0.05，在諧振頻率有較好的吸收。在同樣的工作頻率下，可以通過調整電磁參數，或調整厚度，以達到相似的吸波效果，從而達到性價比的平衡。

 客戶訂制：

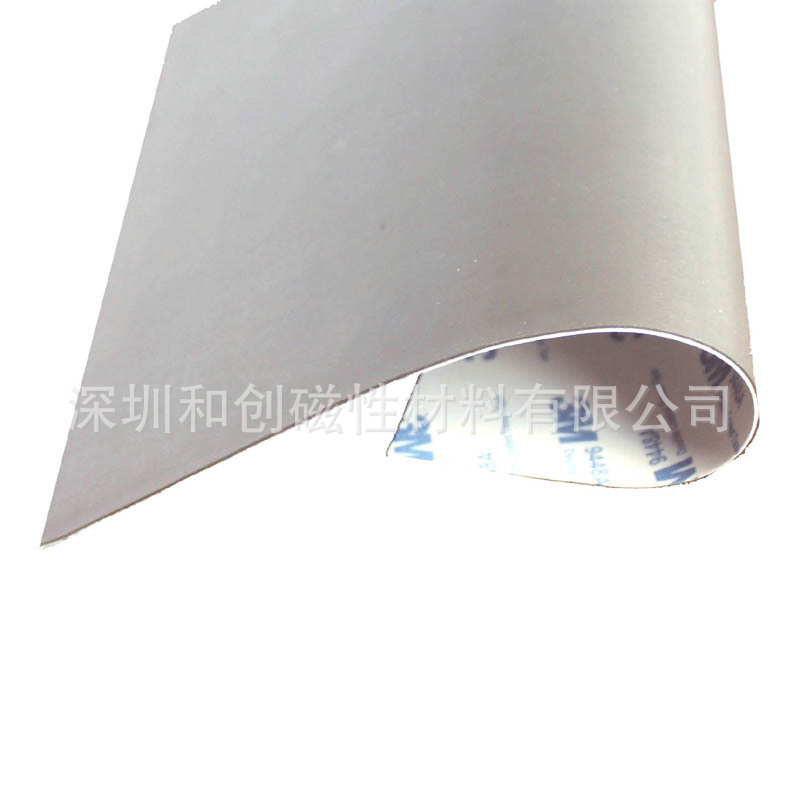

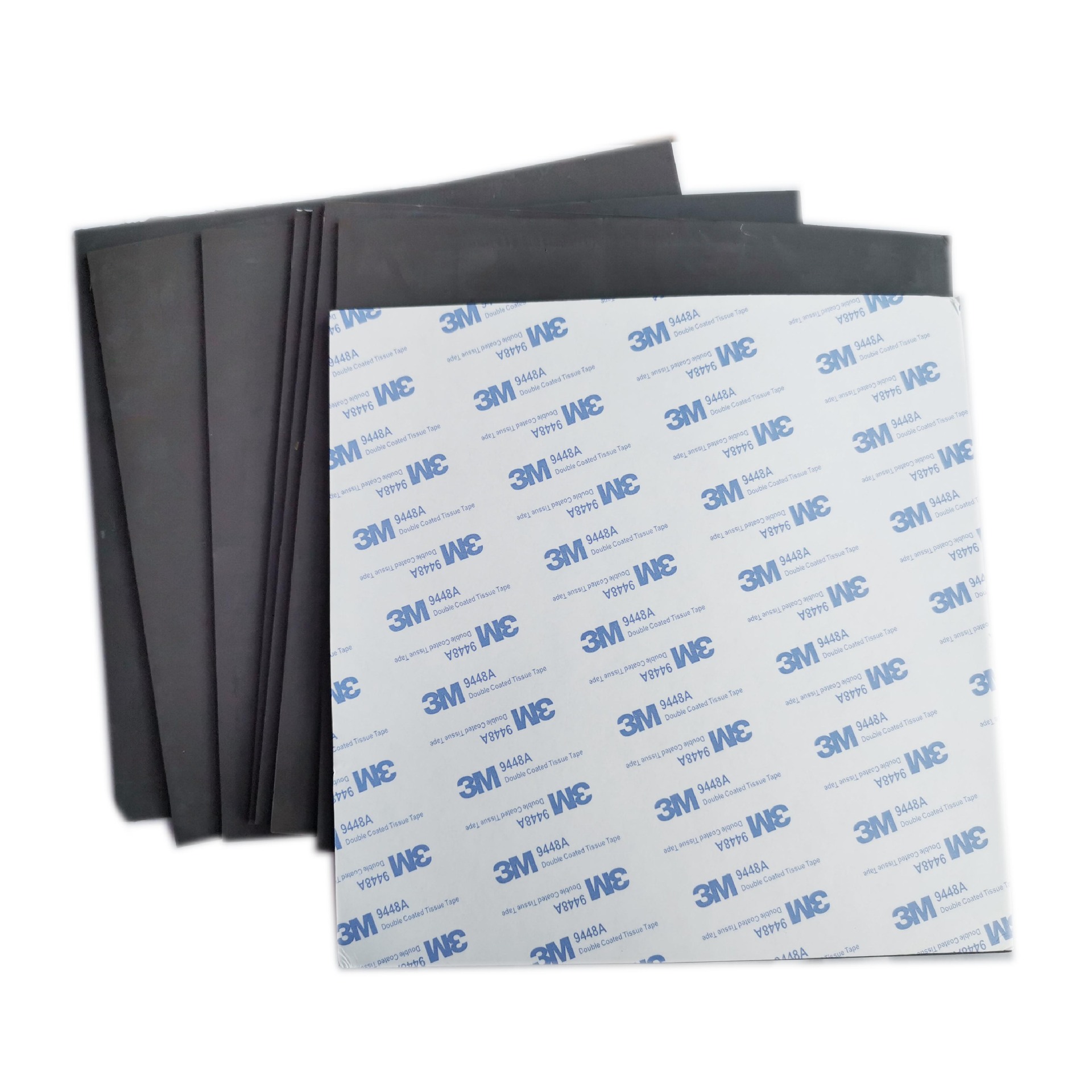

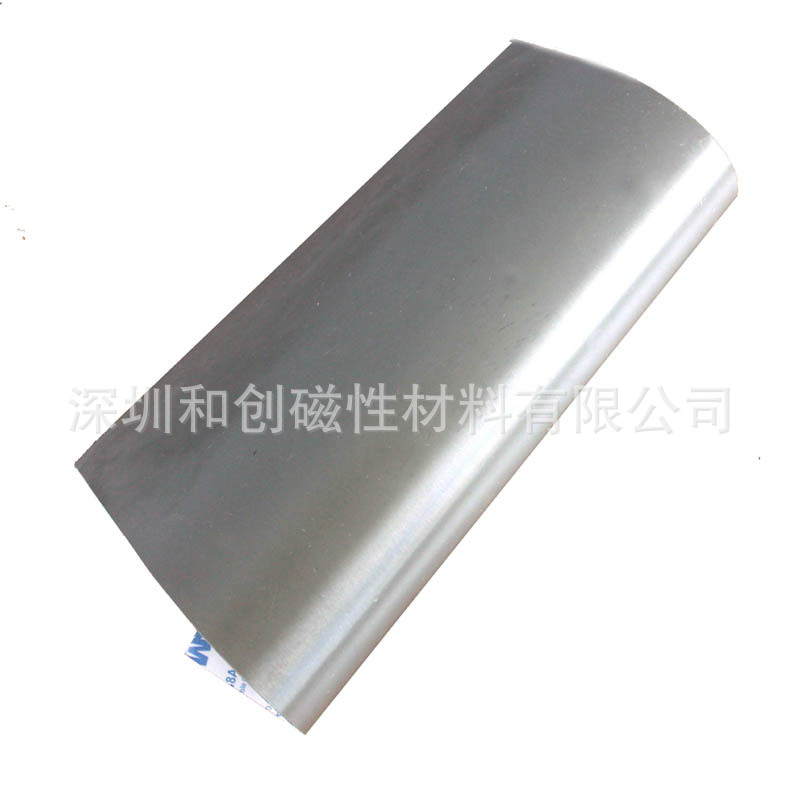

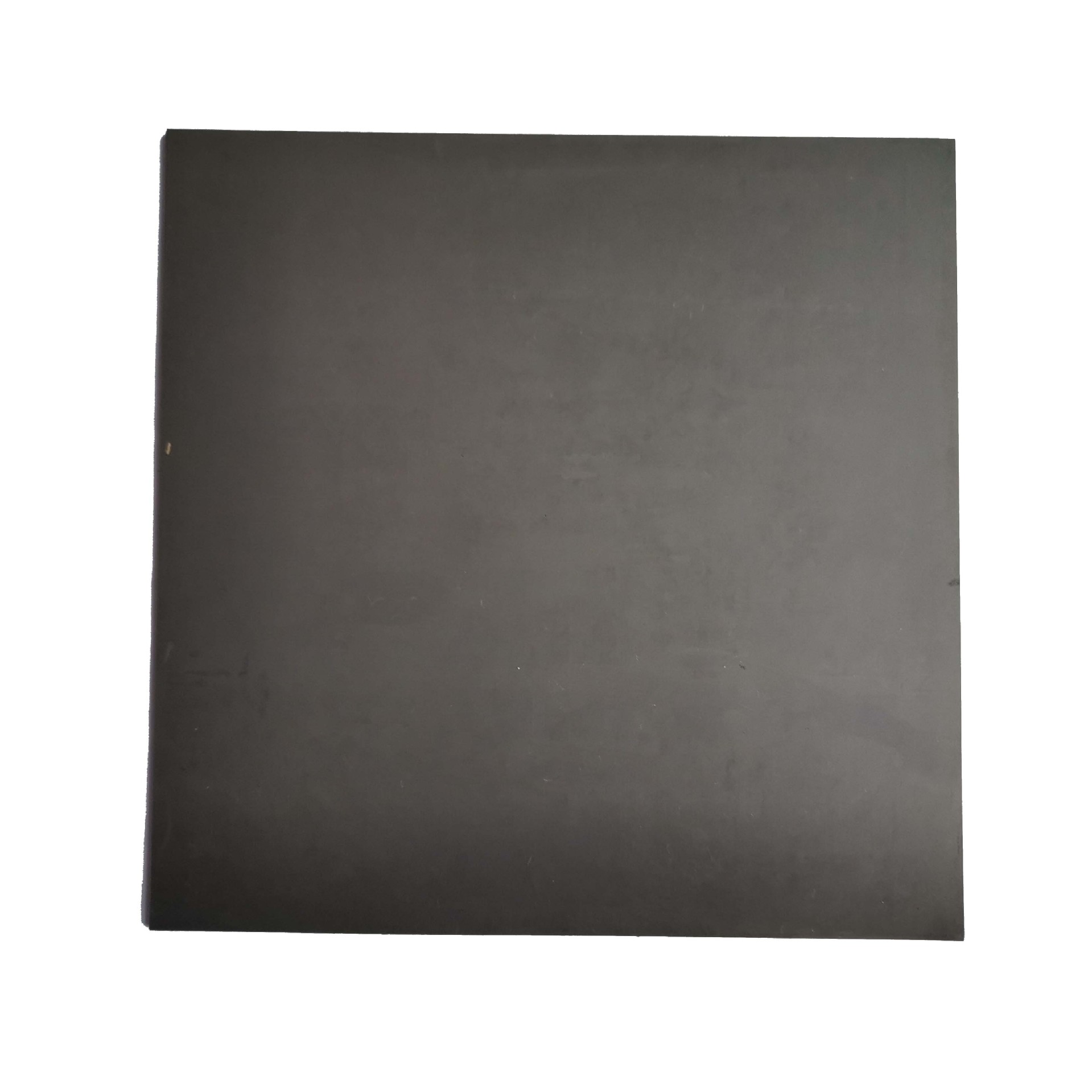

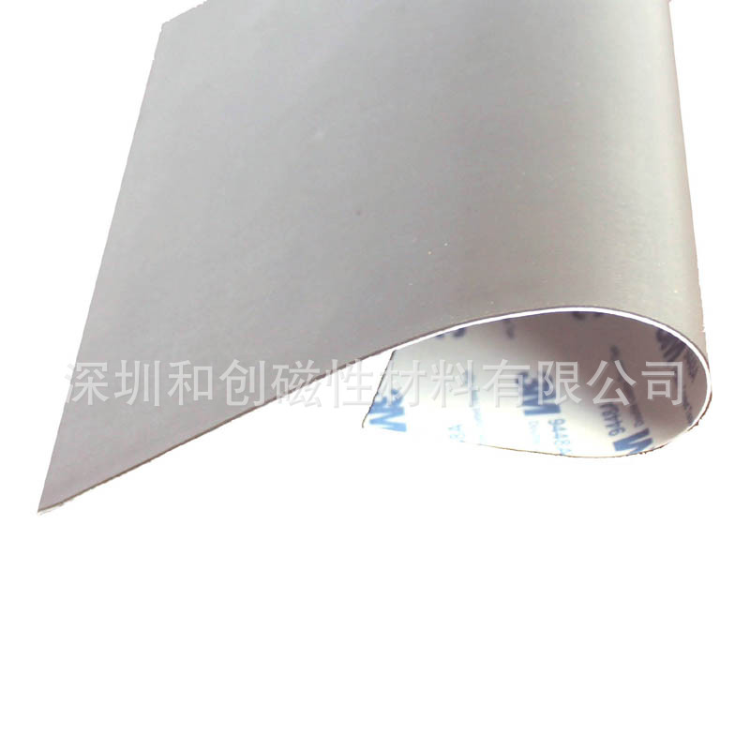

       高頻吸波材料為深灰色平板薄片，基本規格200*200mm，可由用戶確定其他尺寸，可按用戶要求尺寸切成小塊。
