產品概述

       DSJX-9全自動絕緣靴手套耐壓試驗裝置是電力系統操作和檢修必備的安全防護用具，DL408《電

業安全工作規程》規定了絕緣靴及絕緣手套等常用安全工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗，周期為半年，試驗過程中不允許擊穿，同時絕緣靴泄漏電流不大于限定值。

       儀器采用多路高壓泄流測量專利技術和紅外數據通訊技術，實現了安全測量高壓泄漏電流的目的。通過本技術的應用，測試儀與高壓系統完全隔離，不僅可以精確測量多路高壓泄漏電流，而且確保了試驗人員的人身安全。

      為了提高工作效率，一次可以同時進行6/8只試品的試驗，為避免重復試驗，采用高壓分斷專利技術，試驗過程中可以將擊穿的試品脫離高壓試驗系統，沒有擊穿的試品繼續試驗直到完成試驗。

產品特點　

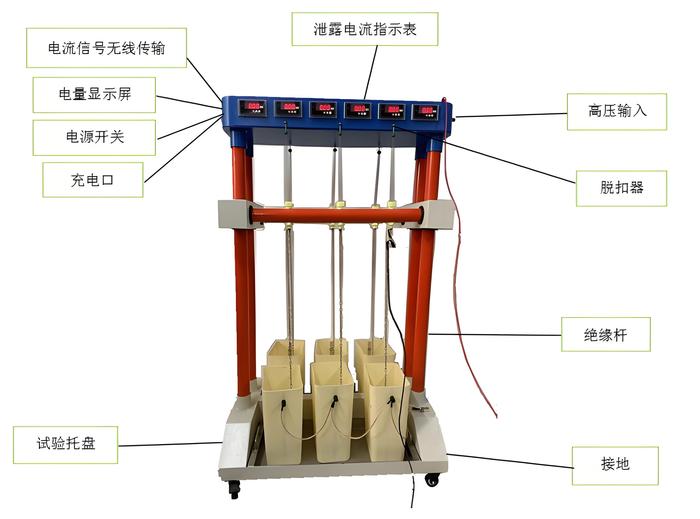

1、同時進行6/8只絕緣靴或絕緣手套的試驗，分別測量泄漏電流。

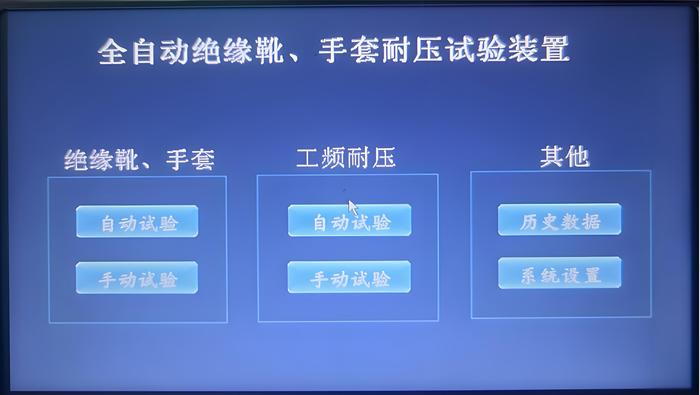

2、采用大屏幕液晶全漢字顯示，顯示信息量大，一屏同時顯示8路高壓泄漏電流、試驗電壓、電流、計時時間等參數。

3、可測量試驗電壓、試驗變壓器一次電流等參數。

4、采用紅外通訊專利技術，使操作臺與高壓系統徹底隔離，確保試驗人員安全。

5、全自動進行耐壓試驗。試驗開始后，儀器自動合閘以國標要求升壓速度自動升壓，升至預定電壓開始計時并保持試驗電壓，時間到自動降壓至零并斷電，同時顯示各試品泄漏電流并自動保存試驗結果。

6、具有專用接地容器，便于操作。

7、每路試品均具備高壓分斷機構，當任意一路擊穿時，該路試品將自動脫離高壓，不影響試驗的進行。

8、具有過壓、過流保護功能。

9、具有高壓危險警示燈顯示。

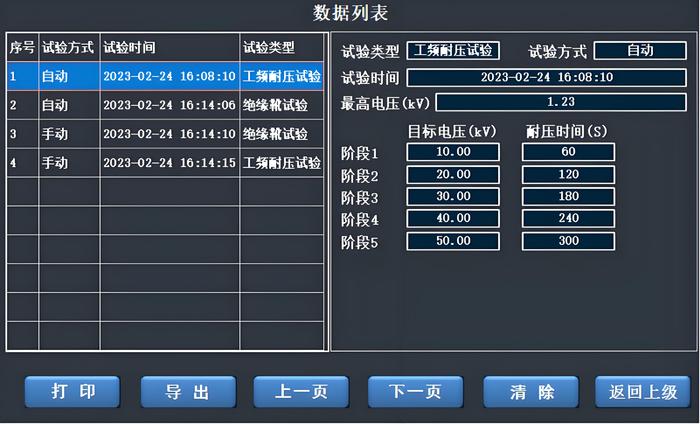

10、可保存60組試驗數據及結果，隨時查閱。

11、實時日歷時鐘功能。

技術指標

1、額定輸出電壓：30kV、50kV、100kV（可定制）

2、額定容量：3kVA、5kVA（可定制）

3、輸出電壓量程：50.0 kV（250V）

4、電壓測量誤差：＜±（0.5%U+0.02%Umax），其中U為示值，Umax為量程上限值

5、輸入電流量程：25.0A
6、電流測量誤差：＜±（0.5%I+0.02%Imax），其中I為示值，Imax為量程上限值

7、泄漏電流量程：25.00mA
8、泄漏電流測量誤差：±（1.0%I+1個字），其中I為示值

9、泄漏電流分辨率：0.01 mA
10、數顯計時：10~990S

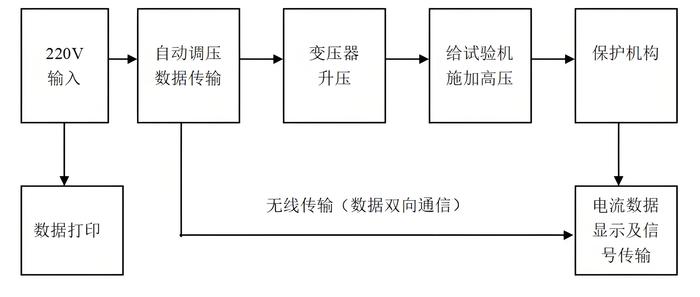

工作原理
