產品別稱：架空輸電線路導線弧垂監測裝置、架空線路弧垂監測裝置、電力弧垂監測系統、導線弧垂在線監測系統
一、行業動態
2023年9月，國家能源局在《關于加強輸電線路安全運行管理的指導意見》中特別強調，需加強對導線弧垂、溫度等關鍵運行狀態的實時監測。行業數據顯示，因?qū)Ь€弧垂異常引發的線路跳閘、對地放電等事故，在輸電線路故障中占有相當比例，尤其在夏季高負荷與冬季覆冰時期，風險顯著上升。這凸顯了對導線弧垂?fàn)顟B(tài)進行精準、在線監測的緊迫性，智能化監測手段正逐步成為輸電線路精益化管理的標準配置。
二、產品概述
TLKS-PMG-HC 架空輸電線路導線弧垂監測裝置是特力康科技研發的一款高精度、智能化監測產品。該裝置能夠?qū)旊娋€路導線的弧垂、對地距離等關鍵參數進行持續、自動的采集與分析，通過實時數據呈現與智能預警，助力運維人員精準掌握線路運行狀態，有效防范因弧垂異常導致的各類安全隱患，為提升電網主動安全防御能力提供可靠的技術支撐。
三、工作原理
TLKS-PMG-HC 架空輸電線路導線弧垂監測裝置核心在于高精度弧垂傳感器。該傳感器通過實時測量導線與地面的垂直距離，并結合線夾出口處導線的水平傾角等參數，經內置算法模型綜合計算，得出精確的弧垂值。當監測數據超出預設安全閾值時，系統將立即通過4G/WIFI/光纖等通信網絡，將告警信息及數據發送至遠程監控中心，指導運維人員快速響應，實現從狀態感知到風險處置的閉環管理。
四、核心功能
- 高精度狀態監測：采用專用弧垂傳感器，實時采集導線對地距離、水平傾角等數據，確?；〈褂?jì)算結果的準確性。
- 智能采集與傳輸：支持按預設周期（默認30分鐘）自動采集數據，并可響應遠程指令，實現數據的靈活上報與高效傳輸。
- 多級預警機制：一旦識別到弧垂異常，系統立即啟動多通道報警，通過平臺、短信等多種方式推送預警信息。
- 電源智能管理：內置電池電壓監控功能，保障設備在野外環境下長期穩定運行，有效延長設備使用壽命。
- 安全數據交互：采用數據加密傳輸技術，確保通信安全，并可無縫對接各省電力公司主站平臺，促進數據共享與業務協同。
五、技術參數
參數類別 | 規格說明 |
供電方式 | 太陽能 + 鋰電池 |
通信方式 | 4G全網通（移動/電信/聯通自適應） |
工作電壓 | DC 12V |
工作電流 | < 50mA |
持續待機 | > 30天 |
測量范圍 | 0 - 200米 |

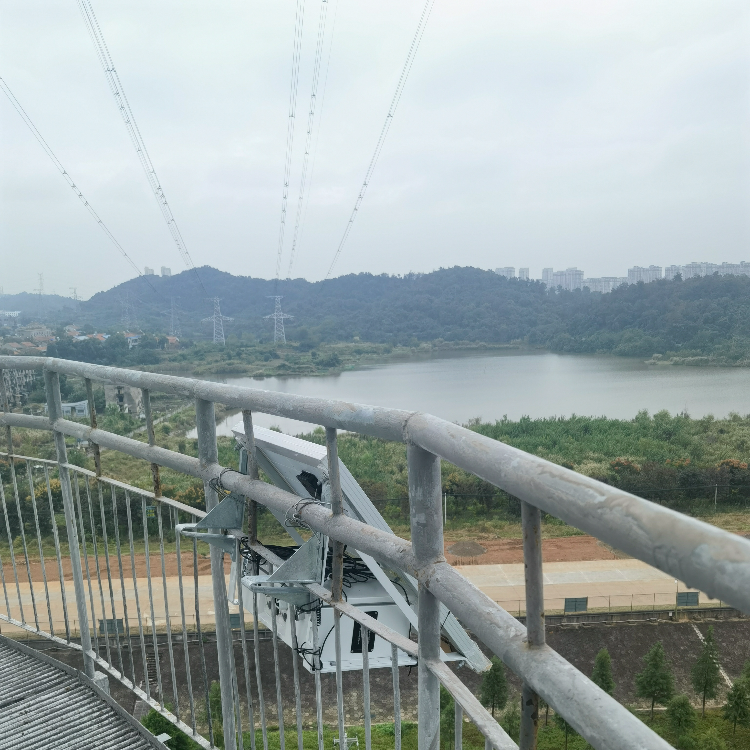

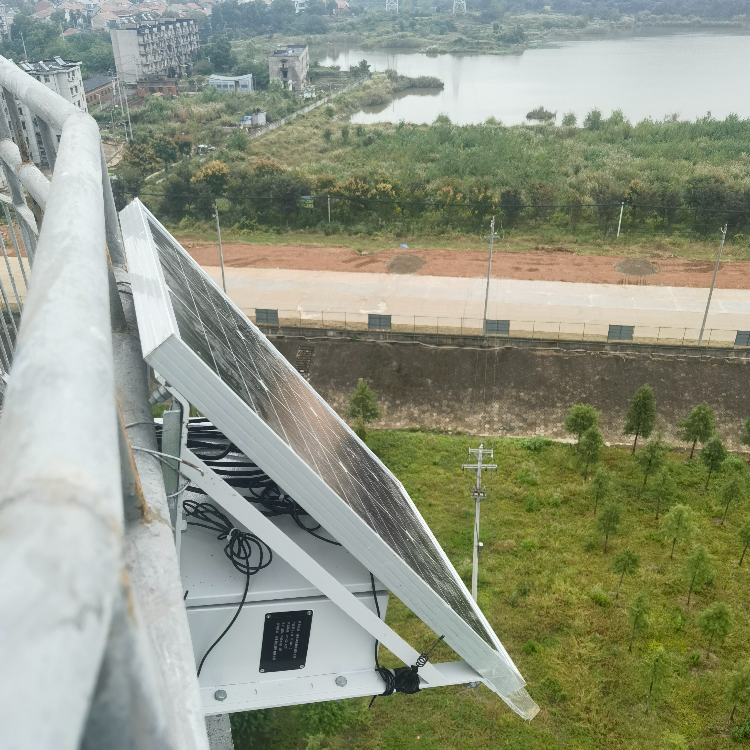

六、安裝方案
TLKS-PMG-HC 架空輸電線路導線弧垂監測裝置設計靈活，適配多種安裝場景，以滿足不同的監測需求：
- 跳線弧垂監測：將傳感器直接固定于耐張桿塔的跳線上，精確監測其弧垂變化。
- 絕緣子串傾斜監測：在絕緣子串的上下兩端安裝傳感器，通過測量其傾斜角度來評估弧垂?fàn)顟B(tài)。
- 檔距中央弧垂監測：在檔距中央的兩相導線之間安裝監測裝置，直接實現相間弧垂的實時測量與對比。
七、展望未來
在電網智能化轉型不斷深化的今天，特力康科技始終致力于以創新技術護航電網安全。TLKS-PMG-HC架空輸電線路導線弧垂監測裝置以其精準的監測能力與可靠的性能表現，已成為輸電線路精益化運維的重要工具。未來，我們將持續迭代產品與技術，為構建更安全、更堅韌的智能電網貢獻力量，守護電力能源的穩定供應。產品可定制，報價為市場當前發布時參考價，實際價電議。
