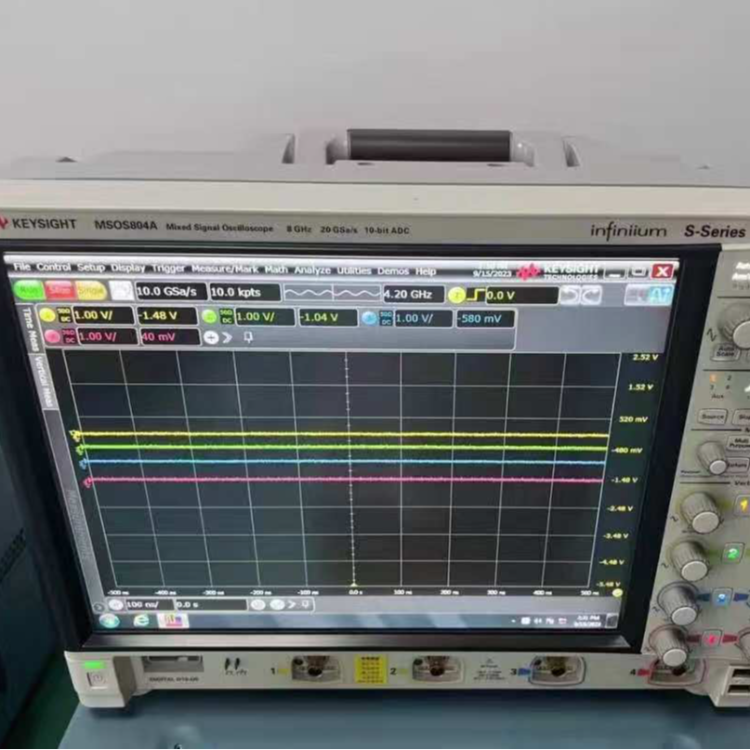

是德MSOS804A混合信號示波器MSOS804A
是德MSOS804A混合信號示波器MSOS804A
MSOS804A 是是德科技（Keysight）Infiniium S 系列的8GHz 混合信號示波器（MSO），定位中高端高速信號測試，核心優勢是高分辨率 + 低噪聲 + 深存儲，適配高速數字與混合信號同步分析，核心信息如下：
一、核心硬件參數
類別 | 參數 |
|---|---|
通道配置 | 4 個模擬通道 + 16 個數字邏輯通道（共 20 通道） |
帶寬 | 8GHz（全模擬通道），典型上升時間約 53.8ps（按 0.43/BW 計算） |
采樣率 | 2 通道 20GSa/s，4 通道 10GSa/s（保證高速信號細節捕捉） |
存儲深度 | 標準 100Mpts / 通道，可升級至 400Mpts / 通道（長時段信號完整記錄） |
垂直分辨率 | 全帶寬 10 位 ADC；高分辨率模式可達 16 位（量化精度顯著提升） |
系統性能 | 全帶寬 ENOB 6.4；噪聲底 260uV；SFDR 72dB；RF 噪聲密度 - 160dBm/Hz |
顯示 | 15 英寸 XGA 電容式觸摸屏（1024×768，支持多點觸控） |
尺寸重量 | 寬 622mm× 高 445mm× 深 658mm；約 12kg，靜音運行（35dB） |
二、功能亮點
高分辨率低噪聲前端10 位 ADC + 高分辨率模式（16 位），搭配低噪聲前端，精準測量小信號與高速信號的細微波動，適合高速數字總線的信號完整性分析。
混合信號同步分析4 路模擬 + 16 路數字信號同屏觸發 / 顯示 / 解碼，支持 PCIe、USB、DDR、I2C/SPI/CAN 等協議，適配嵌入式與高速數字系統調試。
InfiniiScan 觸發系統支持邊沿、脈寬、斜率、碼型、協議等多種觸發，快速定位偶發異常信號，提升調試效率。
深存儲與高速處理最大 400Mpts / 通道存儲深度，Intel i5 主板 + SSD，數據卸載速度達 200MB/s，支持長記錄快速分析。
擴展性強兼容多種有源 / 差分 / 電流探頭，可選眼圖分析、一致性測試、電源完整性等軟件模塊，適配不同測試場景。
三、適用場景
- 高速數字電路：PCIe 4.0/5.0、USB4、DDR5 等總線的信號完整性與一致性測試
- 嵌入式系統：模擬 + 數字信號協同調試，串行 / 并行總線解碼與觸發
- 電源電子：GaN/SiC 器件的高速開關信號測量，電源完整性分析
- 通信與消費電子：高速接口與混合信號電路的研發測試
