WS4.5D3HV DC4571D3單向瞬變二極管大功率ESD保護器件

VBAT端口浪涌過壓保護設計

射頻電源,基帶電源過壓保護器件。

供電范圍為 3.3V~4.2V， 3.7V/2A 電源供電， 當模塊在功率發射時，可能會導致供電電源上有瞬時較大壓降，造成電壓過低 或供電電流不足，模塊可能會關機或重啟。所以為減少模塊工作時的電源波動，需采用 低 ESR 值的穩壓電容，VBAT_BB 和 VBAT_RF 需采用星型走線，走線盡量短足夠?qū)挘詼p 小走線的等效阻抗。另為保證電源穩定，建議在電源前端加 VRWM=4.7V、低鉗位電壓和高峰值脈沖電流 IPP 的 TVS 管

單向瞬變二極管大功率ESD保護器件Single Channel ESD&EOS

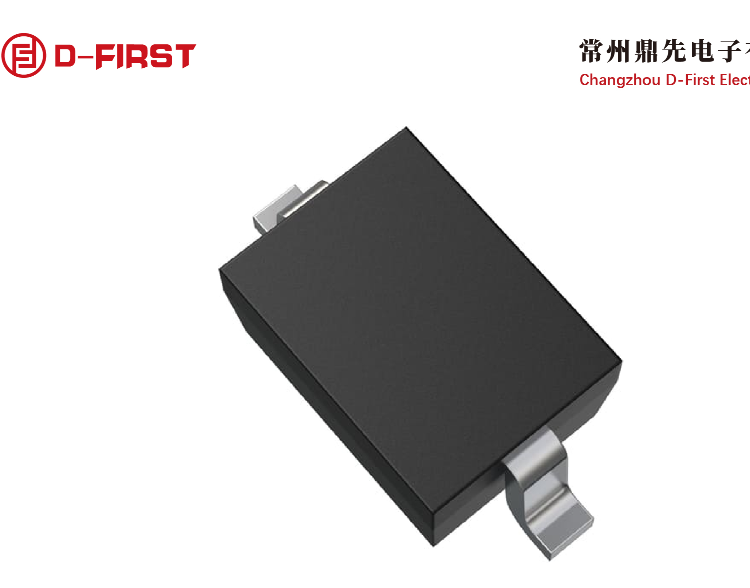

1.Part No.：WS4.5D3HV  DC4571D3

2.VRWM（V）：4.7

3.VBR（V）Min：4.8

4.Cj（PF）：485(TYP) 600(MAX)

5.Ipp（A）：170

6.Vc（V）@Ipp：15

7.IR （μA）Max：0.5

8.PPP（W）：2550

9.MPQ(pcs)：3000

10.Package：SOD-323
