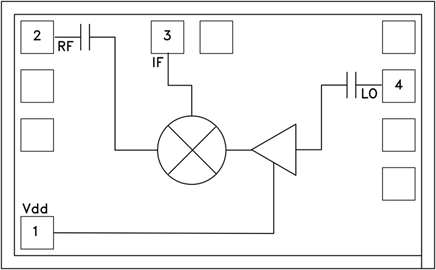

HMC339芯片是一款集成LO放大器的次諧波(x2) MMIC混頻器，可用作上變頻器或下變頻器。 該芯片利用GaAs PHEMT技術，芯片整體面積為1.07mm2。 2LO至RF隔離性能出色，無需額外濾波。 LO放大器采用單偏置（+3V至+4V）雙級設計，僅需+2 dBm的標稱驅動。 所有數據均采用50 ohm測試夾具中的芯片測得，該夾具通過直徑為0.025mm (3 mil)、最小長度小于0.31 mm (<12 mils)的焊線連接。
應用
- 33至42 GHz微波無線電
- 針對點對點無線電應用的上下變頻器
- 衛星通信系統
- 集成LO放大器： +2 dBm輸入
- 次諧波(x2) LO
- 高2 LO/RF隔離： >37 dB
- 裸片尺寸： 1.32 x 0.81 0.1 mm
