LC03-6.TBT低電容TVS用于高速數據接口

該LCO3-6瞬態電壓器的目的是保護組件連接到高速通信線路由雷電引起的電壓浪涌，靜電放電(ESD)，電纜放電事件(CDE)，和電快速瞬變(EFT)。

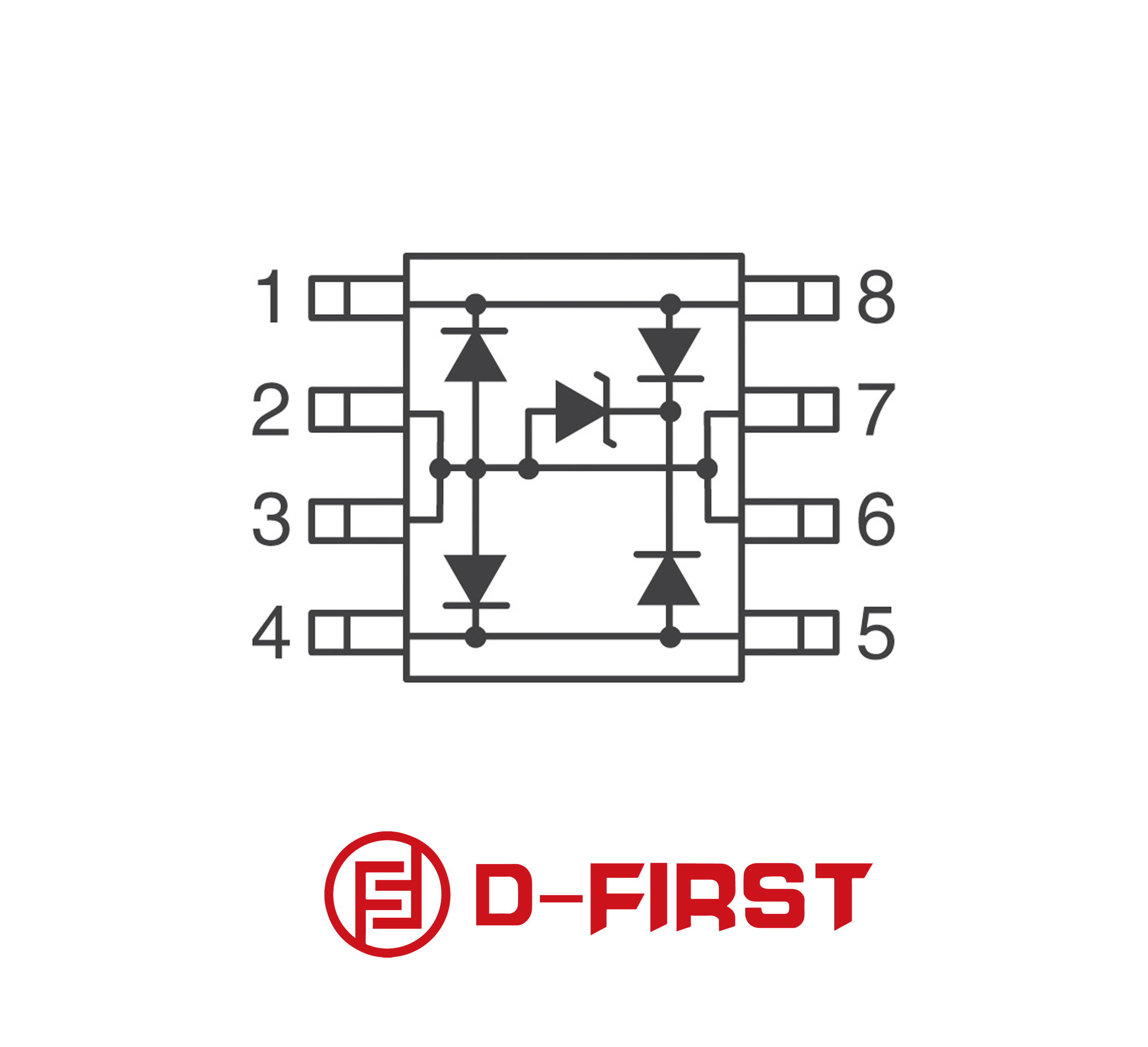

TVS二極管是敏感半導體元件板級保護的理想選擇。LCO3-6將TVS二極管與整流橋相結合，以單個器件在共模和差分模式下提供瞬態保護。器件的電容小化(<25pF)，以確保高速線路上正確的信號傳輸。LCO3-6滿足短途運輸(建筑內)Bellcore1089電信應用的瞬態抗擾度要求。

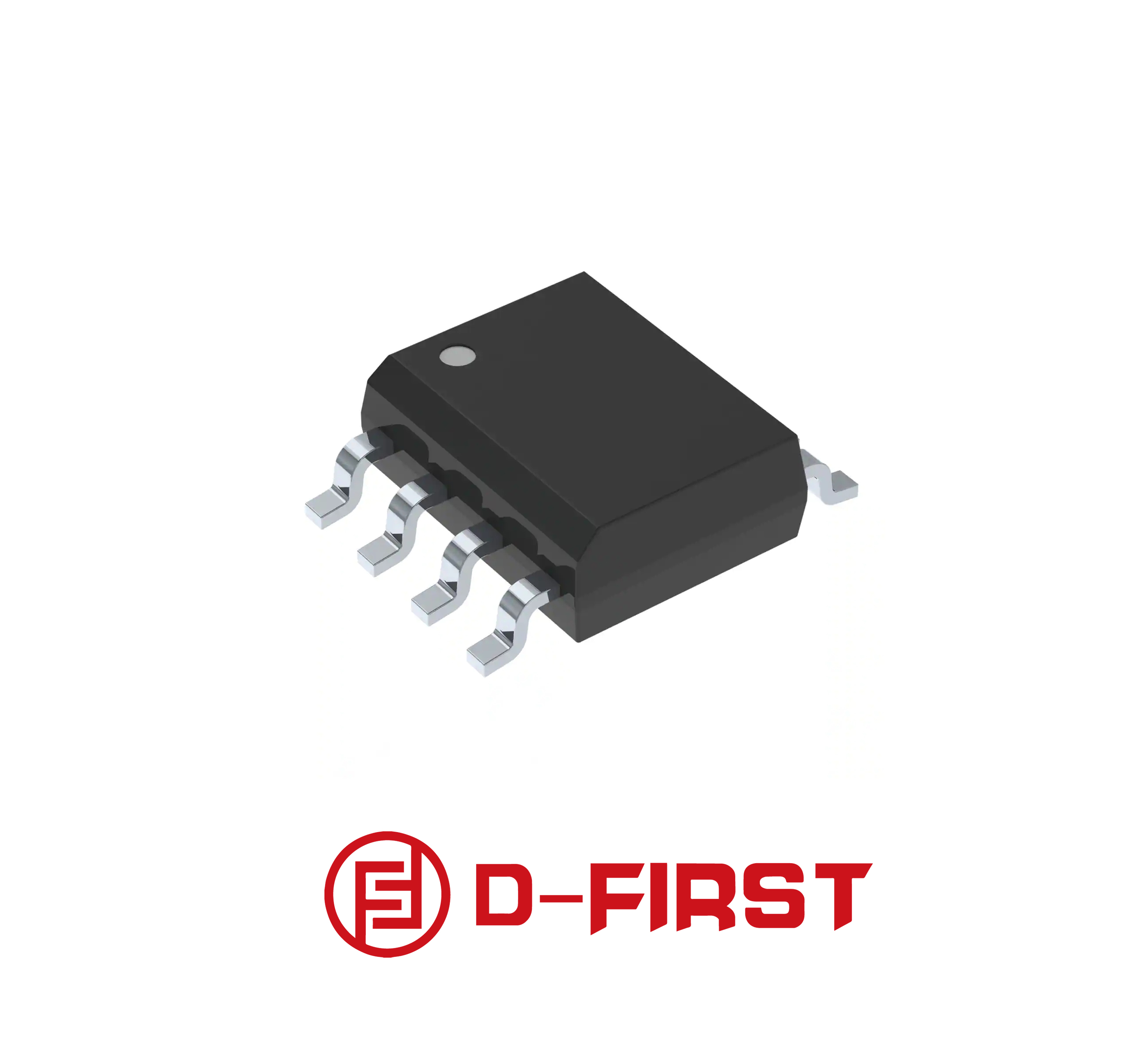

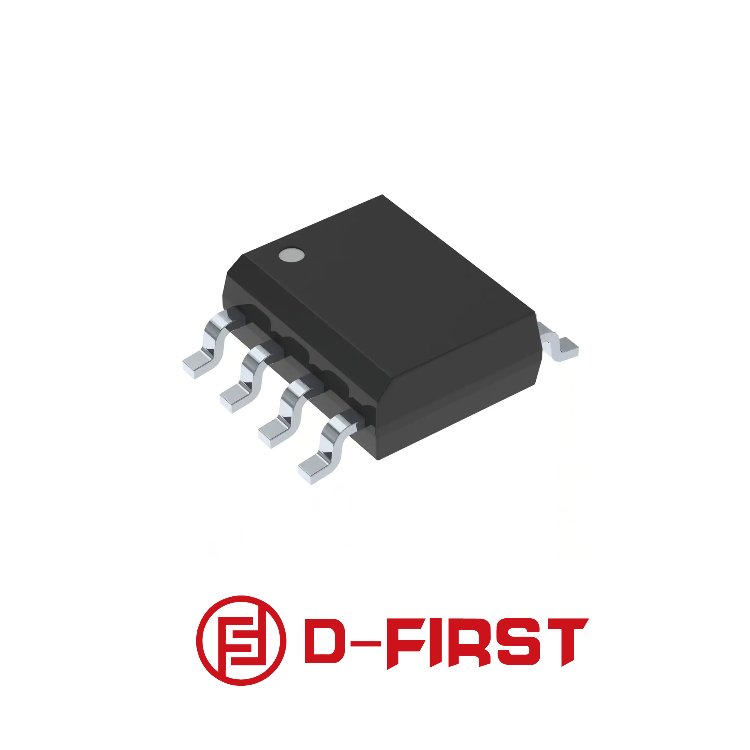

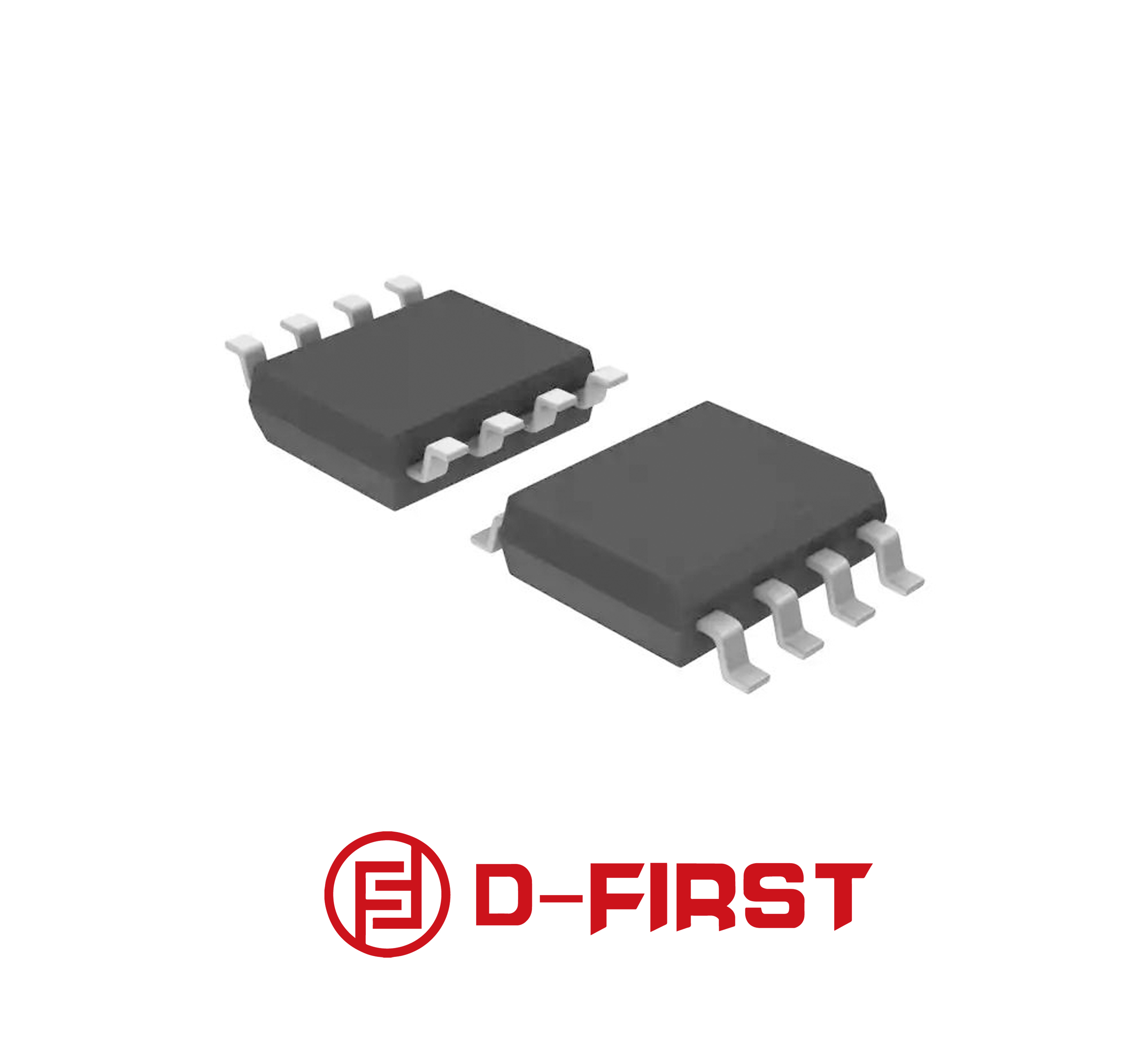

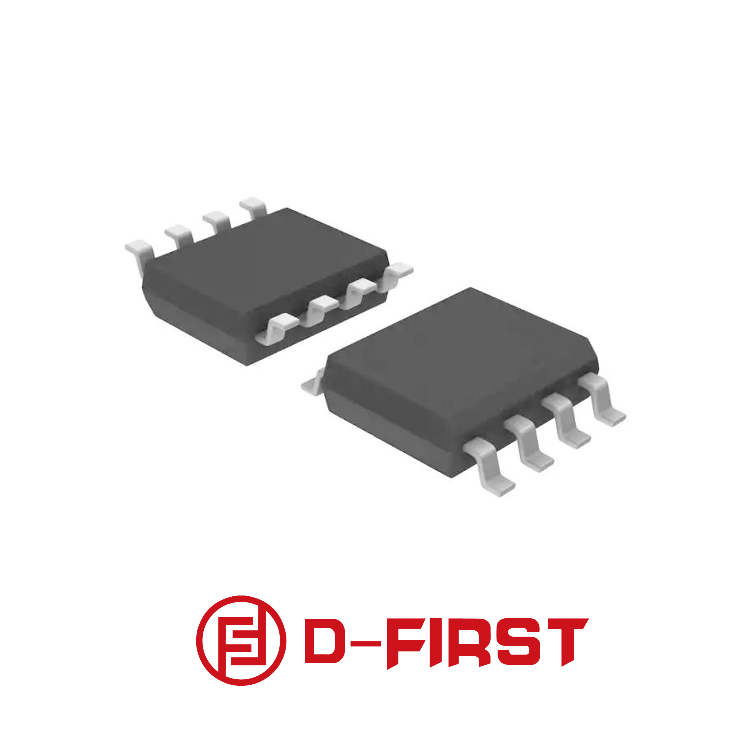

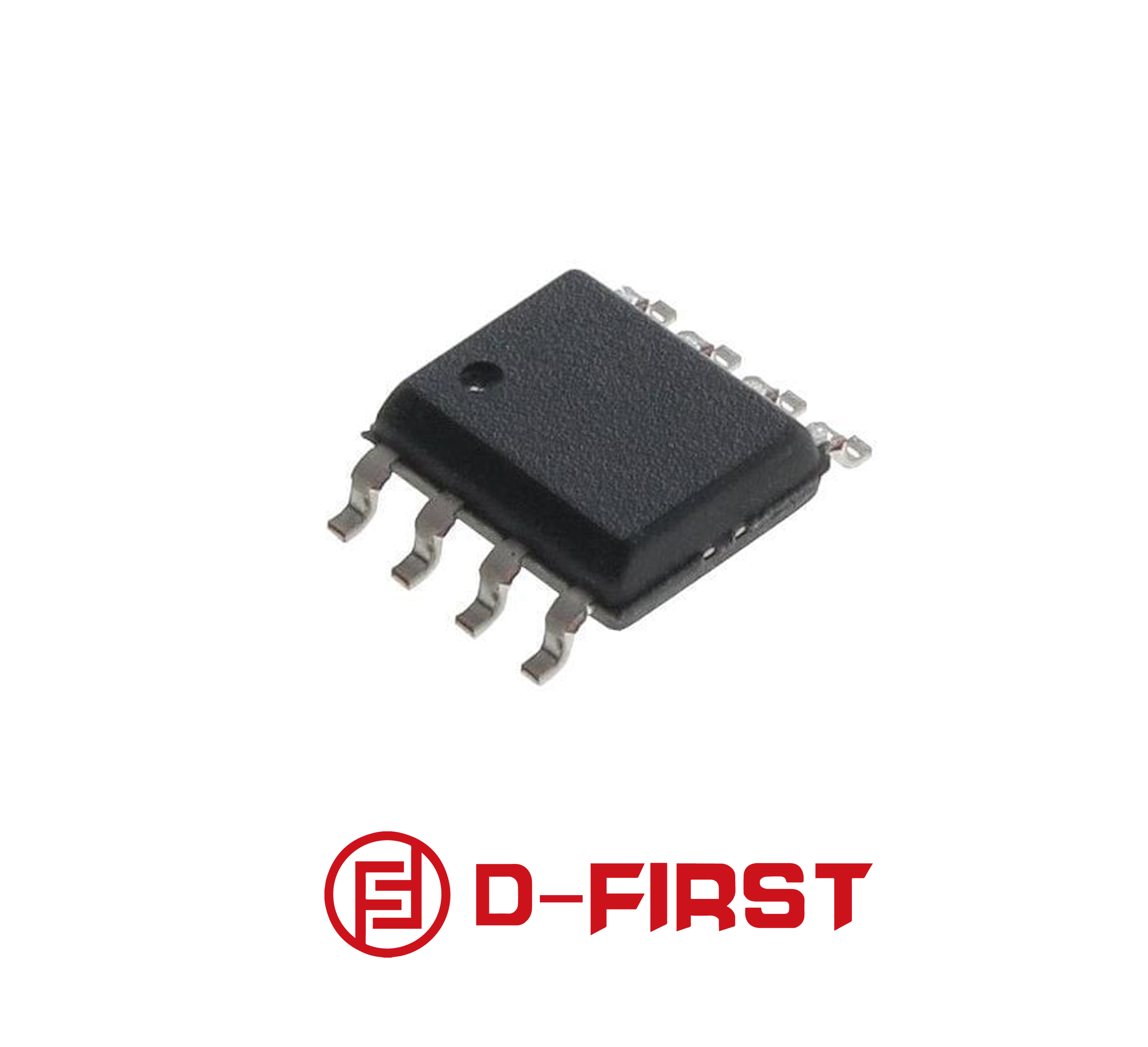

SOIC-8  表面貼裝封裝在密集的PC板設計中具有靈活性。

編號：LC03-6.TBT

產品種類: ESD 器/TVS 二極管

極性: Bidirectional

工作電壓: 6 V

通道數量: 2 Channel

封裝: SOIC-8

擊穿電壓: 6.8 V

鉗位電壓: 20 V

峰值脈沖功耗 (Pppm): 2 kW

Vesd - 靜電放電電壓觸點: 8 kV

Vesd - 靜電放電電壓氣隙: 15 kV

Cd - 二極管電容 : 25 pF

Ipp - 峰值脈沖電流: 100 A

電流額定值: 25 uA

工作電源電壓: 6 V

子類別: TVS Diodes / ESD Suppression Diodes

單位重量: 642 mg

特征

2000瓦峰值脈沖功率(t=8/20us)

為高速數據線提供瞬態保護，以

Bellcore1089(內部建筑)100A(2/10us)ITUK.

201g=40A(5/310us)IEC61000-4-2(ESD)15kV(空氣)，

+8kV(觸點)IEC61000-4-4(EFT)40A(5/50ns)

IEC61000-4-5(Lightning)100A(8/20us)

在公共和差分模式下保護兩條線路

適用于高速接口的低電容

低夾緊和工作電壓

集成式結構節省了電路板空間，了可靠性

固態硅雪崩技術
