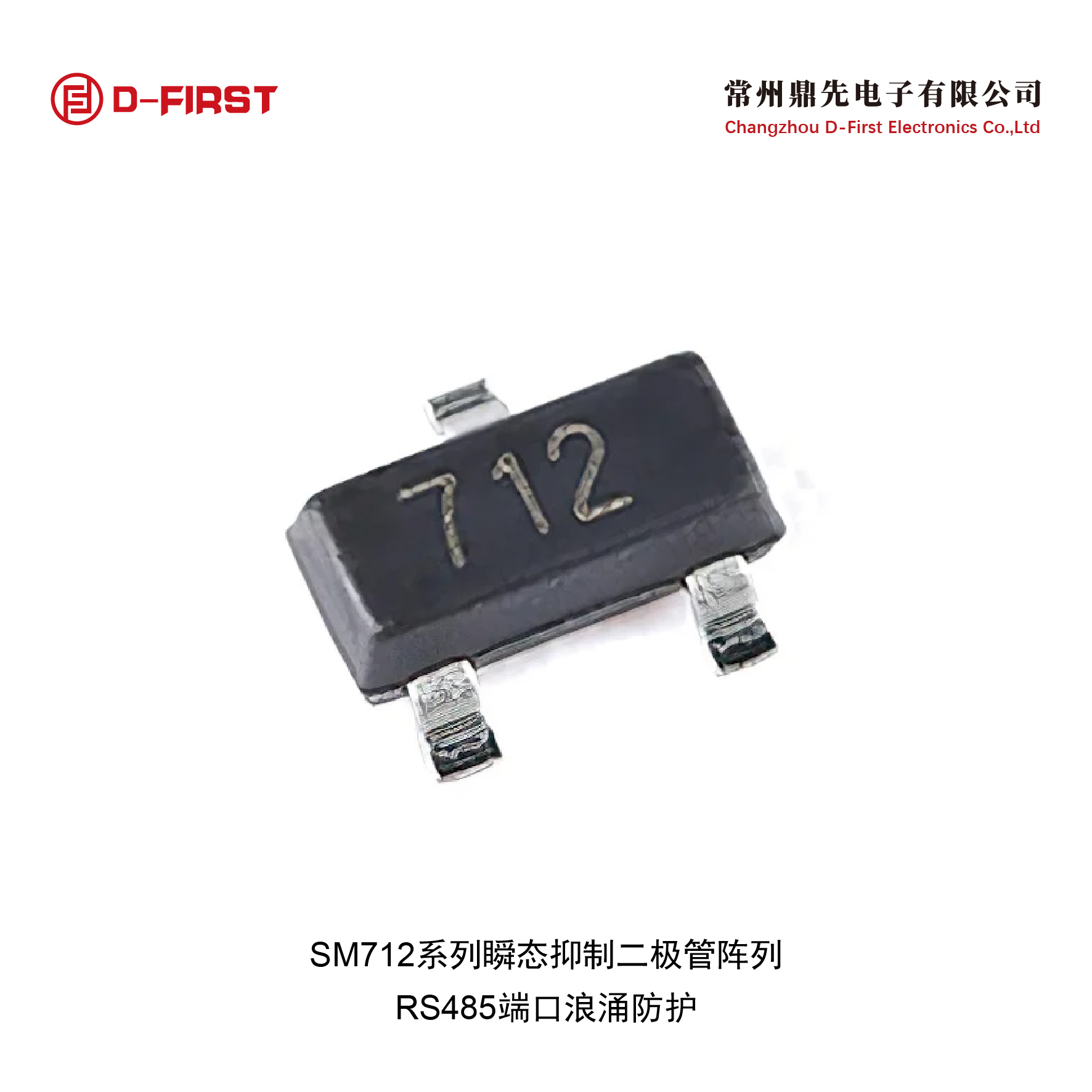

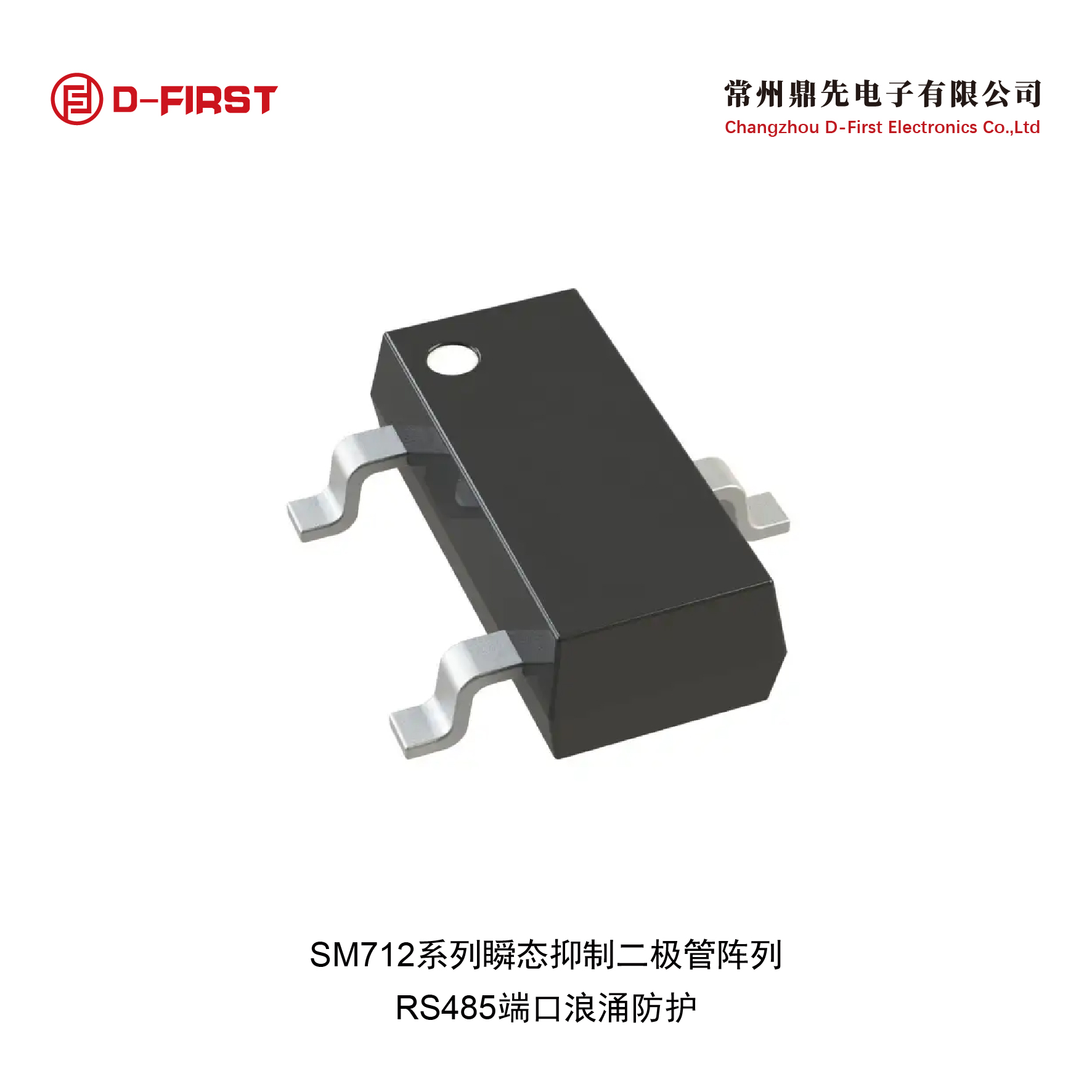

SM712系列雙向不對稱靜電抑制器產品,采用標準SOT-23表面貼裝型封裝,產品具有漏電流小,反應速度快(nS級),可靠性高等特性,被廣泛應用于RS485接口ESD靜電及浪涌防護。
特性
> 采用標準表面貼裝式SOT-23封裝
> 能在IEC61000-4-2國際標準規定的更高級別安全地吸收反復性ESD突波沖擊
> 保護兩條+12V至-7V線路,低鉗位電壓,極間電容低,保證信號的完整性
> 不含鹵素且符合RoHS及Reach測試標準
ESD浪涌特性
> IEC61000-4-2 (ESD) ±15kV (air), ±8kV (contact)
> IEC61000-4-4 (EFT) 40A (5/50ns)
> IEC61000-4-5 (Lightning) 17A (8/20μs)
應用
> Cellular Handsets and Accessories
> Portable Electronics
> Industrial Controls
> Set-Top Box
> Instrumentation
> Servers, Notebook, and Desktop PC
工業型號
SM712、SM712-02HTG、SM712-TP、SM712.TCT、PSM712、PSM712-LF-T7
供貨情況
Sm712系列產品采用SOT-23標準封裝,每盤3,000個。 現提供樣品;



WCM-3216-222T:共模扼流程線圈(共模電感),常用在USB/LVDS/HDMI/以太網/485/CAN等差分信號濾波電路。

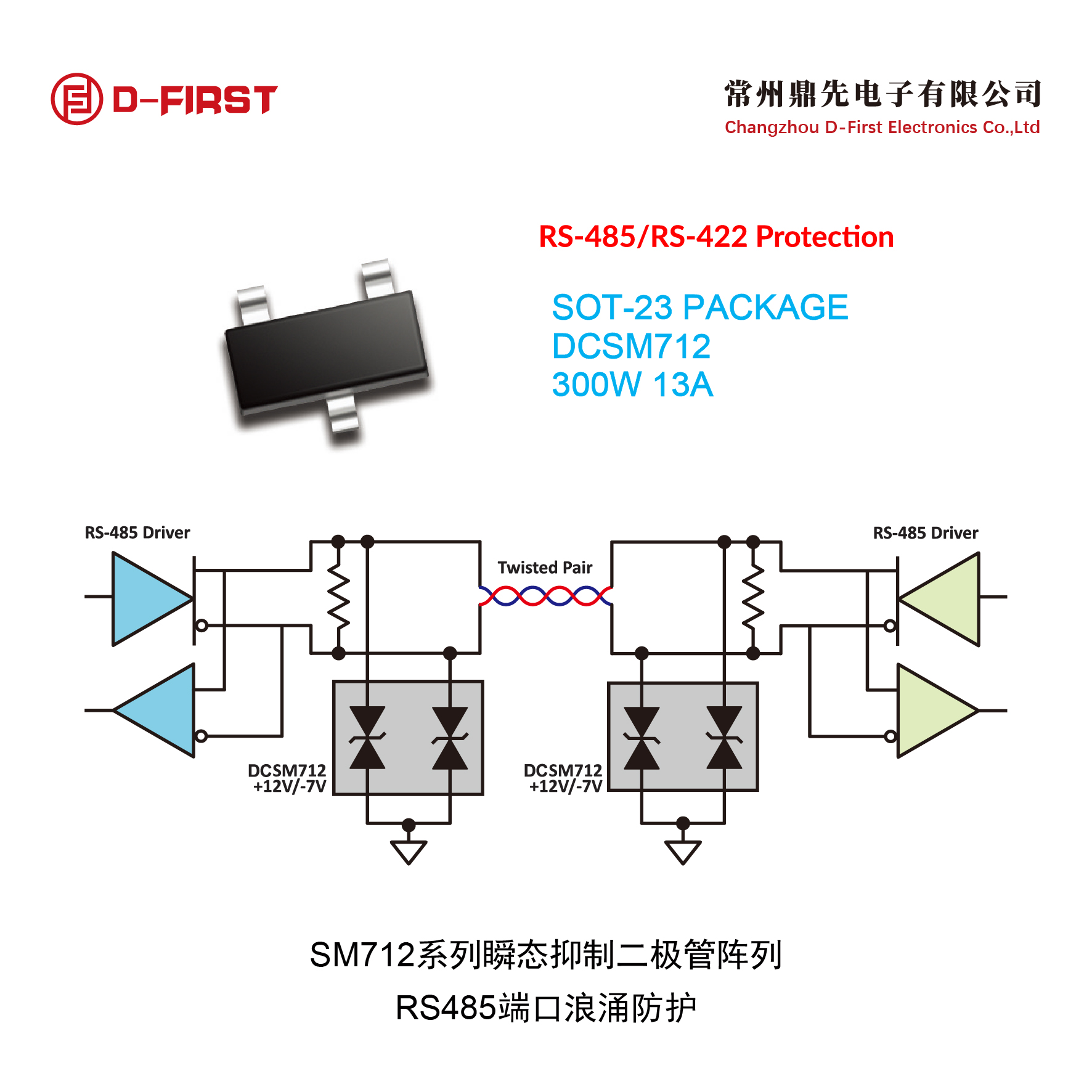

SM712:SM712系列瞬態抑制二極管陣列專為保護具有非對稱工作電壓(-7V至12V)的RS-485應用而設計,使其免受靜電放電(ESD)、電氣快速瞬變(EFT)和雷電引致的浪涌電流帶來的危害。 它能吸收高于IEC 61000-4-2國際標準規定之最高級別的反復性ESD放電,無需擔心其性能發生減退,并可在極低的箝位電壓下安全地耗散19A的8/20μs波形浪涌電流(IEC61000-4-5)。
鐵氧體磁珠不僅可用于電源電路中濾除高頻噪聲(可用于直流和交流輸出),還可廣泛應用于其它電路,其體積可以做得很小。特別是在數字電路中,由于脈沖信號含有頻率很高的高次諧波,也是電路高頻輻射的主要根源,所以可在這種場合發揮磁珠的作用,鐵氧體磁珠還廣泛應用于信號電纜的噪聲濾除。
磁珠由氧磁體組成,電感由磁芯和線圈組成,磁珠把交流信號轉化為熱能,電感把交流存儲起來,緩慢的釋放出去,因此說電感是儲能元件,而磁珠是能量轉換(消耗)器件。電感多用于電源濾波回路,磁珠多用于信號回路,磁珠主要用于抑制電磁輻射干擾,而電感用于這方面則側重于抑制傳導性干擾。兩者都可用于處理EMC、EMI問題。磁珠是用來吸收超高頻信號,例如一些RF電路、PLL、振蕩電路、含超高頻存儲器電路(DDR SDRAM,RAMBUS等)都需要在電源輸入部分加磁珠,而電感是一種蓄能元件,用在LC振蕩電路、中低頻的濾波電路等,其應用頻率范圍很少超過50MHZ.地的連接一般用電感,電源的連接也用電感,而對信號線則常采用磁珠。
RS485總線浪涌防護器件
貼片電感WCM-3216-222T 集成陣列瞬變二極管SM712 自恢復保險絲NANOSMDC012F-2 1206 0.12A
