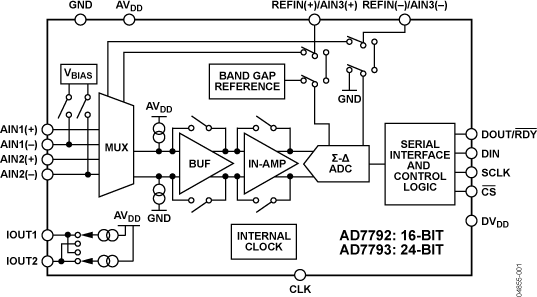

AD7792/AD7793是適合高精度測量應用的低功耗、低噪聲、完整模擬前端。AD7792/AD7793內置一個低噪聲16/24位σ-δ型ADC，提供三路差分模擬輸入。片內低噪聲儀表放大器意味著小幅度信號可以直接與ADC接口。增益設置為64時，當更新速率等于4.17 Hz時，均方根噪聲為40 nV。

這些器件內置一個精密低噪聲、低漂移內部帶隙基準電壓源，并且可以接受外部差分基準電壓源。其它片內特性包括可編程激勵電流源、熔斷電流和偏置電壓發生器。偏置電壓發生器將通道的共模電壓設置為AVDD/2。

這些器件可以采用內部時鐘或外部時鐘工作。這些器件的輸出數據速率可通過軟件編程實現，范圍為4.17 Hz至470 Hz。

這些器件采用2.7 V至5.25 V電源供電，典型功耗為400 μA，采用16引腳TSSOP封裝。

• 最高23位有效分辨率
• 均方根噪聲
• 4.17赫茲時為40 nV
• 16.7赫茲時為85 nV
• 電流:400 μA(典型值)
• 關斷:最大1 μA
• 低噪聲可編程增益儀表放大器
• 帶隙基準電壓源，典型漂移為4 ppm/°C
• 更新速率:4.17赫茲至470赫茲
• 3個差分輸入
• 內部時鐘振蕩器
• 50 Hz/60 Hz同時抑制

應用程序

• 熱電偶測量
• RTD測量
• 熱敏電阻測量
• 氣體分析
• 工業過程控制
• 使用儀器
• 便攜式儀器
• 血液分析
• 智能發射器
• 液體/氣體色譜
