結合開關變換器在同一個包中增加多LDO的設計方案

　　低壓差（LDO）穩壓器經常被用作紋波抑制后穩壓器對開關直流/直流轉換器的輸出。除了提高輸出調節和減少輸出紋波和噪聲，這樣LDOs也改善瞬態響應。然而，作為添加到主板的分立組件，它需要額外的板空間，并增加了解決方案的成本。另一個限制是，LDO的輸出電流是由設備的溫度上升，由于功耗的限制，這是隨著輸出功率的增加而增加。

　　為了解決這個問題，增加可用的輸出電流，供應商像線性技術結合高效開關DC/DC轉換器在一個包的多個LDO。LDO可以并行操作，給設計師一些容易實現對各種輸入輸出電壓組合的選擇。因此，設計者可以產生不同輸出電流的多個輸出電壓?；?a target='_blank' class='arckwlink_none'>工程師可以并行的LDO和傳熱產生一個輸出最大額定電流和功率。

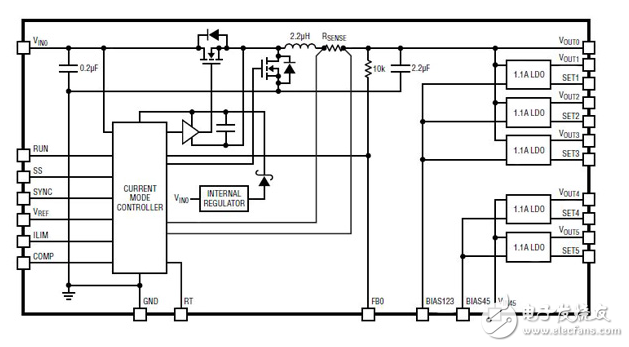

　　By combining a high-efficiency step-down switching converter with an array of five low-noise LDOs， with individually rated output currents of 1.1 A in a single ball-grid-array （BGA） package， Linear’s μModule regulator LTM8001 provides such a solution. In an application note entitled “μModule Regulator Combines a Switcher with Five 1.1 A LDOs： Use Them for Multiple Low Noise Rails， or Parallel Them to Spread Heat and Share Current to 5 A” Linear application engineer Andy Radosevich discusses schemes for operating the LDOs in parallel to spread the heat and increase the output current at a specific voltage or using them to generate multiple output voltages.1
