標簽 > RS232
個人計算機上的通訊接口之一，由電子工業協會（Electronic Industries Association，EIA） 所制定的異步傳輸標準接口。通常 RS-232 接口以9個引腳 （DB-9） 或是25個引腳 （DB-25） 的型態出現
個人計算機上的通訊接口之一，由電子工業協會（Electronic Industries Association，EIA） 所制定的異步傳輸標準接口。通常 RS-232 接口以9個引腳 （DB-9） 或是25個引腳 （DB-25） 的型態出現，一般個人計算機上會有兩組 RS-232 接口，分別稱為 COM1 和 COM2。
接口標準RS-232-C是美國電子工業協會EIA（Electronic Industry Association）制定的一種串行物理接口標準。RS是英文“推薦標準”的縮寫，232為標識號，C表示修改次數。RS-232-C總線標準設有25條信號線，包括一個主通道和一個輔助通道。
在多數情況下主要使用主通道，對于一般雙工通信，僅需幾條信號線就可實現，如一條發送線、一條接收線及一條地線。
RS-232-C標準規定的數據傳輸速率為50、75、100、150、300、600、1200、2400、4800、9600、19200、38400波特。
個人計算機上的通訊接口之一，由電子工業協會（Electronic Industries Association，EIA） 所制定的異步傳輸標準接口。通常 RS-232 接口以9個引腳 （DB-9） 或是25個引腳 （DB-25） 的型態出現，一般個人計算機上會有兩組 RS-232 接口，分別稱為 COM1 和 COM2。
接口標準RS-232-C是美國電子工業協會EIA（Electronic Industry Association）制定的一種串行物理接口標準。RS是英文“推薦標準”的縮寫，232為標識號，C表示修改次數。RS-232-C總線標準設有25條信號線，包括一個主通道和一個輔助通道。
在多數情況下主要使用主通道，對于一般雙工通信，僅需幾條信號線就可實現，如一條發送線、一條接收線及一條地線。
RS-232-C標準規定的數據傳輸速率為50、75、100、150、300、600、1200、2400、4800、9600、19200、38400波特。
RS-232-C標準規定，驅動器允許有2500pF的電容負載，通信距離將受此電容限制，例如，采用150pF/m的通信電纜時，最大通信距離為15m；若每米電纜的電容量減小，通信距離可以增加。傳輸距離短的另一原因是RS-232屬單端信號傳送，存在共地噪聲和不能抑制共模干擾等問題，因此一般用于20m以內的通信。具體通訊距離還與通信速率有關，例如，在9600pbs時，普通雙絞屏蔽線時，距離可達30-35米。
串行通信接口標準經過使用和發展，目前已經有幾種。但都是在RS-232標準的基礎上經過改進而形成的。所以，以RS-232C為主來討論。RS-232C標準是美國EIA（電子工業聯合會）與BELL等公司一起開發的1969年公布的通信協議。它適合于數據傳輸速率在0～20000b/s范圍內的通信。這個標準對串行通信接口的有關問題，如信號線功能、電氣特性都作了明確規定。由于通信設備廠商都生產與RS-232C制式兼容的通信設備，因此，它作為一種標準，目前已在微機通信接口中廣泛采用。首先，RS-232-C標準最初是遠程通信連接數據終端設備DTE（Data Terminal Equipment）與數據通信設備DCE（Data Communicate Equipment）而制定的。因此這個標準的制定，并未考慮計算機系統的應用要求。但目前它又廣泛地被借來用于計算機（更準確的說，是計算機接口與終端或外設之間的近端連接標準）。顯然，這個標準的有些規定和計算機系統是不一致的。有了對這種背景的了解，我們對RS-232C標準與計算機不兼容的地方就不難理解了。
其次，RS-232C標準中所提到的“發送”和“接收”，都是站在DTE立場上，而不是站在DCE的立場來定義的。由于在計算機系統中，往往是CPU和I/O設備之間傳送信息，兩者都是DTE，因此雙方都能發送和接收。
LTM2882雙通道、隔離型RS232 μModule收發器+電源技術手冊
LTM2882 是一款完整的電流隔離型雙通道 RS232 μModule^?^ 收發器。 它無需使用外部元件。 單個 3.3V 或 5V 電源通過一個集...
常用通信接口一（串口、RS232、RS485、USB、TYPE-C原理與區別）
一、什么是串口通信?常見的串口通信一般是指異步串行通信。與串行通信相對的是并行通信。數據傳輸一般都是以字節傳輸?shù)?，一個字節8個位。拿一個并行通信舉例來說...
PLC（可編程邏輯控制器）與PLC之間的無線通訊是指兩臺或多臺PLC設備通過無線通信技術進行數據交換和通信的過程。
LTC1334單5V RS232/RS485多協議收發器技術手冊
LTC1334 是一款低功率 CMOS 雙向收發器，具有兩個可再配置接口端口。該器件可配置為兩個 RS485 差分端口、兩個雙通道 RS232 單端端口...
LTC1344A軟件可選的電纜終端器技術手冊
LTC1344A 具有 6 個軟件可選的多協議電纜終端器。每個終端器可被配置為一個 RS422 (V.11) 100Ω 最小差分負載、V.35 T 形網...
LTC2870/LTC2871具集成型終端的RS232/RS485多協議收發器技術手冊
LTC2870 / LTC2871 是堅固的引腳可配置型多協議收發器，可支持 RS232、RS485 和 RS422 協議，采用單 3V 至 5.5V ...
LTC2872具集成型終端的RS232 / RS485雙通道多協議收發器技術手冊
LTC2872 是一款堅固的引腳可配置型收發器，可支持 RS232、RS485 和 RS422 標準，并采用單 3V 至 5.5V 工作電源。LTC28...
本期我們來聊聊RS232到底是什么，這是我們經在行內經常聽到的一個短語，尤其是在工控行業中聽的最多。
2025-05-15 標簽：plc計算機RS232 524 0
“信號魔方”大扭轉RS232?瞬變?PROFINET?激活交通脈絡
引言在智能交通系統不斷發展的今天，交通信號控制器作為核心設備，對于保障道路交通的安全與順暢起著至關重要的作用。然而，傳統交通信號控制器常配備RS232接...
RS232轉Profinet連接茵泰科稱重系統與PLC的高效通訊技巧
在工業自動化領域，設備間的通信是實現高效生產與管理的關鍵環節。其中，RS232作為一種經典的串行通訊接口，因其簡單可靠而被廣泛應用。隨著工業以太網技術的...
2025-03-29 標簽：通信協議接口網關 484 0
FT232芯片設計的USB轉RS232串口原理圖立即下載
類別：信號處理電路 2024-10-21 標簽：usbRS232FT232
基于ARM和WINCE的便攜式差分GPS導航定位系統設計及實現立即下載
類別：電子資料 2023-11-06 標簽：armgps定位系統

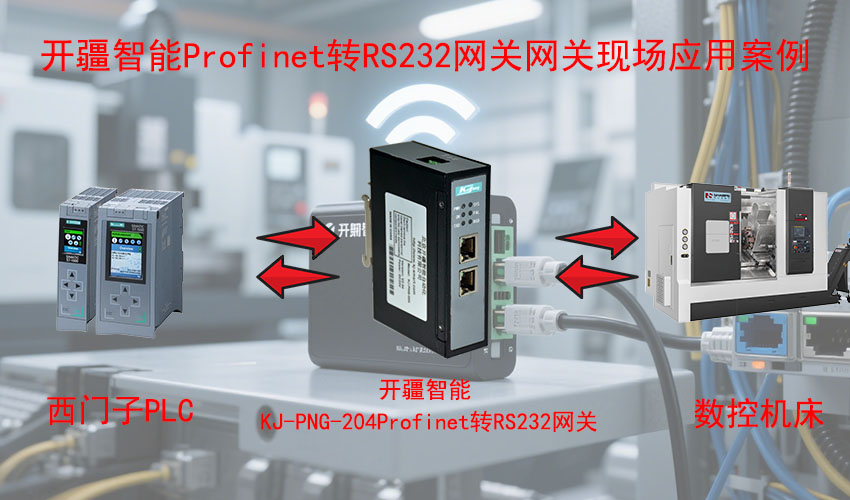

探索Profinet轉RS232網關在數控領域中的高效應用
