10K和10A型中頻變壓器及線圈的結構如圖6-12 所示。10K 型中頻變壓器是用調節螺桿磁心的方式來改變電感量的; lOA 型中頻變壓器是用調節磁帽的方式來改變電感量的。在10K 和10A 型中頻變壓器及線圈型號中， TV 表示電視機通道部分用中頻變壓器; TS 表示伴音部分的中頓變壓器; LV表示吸收線圈; TP 表示調頻收音機用中頻變壓器。
10K 和10A 型中頻變壓器及線圈適用于黑白電視機的中頻放大及鄰近頻道吸收電路，也適用于彩色電視機的帶通、鑒頻、副載波放大器及晶振等電路，以及調頻收音機的中頗放大電路

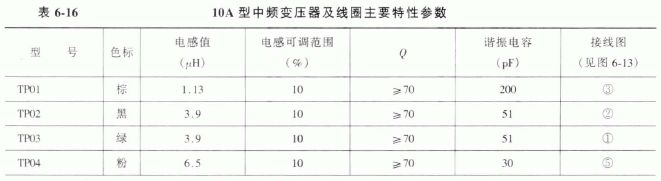

10K 和10A 型中頻變壓器及線圈往往配套使用.因此在表6-15 和表6-16 中，在介紹中頻變壓器主要特性參數的同時，也將一些線圍的主要特性參數列入其中，供選用時參考。它們的接線圖如圖6-13所示。
