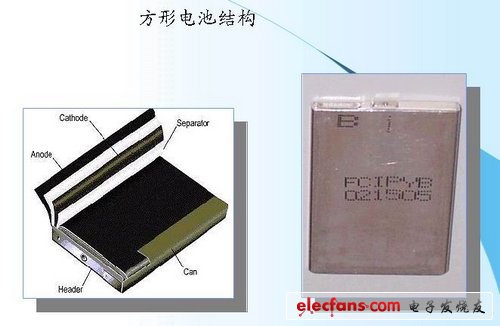

七、方形鋰離子電池的結構

　　應用較普遍的液態鋰離子電池形態，廣泛的應用在各個移動電子設備的電池組里面，特別是手機電池。圖右面的是sanyo生產的UP383450，即3.8mm*34mm*50mm，標稱容量已經達到650mAh。

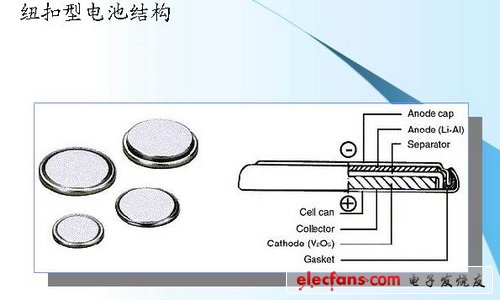

　　八、紐扣型鋰離子電池的結構

　　此種可充電的鋰離子電池不常見，容量不大，在幾個到幾十mAh之間，應用領域也不廣泛。類似的產品都是采用一次性的鋰電池或黃金電容。國內武漢力興曾有類似產品，只見其介紹，本人未測試過，不知性能如何？

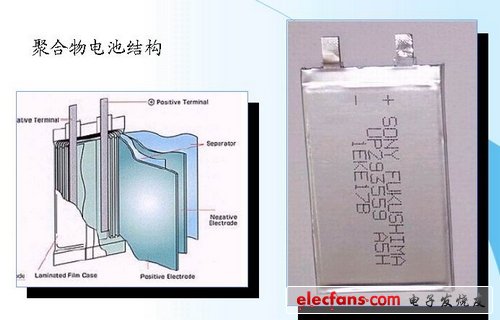

　　九、聚合物鋰離子電池的結構

　　這就是聚合物鋰離子電池的典型結構，圖中的結構稱為卷繞式，也有層疊式的，其外面包裹上一層復合鋁箔后基本形狀就象右面的圖片。（注右面的聚合物鋰離子典型為sony生產的UP293559，即厚度為2.9mm，長寬為35mm*59mm，不算兩個極耳的尺寸）
